2.3.2
Автогрейдеры ГС-250 (ДЗ-98). Передний мост
Передний мост (рис.2.28) является ведущим и управляемым. Все основные
его детали аналогичны деталям заднего и среднего мостов, за исключением
элементов, обеспечивающих поворот колес и крепление к основной раме.
Литая балка переднего моста имеет на концах приваренные литые головки.
В середине балки вдоль продольной оси автогрейдера закреплены два
пальца, расположенные на одной оси. На этих пальцах передний мост может
поворачиваться относительно основной рамы в поперечной плоскости.
Полуоси полностью разгруженного типа. На концах полуосей крепятся вилки
двойного карданного шарнира, благодаря которому осуществляется передача
крутящего момента к бортовому редуктору, имеющему поворот в
горизонтальной плоскости. Бортовые редукторы аналогичны устанавливаемым
на задних мостах и отличаются только отсутствием колесных тормозов и
возможностью поворота относительно балки моста в горизонтальной
плоскости. Они соединены между собой поперечной тягой рулевого
управления, с помощью которой регулируется схождение передних колес.
Смазку пальцев и карданного сочленения проводить через пресс-масленки
согласно подразделу 8.4 "Таблица смазки".

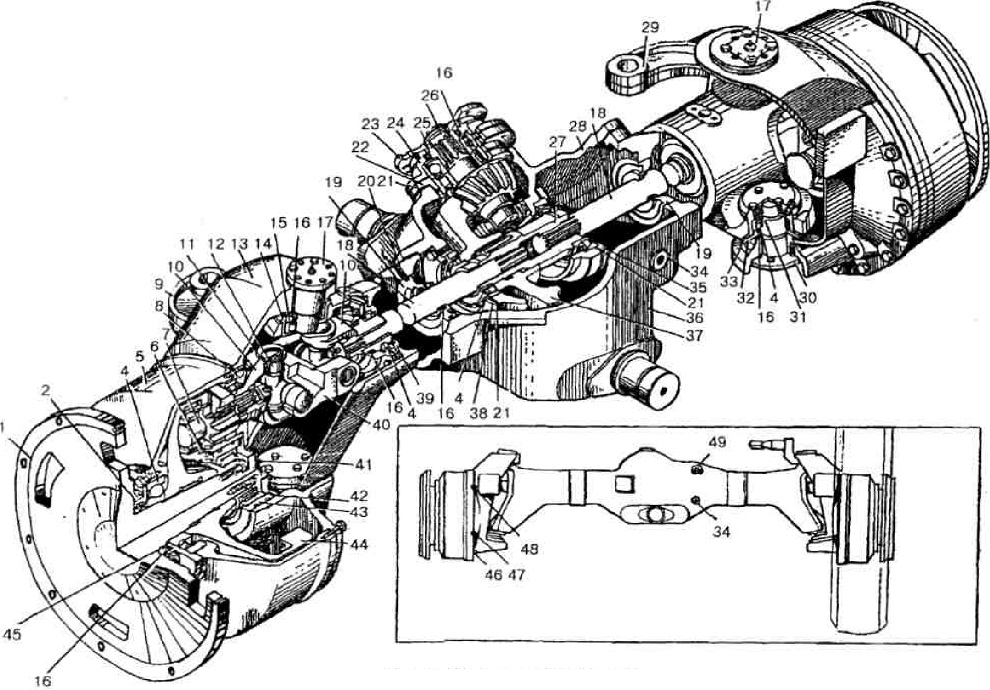

Рис.2.28 Передний мост
1- ступица; 2- уплотнительное кольцо; 4- подшипник; 5- корпус бортового
редуктора; 6- вкладыш; 7- вал-шестерня; 8,24,38,41- крышки подшипников;
9,29- кронштейны крепления поперечной тяги; 10- вилка кардана; 11-
игольчатый подшипник; 12- крестовина кардана; 13- поворотный кронштейн;
14,39,43- корпуса подшипников; 15,32- корпуса сальников; 16-манжета;
17,30-пальцы; 18-полуось; 19- корпус манжеты; 20- стопорный винт; 21-
регулировочные прокладки; 22,33- стаканы; 23-фланец; 25-
маслоотражательная шайба; 26- вал-шестерня; 27- втулка; 28- кронштейн
главной передачи; 31- упорный подшипник; 34- контрольная пробка; 35-
крышка; 36- балка; 37- коническая шестерня; 40- промежуточное звено
кардана; 42- прокладка; 44- сливная пробка; 45- втулка; 46-сливная
пробка; 47,49- пробки заправочных отверстий; 48- сапун
