Автогрейдеры ГС-250 (ДЗ-98). Символические изображения в кабине

Символические изображения. В кабине автогрейдера на сигнальном табло, на табличках и рычагах нанесены различные знаки в виде символов, помогающие машинисту быстро разобраться в назначении приборов, рычагов и ламп сигнализации.

Номера символов на рис. 1.8 соответствуют номерам значений символов, приведенным ниже.

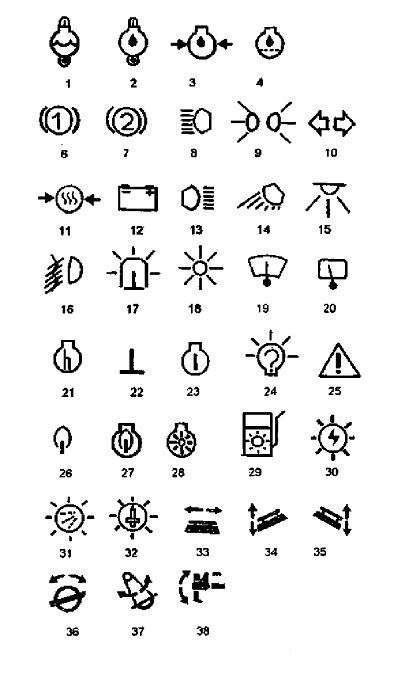

Рис. 1.8 Символические изображения

Лампы сигнального табло:

1 - максимальная температура охлаждающей жидкости; 2 - максимальная температура масла в системе смазки двигателя; 3 - минимальное давление масла в системе смазки двигателя; 4 -засоренность масляного фильтра двигателя; 6,7 - минимальное давление воздуха в ресиверах; 8- дальний свет фар; 9 - габаритные фонари; 10 - сигнализация поворотов;

Приборы и выключатели: 1 - указатель температуры охлаждающей жидкости;

2- указатель температуры масла в системе смазки двигателя; 3 - указатель давления масла в системе смазки двигателя; 11 - указатель давления воздуха; 12 - лампа контроля разряда батарей; 13 - задние фары; 14- фары рабочего освещения; 15 - плафон кабины; 16 - противотуманные фары; 17 - проблесковый маяк; 18 - вентилятор отопителя; 19,20 - передний, задний стеклоочиститель; 21 - счетчик наработки времени; 22 - выключатель "массы"; 23 -выключатель стартера (замок); 24 - кнопка проверки ламп; 25 - аварийная сигнализация; 26 - включение свечей ЭФУ; 27 - готовность ЭФУ к работе; 28 - включение электрооборудования предпускового подогревателя двигателя; 29 - нагреватель топлива подогревателя; 30 - насосный агрегат подогревателя; 31 - электромагнитный клапан подогревателя; 32 - свеча зажигания подогревателя.

Рычаги гидросистемы:

33 - выдвижение отвала; 34,35 - левый, правый гидроцилиндры подъема и опускания отвала; 36 -поворот отвала; 37 - вынос тяговой рамы; 38 -подъем, опускание кирков-щика.
