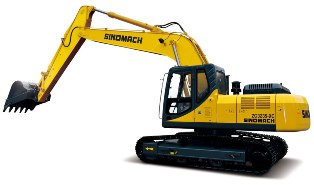

ГУСЕНИЧНЫЙ ЭКСКАВАТОР SINOMACH ZG3235-9 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Гусеничный экскаватор SINOMACH ZG3235-9 вес 23.0 т., объем ковша 1.1
м3
Гусеничный
экскаватор SINOMACH ZG3235-9-
- Характеристики
Характеристики |
Гусеничный экскаватор SINOMACH ZG3235-9 |
|
| Производитель: | SINOMACH | |
| Модель: | ZZG3235-9 | |
| Рабочие характеристики | ||
| Объем ковша (м3): | 1.1 | |
| Снаряженная масса, (кг): | 23000 | |
| Габаритные характеристики | ||
| Габаритные размеры (ДхШхВ) (транспортном виде), (мм): | 9840x2980x2993 | |
| Общая высота по стреле (мм): | 3160 | |
| Ширина платформы (мм): | 4250 | |
| Дорожный просвет под противовесом (мм): | 945 | |
| Минимальный дорожный просвет, (мм): | 480 | |
| Радиус поворота задней платформы (мм): | 2940 | |
| Расстояние базы опорного катка (мм): | 3460 | |
| Габаритные размеры шасси (ДхШ) (мм): | 4250х2600 | |
| Ширина колеи (мм): | 2380 | |
| Стандартная ширина башмака гусеничной цепи (мм): | 600 | |
| Длина стрелы (мм): | 8900 | |
| Двигатель | ||
| Производитель: | Cummins | |
| Модель двигателя: | 6BTAA5.9-C150 | |
| Тип двигателя: | 6 цилиндровый - вертикальный тип - водяное охлаждение - 4 тактный | |
| Тип топлива: | Дизель | |
| Объем двигателя (мл): | 5883 | |
| Количество цилиндров: | 6 | |
| Диаметр цилиндра х Ход поршня (мм): | 102х120 | |
| Мощность двигателя (кВт/л.с.): | 133/180,83 | |
| Номинальное число оборотов (об/мин): | 2000 | |
| Максимальный вращательный момент: | 708(N.M)@1500 об/мин | |
| Напряжение запуска мотора (В): | 24 В, 70A | |
| Мощность генератора (В): | 24 В, 4.5 кВт | |
| Способ охлаждения: | Водяное охлаждение | |
| Система смазки: | Давление движения | |
| Система запуска: | Электрический стартер | |
| Габаритный размер двигателя (ДхШхВ) (мм): | 1862x1162x1551 | |
| Вес двигателя (кг): | 432 | |
| Минимальный удельный расход топлива (г/кВт.ч): | 208 | |
| Рабочие характеристики | ||
| Максимальная высота копания (мм): | 9562 | |
| Максимальная высота разгрузки (мм): | 6746 | |
| Максимальная глубина копания (мм): | 6920 | |
| Максимальная глубина продольного копания (мм): | 6010 | |
| Максимальный радиус копания (мм): | 10180 | |
| Минимальный радиус поворота (мм): | 2940 | |
| Максимальная сила копания ковша (кН): | 162 | |
| Максимальная сила копания стрелы (кН): | 123 | |
| Удельное давление на грунт (кПа): | 45 | |
| Ходовая часть | ||
| Тип гусеницы: | Стальной | |
| Ширина гусеницы (мм): | 600 | |
| Полняя длина гусеницы (мм): | 4250 | |
| Расстояние между гусеницами (мм): | 3460 | |
| Колея между гусеницами (мм): | 2380 | |
| Скорость 1 передача (км/ч): | 3.5 | |
| Скорость 2 передача (км/ч): | 5.3 | |
| Максимальный преодолеваемый уклон (%): | 35 | |
| Скорость поворота (об/мин): | 11.3 | |
| Гидравлическая система | ||
| Производитель гидравлического насоса: | Tongmyung | |
| Модель главного насоса: | K3V112DT | |
| Объем главного насоса (см3/об.): | 2х112 | |
| Тип: | Осевой поршневой насос с переменным рабочим обьемом | |
| Максимальный поток (л/мин): | 2х228 | |
| Рабочее давление (МПа): | 31.4 | |
| Рабочее давление (усиленный) (МПа): | 34.3 | |
| Тип управляющего контура: | Одноступенчатый, насос постоянного рабочего объема | |
| Рабочее давление управляющего контура(МПа): | 3.92 | |
| Производитель главного управляющего клапана: | Parker | |
| Другие параметры | ||
| Тип мотора поворотной платформы: | Осевой поршневой насос с определенным рабочим обьемом | |
| Тип мотора движения: | Осевой поршневой насос с переменным рабочим обьемом | |
| Параметры объемы | ||
| Объем топливного бака (л): | 400 | |
| Объем гидробака (л): | 270 | |
| Объем моторного масла (л): | 24 | |
| Объем охлаждающая жидкость (л): | 35 | |
| Объем для поворотного устройства (л): | 4.2 | |
| Объем масла редуктора (л): | 2х5.5 | |
