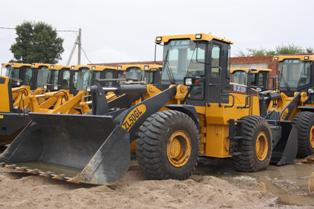

ФРОНТАЛЬНЫЙ ПОГРУЗЧИК XCMG ZL50GL (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Фронтальный погрузчик XCMG ZL50GL, грузоподъемность 5 т., объем
ковша 3.0 м3.
-
- Характеристики
Характеристики |
Фронтальный погрузчик XCMG ZL50GL |
|
| Производитель: | XCMG | |
| Модель: | ZL50GL | |
| Рабочие характеристики | ||
| Грузоподъемность, (кг): | 5000 | |
| Макс. тяговое усилие, (кН): | ≥160±5 | |
| Макс. усилие отрыва, (кН): | ≥170 | |
| Опрокидывающая нагрузка (кН): | 123 | |
| Управление: | Джойстиковая | |
| Суммарное время рабочего цикла, (с): | 11 | |
| Время подъема стрелы, (с): | 6.0 | |
| Вылет ковша, (мм): | 1130 | |
| Угол складывания секций (°): | ±35 | |
| Максимальный преодолеваемый уклон (°): | 30 | |
| Характеристики движения | ||
| Габаритные размеры (ДхШхВ), (мм): | 8165x3016x3485 | |
| Вес, (кг): | 17500 | |
| Мин. радиус разворота, (мм) (от шины): | 6400 | |
| Мин. радиус разворота, (мм) (от ковша): | 7320 | |
| Шины: | 23.5-25-16PR | |
| Колесная база, (мм): | 3300 | |
| Коробка передачи | ||
| Тип коробки передачи: | Одноступенчатый двухфазной четырех компонентный | |
| Вид коробки передачи: | Планетарные скорость, многодисковая муфта, смена мощности, принудительной смазки. | |
| Скорость движения вперед, (км/ч): |
1 передача - 11.5 2 передача - 37 |
|
| Скорость движения назад, (км/ч): | 1 передача - 16.5 | |
| Ведущий мост: | Полный привод, передняя ось фиксированный, задний мост с разводной мост ± 12 ° | |
| Давление передние колеса(МПа): | 0.30-0.32 | |
| Давление задних колес(МПа): | 0.27-0.29 | |
| Основные параметры устройства ковша | ||
| Тип ковша: | Стандартный ковш | |
| Объем ковша, (м³): | 3.0 | |
| Номинальная нагрузка (т): | 5.0 | |
| Размеры (ДхШхВ) (мм): | 8165×3016×3485 | |
| Высота разгрузки, (мм): | 3090 | |
| Расстояния сброса (мм): | 1130 | |
| Высота подъема (мм): | 5262 | |
| Ширина ковша (мм): | 3000 | |
| Макс. усилие отрыва, (кН): | ≥170 | |
| Двигатель | ||
| Производитель: | Weichai Power | |
| Модель двигателя: | WD10G220E23 | |
| Тип: | Рядный шестицилиндровый, с водяным охлаждением, 4-тактный, с непосредственным впрыском | |
| ЦилиндрхХод: | 6х130 | |
| Объем двигателя (мл): | 9700 | |
| Максимальный крутящий момент (N. m.): | 843 | |
| Мощность двигателя (кВт/л.с.): | 162/220,26 | |
| Номинальная Скорость (об/мин): | 2200 | |
| Расход Топлива/Номинальное Условие (г/кВт.ч): | ≤205 | |
| Тормозная система | ||
| Тормоз: | Дисковый тормоз с суппортом | |
| Стояночный тормоз и аварийный тормоз: | Гибкий вал манипуляций, ручной тормоз | |
| Гидравлическая система | ||
| Рабочее давление системы(МПа): | 17.5 | |
| Цилиндр стрелы - диаметр х ход: | Ø160X840 | |
| Цилиндр ковша - диаметр х ход: | Ø180X585 | |
| Система рулевого управления | ||
| Предохранительного клапан регулировки давление сброса(МПа): | 15 | |
| Рулевой цилиндр - диаметр х ход | Ø90X375 | |
| Емкостные параметры | ||
| Топливный бак (л): | 295 | |
| Система охлаждения(л): | 45 | |
| Моторное масло (л): | 19 | |
| Трансмиссионное масло (л): | 45 | |
| Ведущий мост (л): | 27 | |
| Гидравлическая система (л): | 200 | |
