РИЧСТАКЕР ZOOMLION ZLJCRS45-5 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

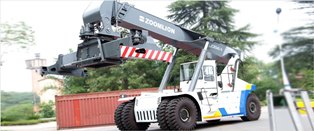

Ричстакер ZOOMLION ZLJCRS45-5, под контейнеры 20 или 40 футовый, грузоподъемность 45 т., вес 71.0 т.

  • Характеристики






Характеристики

Ричстакер ZOOMLION ZLJCRS45-5

Производитель: ZOOMLION
Модель: ZLJCRS45-5
Габаритные размеры
Габаритные размеры (ДхШхВ) (мм): 11200х4200х4850
Колесная база (мм): 6000
Расстояние между передними колесами (мм): 3033
Расстояние между задними колесами (мм): 2600
Дорожный просвет (мм): 250
Минимальный радиус поворота (контейнер 20 футов) (мм): 8000
Размер захвата
Вид контейнеров: Международный стандартные контейнеры 20 футов - 40 футов
Грузоподъемная сила
1-й ряд: Центра тяжести груза 1970 мм Уровень 1-4: 45000 кг Уровень 5: 43000 кг
2-й ряд: Центра тяжести груза 3820 мм Уровень 1-4: 31000 кг Уровень 5: 30000 кг
3-й ряд: Центра тяжести груза 6320 мм Уровень 1-4: 15000 кг Уровень 5: 14500 кг
Максимальная высота подъема
Максимальная высота подъема (мм): Поворотные замки 15100
Спредер для ричстакера
Производитель: Bromma (импортная Швеция)
Модель: RSX40
Грузоподъемность (кг): 45 т до ± 10% эксцентричной нагрузки
4х10 т с подъемными скобами с поворотными замками
Вес конструкции (кг): 7600 (без дополнительного оборудования)
Стандарт ISO плавающие поворотные замки: 90° менее чем за 1,5 сек, механическая и электрическая защитная блокировачная система
Телескопирование: от 20 до 40 менее чем за 15 секунд зондирования аналог телескопическая позиций и гашения с максимальной скоростью
Угол поворота: левая -195°/правая +105° менее чем за 50 секунд с плавной технологии управления
Боковое смещение: ± 800 мм в 15 секунд с плавной технологии управления
Механические наклон штабеля: ±5°
Электрооборудование: 24В постоянного тока напряжения управления
Электронный блок управления с диагностической технологии Последовательный интерфейс открытой CAN соответствии с профилей CiA DS 444
2 рабочие фары 70В каждая
Гидравлическая система: 70-90 л/мин при 160 бар  (ISO 4406)
Обработка поверхностей: PUR RAL 7021 (темно-серый), 120/2 FeSA2
5 с блеском классе 30±5 для коррозии
C3L/C2M классификации защиты в соответствии с EN - ISO 12944
Скорость подъема
Без нагрузки (м/с): 0.42
Нагрузка (70% от номинальной нагрузки) (м/с): 0.25
Общая масса
Снаряженная масса (кг): 71000
Двигатель
Производитель: Volvo
Модель: TWD1240VE
Тип: шестицилиндровый рядный дизельный двигатель с прямым впрыском топлива. Двигатель имеет электронную систему управления впрыском топливом EDC III, турбокомпрессор, промежуточный охладитель, систему охлаждения с термостатическим управлением, а также характеризуется низким уровнем шумности.
Режима управления: Электронное управление
Мощность, (кВт/л.с.): 256/348
Номинальная частота вращения, (об/мин): 2200
Диаметр цилиндра х ход поршня (мм): 131х150
Объем двигателя(л): 12130
Коэффициент сжатия: 18.5
Вес двигателя (кг): 1270
Габариты двигателя (ДхВхШ) (мм): 1476х887х1238
Порядок работы цилиндров: 1-5-3-6-2-4
Передача (КПП)
Производитель: DANA Clark
Режим управления: ручной / автоматический
Ведущий мост
Производитель: KESSLER
Максимальная статическая нагрузка (кН):  1500
Максимальная динамическая нагрузка (кН):  1070 (V = 25 км/ч)
Гидравлическая система
Производитель: PARKER
Тип: Переменный поршневой насос и электронная пропорциональный клапан
Электрическая система
Тип: Шин CAN
Рулевое управление и тормозная система
Тип: Гидравлический усилитель руля, двойного действия цилиндра
Тормоза: передние колеса дисковыми тормозами
Стояночный тормоз: ручной с кнопки, сухие дисковые тормоза, гидравлические действием механического сброса
Шина и диски
Тип шины: 18.00-25  пневматических шин (давлении 1Mpa)
Количество шин: переднии 4 заднии 2
Технические характеристики в рабочем состоянии
Скорость движения вперед (км/ч): Без нагрузки - 25 км/ч
Номинальная нагрузка - 21 км/ч
Скорость движения назад (км/ч): Без нагрузки - 25 км/ч
Номинальная нагрузка - 21 км/ч
