ВНЕДОРОЖНЫЙ АВТОКРАН XJCM QRY30A (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Внедорожный кран XJCM QRY30A, грузоподъемность 30 т., длина стрелы 31.0 м., длина гуська 7.2 м.

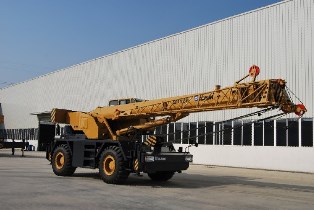

Внедорожный автокран XJCM QRY30A


Характеристики

Внедорожный (Самоходный) кран XJCM QYR30A

Производитель: XJCM
Модель: QRY30A
Подъемные параметры
Максимальная номинальная грузоподъемность (кг): 30000
Минимальный рабочий радиус (мм): 3000
Минимальный рабочий радиус по задней части (мм):  3525
Максимальный грузовой момент основной стрелы (кН.м): 920
Максимальный грузовой момент полностью выдвинутой стрелы (кН.м): 560
Максимальный грузовой момент полностью выдвинутой стрелы + гусек (кН.м):  380
Раздвижения продольно аутригеры (м):  6.08
Раздвижения боковые аутригеры (м):   6.5
Высота подъема основной стрелы (м): 10
Высота подъема полностью выдвинутой стрелы (м): 27.5
Высота подъема полностью выдвинутой стрелы + гусек (м): 34
Длина основной стрелы (м): 10.0
Длина полностью выдвинутой стрелы (м): 31.0
Длина полностью выдвинутой стрелы + гусек (м): 38.2
Угол смещения гуська (°): 0-30
Время подъема стрелы (с): 75
Время складывание стрелы (с):  75
Полное время раздвигание стрелы (с): 80
Полное время складывание стрелы (с): 50
Максимальная частота вращения платформы (об/мин): 2
Рабочая скорость
Время телескопирование раздвижения аутригера синхронно расширения (с): 25
Время телескопирование раздвижения аутригера синхронно втягивания (с): 15
Время телескопирование стойки аутригера синхронно расширения (с):  25
Время телескопирование стойки аутригера синхронно втягивания (с): 15
Скорость подъема одной веревки основной лебедки (полная нагрузка) (м/мин): 80
Скорость подъема одной веревки  основной лебедки (без нагрузки) (м/мин):  85
Скорость подъема одной веревки дополнительной лебедки (полная нагрузка) (м/мин):  85
Скорость подъема одной веревки дополнительной лебедки (без нагрузка) (м/мин):   90
Габаритные размеры
Габаритные размеры (ДхШхВ) (мм): 11750х2980х3630
Колесная база (мм): 3600
Колея (мм): 2500
Весовые характеристики
Полная масса в транспортном положении (кг): 28400
Передняя нагрузка на ось (кг): 15900
Задняя нагрузка на ось (кг):  12500
Гидравлическая система
Насос: Двойной 63/50, 32/08 двойного шестеренчатого насоса при последовательном соединении
Контрольный клапан: Клапан Multitandem, управляющее давление
Объем гидравлического бака (л): 400
Прочие параметры
Максимальная скорость движения (км/ч): 48.1
Минимальная скорость движения (км/ч): 1
Минимальный радиус разворота (м): 5.1
Минимальный радиус разворота по оголовке стрелы (м):  9.25
Минимальный дорожный просвет (мм): 400
Угол подхода (°):  21
Угол съезда (°): 21
Тормозной путь (скорость 30 км/ч) (м): ≤9
Максимальный преодолеваемый подъем (%): 55
Максимальный внешний шум во время ускорения (Дб): 86
Топливный бак (л): 310
Шина: 20.50-25 (28RP)
Двигатель
Производитель: Cummins
Модель двигателя: ISDE230-40
Тип двигателя: С турбонаддувом, 4–тактный двигатель с водяным охлаждением и линейным расположением цилиндров.
Мощность двигателя (кВт/л.с.): 169/229
Объем двигателя (л): 6.700
Количество цилиндров: 6
Номинальный крутящий момент двигателя(обр/м): 2500
Номинальный крутящий момент (N.m): 900
Диаметр цилиндра*ход цилиндра (мм): 124x107
Удельный расход топлива (г/кВт.ч): ≤195
Снаряженная масса двигателя (кг): 460
Габаритные размеры двигателя (ДхШхВ) (мм): 1072х735х842
