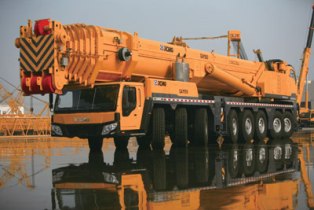

АВТОКРАН XCMG QAY500 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)
Автокран XCMG QAY500 (полноприводный), грузоподъемность 500 тон, длина
стрелы 84 м., длина гуська 11 м.
-
- Характеристики
Характеристики |
Автокран XCMG QAY500 |
|
| Производитель: | XCMG | |
| Модель: | QAY500 | |
| Габариты | ||
| Общая ДхШхВ (мм): | 22140х3000х4000 | |
| Колесная база между 1 и 2 осью (мм): | 1650 | |
| Колесная база между 2 и 3 осью (мм): | 2900 | |
| Колесная база между 3 и 4 осью (мм): | 1650 | |
| Колесная база между 4 и 5 осью (мм): | 2350 | |
| Колесная база между 5 и 6 осью (мм): | 1650 | |
| Колесная база между 6 и 7 осью (мм): | 1650 | |
| Колесная база между 7 и 8 осью (мм): | 1650 | |
| Весовые характеристики | ||
| Снаряженная масса (кг): | 96000 | |
| Нагрузка на ось 1и 2 мост (кг): | 12000 | |
| Нагрузка на ось 3 и 4 мост (кг): | 12000 | |
| Нагрузка на ось 5 и 6 мост (кг): | 12000 | |
| Нагрузка на ось 7 и 8 мост (кг): | 12000 | |
| Производительность | ||
| Макс. Скорость (км/ч): | 80 | |
| Мин. диаметр поворота (м): | 30 | |
| Мин. дорожный просвет (мм): | 330 | |
| Угол подъема(°): | 13.3 | |
| Угол отклонения(°): | 19.2 | |
| Тормозной путь (при скорости 30 км/ч) (м): | 10 | |
| Макс. преодолеваемость(%): | 35 | |
| Расход топлива на 100 км (л): | ~105 | |
| Двигатель | ||
| Производитель: | Volvo Penta | Mercedes |
| Модель двигателя: | TAD750VE | OM502LA.E3A/1 |
| Применение двигателя: | Шасси | Крановой установки |
| Номинальная мощность(кВт/(обр/мин)): | 200/2300 | 480/1800 |
| Номинальный крутящий момент двигателя(N.m/(обр/мин)): | 1050/1400 | 2700/1080 |
| Объем двигателя (мл): | 7150 | 11967 |
| Количество цилиндров: | 6 | 8 |
| Скорость вращение двигателя (rpm.): | 2100 | 1800 |
| Вес двигателя(кг): | 680 | |
| Экологический класс: | Евро-3 | |
| Рабочих характеристики подъема | ||
| Макс. Общая номинальная грузоподъемность (кг): | 500000 | |
| Мин. рабочий радиус (м): | 3 | |
| Радиус поворота (мм): | 6760 | |
| Макс. грузовой момент основной стрелы (kN.m): | 15190 | |
| Макс. грузовой момент выдвинутой основной стрелы (kN.m): | 3677 | |
| Промежуток аутригера продольные (м): | 10.1 | |
| Промежуток аутригера боковые (м): | 9.6 | |
| Длина основной стрелы (м): | 16.1 | |
| Длина полностью выдвинутой основной стрелы (м): | 84 | |
| Длина гуська, (м): | 11 | |
| Длина полностью выдвинутой стрелы + гусек (м): | 95 | |
| Высота основной стрелы (м): | 17.5 | |
| Высота полностью выдвинутой основной стрелы (м): | 84.2 | |
| Высота гуська, (м): | 60.8 | |
| Высота полностью выдвинутой стрелы + гусек (м): | 145 | |
| Угол смешение дополнительной стрелы (гусек)(°): | 0°, 15°, 30° | |
| Рабочая скорость | ||
| Время подъема стрелы (с): | 125 | |
| Полное время раздвигание/складывание стрелы (с): | 960/900 | |
| Макс. Скорость поворота (обр./м): | 0.8 | |
| Скорость подъема (одной строкой) главная лебедка полная нагрузка (м/мин): | 170 | |
| Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (м/мин): | 170 | |
