АВТОКРАН XCMG QY100K-I (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)

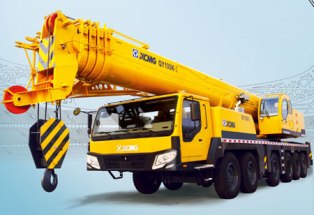

Автокран XCMG QY100K-I, грузоподъемность 100 тон, длина стрелы 50.9 м., длина гуська 19.5 м.

  • Характеристики



Характеристики

Автокран XCMG QY100K-I

Производитель: XCMG
Модель: QY100K-I
Габариты
Общая ДхШхВ (мм): 15600х3000х3850
Колесная база между 1 и 2 осью (мм): 1420
Колесная база между 2 и 3 осью (мм): 2420
Колесная база между 3 и 4 осью (мм): 1800
Колесная база между 4 и 5 осью (мм): 1420
Колесная база между 5 и 6 осью (мм): 1505
Противовес (мм): 4200
Весовые характеристики
Снаряженная масса (кг): 58000
Нагрузка на ось 1 мост (кг): 7500
Нагрузка на ось 2 мост (кг): 7500
Нагрузка на ось 3 мост (кг): 10000
Нагрузка на ось 4 мост (кг): 12500
Нагрузка на ось 5 мост (кг): 12500
Нагрузка на ось 6 мост (кг): 8000
Производительность
Макс. Скорость (км/ч): 75
Мин. диаметр поворота (м): 24
Мин. диаметр поворота стрелы крана (м): 26.6
Мин. дорожный просвет (мм): 310
Угол подъема(°): 20
Угол отклонения(°): 14
Тормозной путь (при скорости 30 км/ч) (м): 10
Макс. преодолеваемость(%): 40
Расход топлива на 100 км (л): ~70
Двигатель
Производитель: CUMMINS
Модель двигателя: ISME420 30
Номинальная мощность(кВт/(обр/мин)): 360/1800
Номинальный крутящий момент двигателя(N.m/(обр/мин)): 2200/1300
Объем двигателя (мл): 10800
Количество цилиндров: 6
Скорость вращение двигателя (rpm.): 1800 (1900)
Вес двигателя(кг): 940
Экологический класс: Евро-3
Рабочих характеристики подъема
Макс. Общая номинальная грузоподъемность (кг): 100000
Мин. рабочий радиус (м): 3
Радиус поворота (м): 4.20
Макс. грузовой момент основной стрелы (kN.m): 3450 (4м х 88т)
Макс. полностью выдвинутой основной стрелы (kN.m): 1950 (24м х 7.1т)
Макс. полностью выдвинутой стрелы + гусек (kN.m): 1213 (19.2 м х 6т)
Промежуток аутригера продольные (м): 7.56
Промежуток аутригера боковые (м): 7.6
Длина основной стрелы (м): 13.5
Длина полностью выдвинутой основной стрелы (м): 50.9
Длина гуська, (м): 19.5
Длина полностью выдвинутой стрелы + гусек (м): 70.4
Высота подъема основной стрелы (м): 13.5
Высота подъема выдвинутой основной стрелы (м): 51
Высота подъема выдвинутой стрелы + гусек (м): 51+18.1+4
Рабочая скорость
Время подъема стрелы (с): 75
Полное время раздвигание стрелы (с): 160
Горизонатальное раздвижение/складывания опоры (с): 25/15
Вертикальное раздвижение/складывания опоры (с): 45/25
Макс. Скорость поворота (обр./м): 2.0
Скорость подъема (одной строкой) главная лебедка полная нагрузка (м/мин): 105
Скорость подъема (одной строкой) вспомогательная лебедка полная нагрузка (м/мин): 104
