АВТОКРАН ZOOMLION QY20VF531 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Автокран ZOOMLION QY20VF531, грузоподъемность 20 тон, длина стрелы 33.0 м., длина гуська 8.0 м.

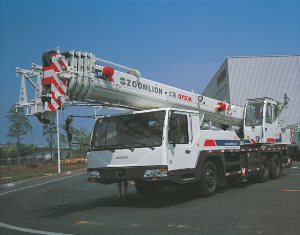

Автокран ZOOMLION QY20VF531

  • Характеристики






Характеристики

Автокран ZOOMLION QY20VF531

Производитель: ZOOMLION
Модель: QY20VF531
Эксплуатационные характеристики
Максимальная грузоподъемность (кг): 20000
Максимальный грузовой момент основной стрелы (кН·м): 850
Максимальный грузовой момент полностью выдвинутой основной стрелы (кН·м): 465
Максимальная высота подъема основной стрелы (м): 33.5 (не учитывая деформации стрелы)
Максимальная высота подъема гуська (м): 8.0
Максимальная высота подъема основной стрелы + гусек (м): 41.5
Рабочих характеристики подъема
Скорость подъема главной лебедки (м/мин): 120
Скорость подъема вспомогательной лебедки (м/мин):  108
Время подъема стрелы (с): 40
Время раскладывание стрелы (с): 70
Максимальная скорость поворота (обр./м): 0~3
Ходовые параметры
Максимальная cкорость (км/ч): 72
Максимальная преодолеваемость(%): 34
Минимальный диаметр поворота (м): 20
Минимальный дорожный просвет (мм): 235
Угол подход / угол съезда (°): 19/12
Выхлоп системы: Отвечает требованиям стандарта GB3847-2005GB17691-2005
Тормозной путь (при скорости 30 км/ч) (м): ≤9
Расход топлива на 100 км (л): ~38
Емкость топливного бака (л): 250
Количество осей: 3
Колесная формула: 6х4
Весовые параметры
Полная масса (кг): 31700
Снаряженная масса (кг): 26270
Нагрузка на переднюю ось (кг): 6800
Нагрузка на заднюю ось (кг): 25200
Размер параметры
Габаритные размеры (ДхШхВ) (мм): 10185х2500х2475
Главный угол возвышения стрелы (°): -2~80
Угол установки дополнительной стрелы (°):  0, 15, 30
Передний/задний свес (мм): 2370/2240
Колесная база (мм): 4225+1350
Колея передних колес (мм): 1997
Колея задних колес (мм):  1860
Шасси
Модель шасси: ZLJ5323JQZ
Двигатель
Производитель: Weichai Power
Модель двигателя: WP6.240
Тип двигателя: Четырехтактный, с водяным охлаждением, рядный вертикальный, прямой впрыск
Тип топлива: Дизель
Номинальная мощность(кВт/л.с.(обр/мин)): 176/235,21(2300)
Номинальный крутящий момент двигателя(N.m/(обр/мин)): 900/1400~1600
Объем двигателя (мл): 6230
Диаметр цилиндра х ход поршня (мм): 120х105
Количество цилиндров: 6
Скорость вращение двигателя (обр/м): 1800 (1900)
Вес двигателя(кг): 620
Габаритный размер двигателя (ДхШхВ) (мм): 1256х572х970
Коробка передачи
Производитель: FAST FULLER
Модель: 6J85T
Тип: Механический
Число передач: 6 вперед / 1 назад
Максимальный крутящий момент на входе (Н.м.): 850
1 Предаточное соотношение вперед: 8.04
2 Предаточное соотношение вперед:  4.52
3 Предаточное соотношение вперед:  2.64
4 Предаточное соотношение вперед:  1.66
5 Предаточное соотношение вперед:  1.00
6 Предаточное соотношение вперед:  0.83
1 Предаточное соотношение назад:   8.05
