АВТОКРАН ZOOMLION QY50V532 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Автокран ZOOMLION QY50V532, грузоподъемность 50 тон, длина стрелы
42.1 м., длина гуська 16.2 м.

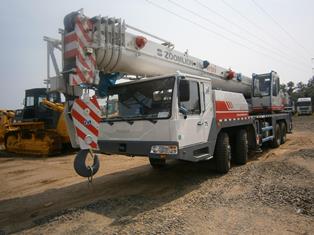

Автокран ZOOMLION QY50V532

  • Характеристики






<Характеристики

Автокран ZOOMLION QY50V532

Производитель: ZOOMLION
Модель: QY50V532
Модель шасси: ZLJ5419JQZ50V
Габаритные характеристики
Общая ДхШхВ (мм): 13300×2750×3650
Передняя\задняя подвеска: 2620/2275
Продольное расстояние опорного домкрата (мм): 5920
Поперечное расстояние опорного домкрата (мм): 6900(полностью выдвиженый)
4700(полувыдвиженый)
Длина главной стрелы (сложенном виде) (мм): 11100
Длина главной стрелы (разложенном виде) (мм): 42000
Возвышающий угол главной стрелы (°): -2~80
Колесная база (мм): 1450+4000+1350
Передняя колея, (мм): 2220/2220
Задняя колея, (мм): 2055/2055
Весовые характеристики
Снаряженная масса (общая масса) (кг): 41000
Снаряженная масса (кг): 40870
Нагрузка на ось передний мост (кг): 15000
Нагрузка на ось задний мост (кг): 26000
Максимальная расчетная нагрузка на ось (переднюю/заднюю), (кг): 7500/7500/26000
Производительность
Макс. Скорость (км/ч): 76
Мин. диаметр поворота (м): ≤24
Мин. радиус поворота(мм): 6500

Мин. дорожный просвет (мм):

280
Тормозной путь (при скорости 30 км/ч) (м): 10
Макс. преодолеваемость: 30
Расход топлива на 100 км (л): 48
Объем топливного бака, (л): 300
Двигатель
Модель: Weichai WP10.336
Тип: Рядное расположение цилиндров, 6-ти цилиндровый, с турбонаддувом
Объем двигателя (л): 9.726
Тип топливо: Дизель
Номинальная мощность(kW/(r/min.)): 247/(2200)
Номинальный крутящий момент двигателя(N.m/(r/min.)):

1250/1200~1600

Скорость вращение двигателя (rpm.): 2200
Экологический класс: Евро-4
Коробки передач
Модель: 9JS150T-B
Тип: Механическая
Количество передач: 9 передач переднего хода, 1 передача заднего хода
Передаточное отношение: Передача переднего хода 12.65/8.38/6.22/4.57/3.40/2.46/1.83/1.34/1.00
Передача заднего хода 13.22
Система рулевого управления
Тип рулевого управления: Рулевое колесо
Внешний диаметр рулевого колеса, (мм): 480
Модель рулевого механизма: PY-ZJ120C-Z/Y
Тип рулевого механизма: Рулевой механизм с гидроусилителем
Модель масляного насоса: QC32/13-WP-PY
Тип масляного насоса: Шестеренчатый
Рулевой вал: Карданная муфта
Рабочих характеристики подъема
Макс. Общая номинальная грузоподъемность (кг): 50000
Мин. рабочий радиус (м): 3
Радиус поворота (м): 3.065
Макс. грузовой момент основной стрелы (kN.m): 1764
Макс. грузовой момент полностью выдвинутой стрелы (kN.m): 588
Высота подъема основная стрела (м): 11.6
Высота подъема полностью выдвинутой стрелы (м): 42.1 (Деформация стрелы не учитывается)
Высота подъема гуська(м): 16.2
Высота подъема полностью выдвинутой стрелы + гусек (м): 58.3 (Деформация стрелы не учитывается)
Рабочая скорость
Скорость подъема (одной строкой) главная лебедка (м/мин): 130
Скорость подъема (одной строкой) вспомогательная лебедка (м/мин): 72
Время подъёма грузоподъёмной стрелы основной стрелы (с): 50
Время подъёма грузоподъёмной стрелы (с): 95
Поворотная скорость (r/min): 0~2
Шины
Размер резины(шины): 12.00-20
Количество колес (шт): 12
Количество осей: 4
