ТОРКРЕТНАЯ УСТАНОВКА ZOOMLION CIFA SPRITZ CSS-3 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Торкретная установка ZOOMLION CIFA Spritz CSS-3, Максимальная высота торкретирования 15.7 м., Радиус струи 16 м.

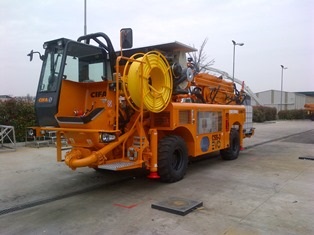

Торкретная установка ZOOMLION CIFA Spritz CSS-3


  • Характеристики







Характеристики

Торкретная установка ZOOMLION CIFA Spritz CSS-3

Производитель: ZOOMLION
Модель: CIFA Spritz CSS-3
Габаритные характеристики
Габаритые размеры(ДхШхВ) (мм): 8960x2450x3100
Длина 1-ой секции стрелы (мм): 4200
Длина 2-ой секции стрелы (мм):  2500
Длина 3-ой секции стрелы (мм):   3500
Длина 3-й секции с телескопическим удлинением стрелы (мм): 1800
Стрела с продольной раздвижением штока (мм): 3700
Подающие цилиндры (диаметр х длина) (мм): 200х1000
Колесная база (мм): 3700
Рабочие характеристики
Вертикальный угол вращения турель (°): ±180
Горизонтальный угол вращения турель (°):  ±180
Угол подъема 1-ой секции стрелы (°): +90 -5
Угол подъема 2-ой секции стрелы (°):  180
Угол подъема 3-ой секции стрелы (°):   270
Продольные вращения сопла (°): 180
Поперечная вращения сопла (°): ±90
Максимальная высота торкретирования (м): 15.7
Максимальная глубина торкретирования (м):  5.5
Максимальная радиус торкретирования (м):  16
Максимальная теоретическая производительность (м3/ч): 30
Максимальная теоретическое давление бетона на выходе (бар): 65
Объем бункера (л): 300
Снаряженная масса
Общая масса (кг): 16000
Шасси
Минимальный радиус разворота (м): 5.2
Максимальная скорость (км/ч): 27
Тип резины: 16х24
Угол свеса со стороны кабины (°): 16.5
Угол свеса со стороны стрелы (°): 18.5
Количество осей: 2
Двигатель
Модель: Shotruck 2
Мощность двигателя (кВт/л.с.): 72/97,89
Номинальная Скорость (об/мин): 2300
Воздушный компрессор
Мощность (кВт): 75
Производительность (м3/ч): 11.5
Давление на выходе (бар): 7
