АВТОБЕТОНОНАСОС HONGDA HDT5420THB-52/5 (ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ)


Автобетононасос HONGDA HDT5420THB-52/5, на базе HOWO высота подачи стрелы 52 м., вес 42.0 т.

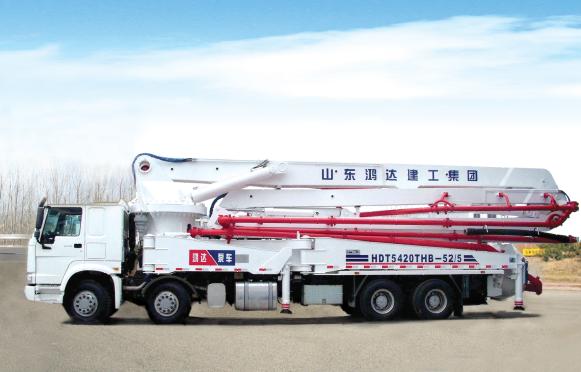

Автобетононасос HONGDA HDT5420THB-52/5

  • Характеристики







































































Характеристики

Автобетононасос HONGDA HDT5420THB-52/5

Производитель: HONGDA
Модель: HDT5420THB-52/5
В режиме движения
Шасси
Производитель: HOWO
Модель: ZZ3407S3867P
Колесная формула: 8х4
Максимальная скорость (км/ч): 80
Максимальный преодолеваемый наклон(%): 37
Минимальный радиус поворота (м): 12.5
Тормозной путь (м): ≤10
Колесная база (мм): 1800+4600+1350
Колея (передние / задние) (мм): 2022/1830
Угол подход/съезда(°): 16/11
Минимальный дорожный просвет (мм): 240
Размер шины: 12.00R20
Рулевое управление: ZF8098
Передний мост: HF9
Задняя мост: AC16
Модель коробки передачи: HW19710
Двигатель
Производитель: SINOTRUCK
Модель: D10.38-40
Тип: 4-тактный, 6-цилиндровый рядный дизельный двигатель с водяным охлаждением, турбонаддувом, непосредственным впрыском топлива и промежуточным охлаждением, системой Common Rail, гидромуфта
Мощность двигателя (кВт/л.с.(обр/мин)): 279/380(1900)
Максимальный крутящий момент(Н.м/(обр/мин.)): 1900/1200-1500
Объем двигателя (мл): 9.726
Количество цилиндров: 6
Количество клапанов на цилиндр: 4
Диаметр цилиндра х Ход поршня 130x126
Тип топлива: Дизель
Минимальный расход топлива при полной нагрузке (г/кВт.ч): ≤189
Вес двигателя (кг): 850
Габаритный размер двигателя (ДхШхВ) (мм): 1525х730х1063
Другие параметры:
Габаритные размеры(ДхШхВ) (мм): 13990х2500х4000
Снаряженная масса (кг): 42000
Емкость топливного бака (л): 400
Расход топлива на (л/100 км): 40
В режиме эксплуатации
Насосная система
Теоретическая пропускная способность(м3/ч): 125
Максимальное давление на выходе (высокое давление/низкое давление)(мПа. м3/ч): 586
Номинальное рабочее давление (МПа): 8.5
Теоретическая частота перекачки (под высоким давлением/низким давлением)(раз/мин): 27/17
Диаметр х ход цилиндра подачи бетона (мм): Φ230х2100
Диаметр х ход основного цилиндра (мм): Ф130х2100
Вместимость бункера (л): 700
Высота загрузки бункера (мм): 1400
Стрела
Модель: HDT5420THB-52/5
Допускаемая высота распределительной стрелы (м): 51.8
Допускаемая глубина распределительной стрелы (м): 39.8
Радиус поворота распределительной стрелы (м): 47.8
Количество секций: 5
Длина первой секции стрелы (мм): 9400
Длина второй секции стрелы (мм): 10295
Длина третьей секции стрелы (мм): 10650
Длина четвертой секции стрелы (мм):  10310
Угол поворота стрелы (°): 365
Угол развертывания первой узловой стрелы (°): 90
Угол развертывания второй узловой стрелы (°): 180
Угол развертывания третьей узловой стрелы (°): 180
Угол развертывания четвертой узловой стрелы (°): 180
Угол развертывания пятой узловой стрелы (°):  270
Диаметр бетоновода (мм): 125
Длина концевого шланга (м): 3
Другие параметры:
Способ распределения материалов: S-образный клапан
Режим смазки: Автоматическая смазка
Способ управления: Ручной/дистанционный
Расстояние ручного управление (м): 33
Расстояние дистанционного управление (м): 200
