Фронтальный погрузчик Terex TL 100 (технические характеристики)



Колесный фронтальный погрузчик Терекс ТЛ 100 (Terex TL 100) обладает такими качествами, как экономичность, компактность, высокая производительность, большой срок службы, а также он способен работать в тяжелых условиях. Эти возможности появились у машины благодаря усовершенствованным функциональным возможностям. Техника идеально подходит для проведения строительных и ландшафтных работ, развития инфраструктуры и способна транспортировать отработанный грунт по территории участка.

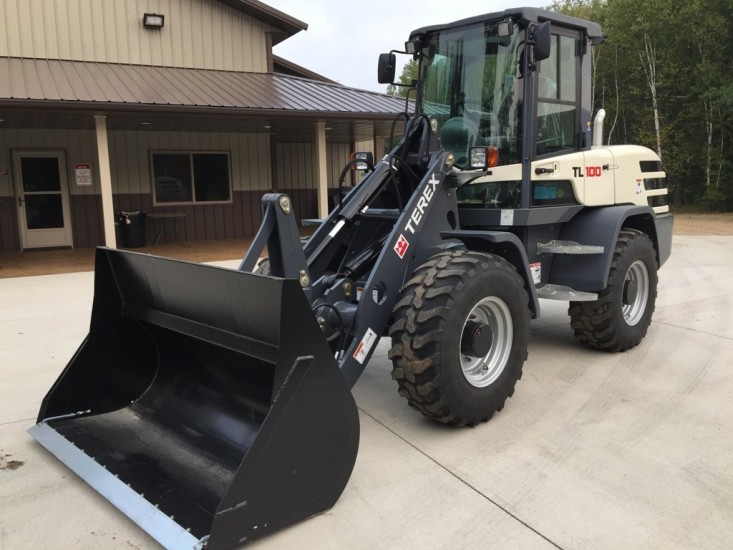

Фронтальный погрузчик Terex TL 100

Фронтальный погрузчик Terex TL 100

Особенности и преимущества

Для получения высокой маневренности на малых площадях, рама выполняется с шарнирно-сочлененным узлом. При этом погрузчик обладает высокой мощностью и производительностью для проведения различного типа работ повышенной сложности. Он универсален и наделен целым рядом функций, которые расширяют его сферу использования. Заявленные качества техники позволяют использовать ее для производства больших объемов работ. Она широко используется для производства погрузочно-разгрузочных и земляных работ, а также в коммунальном и сельском хозяйстве. При проведении строительных работ на близлежащих территориях можно использовать одну машину. Она быстро передвигается и обладает высокой мощностью, за счет которой может производить объемные и трудоемкие работы в сжатые сроки. Такую возможность Терекс получил из-за изменения технологии рытья в горизонтальном направлении. Сила заглубления рабочего органа значительно повышается, т.к. дополнительное усилие появляется за счет участия в процессе ходовой части машины.



Терекс ТЛ 100

Система охлаждения обладает высокими техническими характеристиками, благодаря которым стало возможным использование погрузчика при любых погодных условиях.

Технические характеристики и габариты

Грузоподъемность фронтального погрузчика Terex TL 100 машины составляет 6,19 т, при этом для погрузчика характерны следующие технические характеристики:

Параметр Значение
Грузоподъемность 4,4 т
Масса 5,7 т
Скорость движения 36 км/ч
Объем ковша 1,0-1,55 куб. м
Радиус поворота 4,4 м
Высота разгрузки ковша 3,37 м

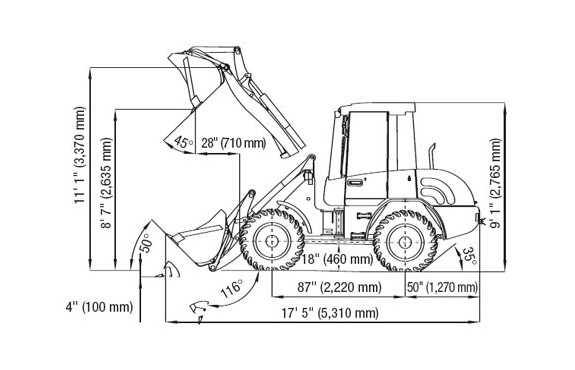

Габариты Terex TL 100:

длина – 5,31 м;
высота – 2,765 м;
ширина — 1,95 м.



Габариты Terex TL100

Двигатель

Двигатель производится компанией Deutz, которая выпускает высококачественные агрегаты для специальных машин. В данном случае используется модель TD 2011 L04 W, это четырехцилиндровая турбодизельная силовая установка объемом 3,62 л.



За счет усовершенствованной водяной системы охлаждения значительно понижаются расходы на горючее и проведение ремонтных работ. При работе гидростатического привода гарантируется высокая мощность – 54 кВт или 73 лошадиные силы, на основании которой потребитель получает высокую производительность. Камера внутреннего сгорания работает в четырехфазном цикле, впрыск топлива в нее – прямой. Частота вращения двигателя – 2200 об/мин.

Параметр Значение
Производитель двигателя Deutz
Модель TD 2011 L04 W
Число цилиндров 4
Мощность 54 кВт / 73 л. с.
Рабочий объем 3,62 л
Тип охлаждения жидкостное
Топливо дизельное
Объем топливного бака 110 л

Устройство



Трактор Terex TL 100

Для увеличения маневренности погрузчика Terex TL 100 производитель предусмотрел компактные размеры. Машина обладает повышенной степенью защиты ходовой части при производстве земляных работ. Она обеспечивается за счет возможности отклонения оси заднего моста на угол до 24 градусов в любую сторону. Он возможен благодаря наличию конусных вставок, выполненных из резины. Это дает дополнительное преимущество для оператора, ведь кресло будет находиться в стандартном положении при любом уклоне разрабатываемой территории, а также на бездорожье. Износ шин погрузчика Terex TL 100 минимальный, т.к. машина не входит в занос и не выходит из колеи во время поворота. Наибольшая наполняемость рабочего органа при работе с сыпучими материалами достигается путем прямого вхождения ковша в рабочую зону. Спецтехника характеризуется высокой продуктивностью и быстрым циклом проведения работ.

Прочность и устойчивость техники достигается за счет усиления обоих мостов. Амортизация погашает вибрации в кабине оператора. Ограничение дифференциала происходит плавно в пределах 45%. Задний мост планетарного типа оборудован интегрированной коробкой редуктора. Передний мост – жесткий, планетарный.

Кабина оператора



Приборная панель Terex TL 100

Для понижения утомляемости оператора кабина сделана удобной и эргономичной. Здесь имеются панели управления, две двери, а кабина характеризуется хорошей обзорностью. Последняя обеспечивает повышение безопасности во время проведения работ. После модернизации кабины обзор пространства перед техникой значительно улучшился, стали видны рабочий орган и площадка. Общая площадь остекления кабины составляет 65% наружной поверхности, что позволяет пропускать дополнительный свет во внутреннее пространство.



Кресло оператора обладает способностью регулировки для любого роста и веса. Рулевая колонка может перемещаться по вертикали для установления оптимальной высоты, а также по наклонной плоскости для большего удобства оператора.



Рабочее место оператора Terex TL 100

В кабине установлен дополнительный контур управления, работающий на основе электроники. В стандартную сборку входит напольный коврик, который поглощает звук и легко чистится. Само покрытие пола выполняется из прорезиненного пластика, который неприхотлив в уходе. В кабине имеется несколько отсеков, предназначенных для хранения личных вещей, аптечки, инструмента и прочего.



Гидравлическая система

Для гидросистемы характерны следующие особенности:

  1. Повышенной мощностью.
  2. Увеличенной скорость подачи гидрожидкости на 5%, поток достигает 76 л за минуту работы.
  3. Управление гидравлическими потоками осуществляется из кабины путем нажатия двух педалей.
  4. Параллельность гидравлических цилиндров стрелы техники обеспечивает плавность работы и способствует развитию предельной мощности гидравлической системы.

Машина работает оптимизировано, без рывков при перераспределении гидравлических потоков и без снижения мощностных показателей гидравлики.

Ходовая часть

Полноприводная машина оснащена усовершенствованной системой торможения. Дисковые тормоза устанавливаются в середине и работают по системе 4х4. Тип их – гидравлический. Они позволяют повысить тормозной момент при торможении на высокой скорости. Педаль тормоза является удобной и рациональной, она работает в ступенчатом режиме.

Терекс обладает повышенными ходовыми качествами. Масса рамы спецтехники оптимально распределяется на ходовую часть, что повышает устойчивость и оптимизирует передвижение.



Погрузчик Терекс TL 100

Трансмиссия устанавливается двухскоростная, на первой передаче машина способна развивать скорость до 6 км/ч, на второй – до 20 км/ч.

Система управления

Точность и высокое качество производства работ достигается за счет эргономичного сенсорного управления. Управление техникой – гидравлическое, которое осуществляется посредством грузочувствительного клапана. Благодаря ему техникой управлять легко даже на холостом ходу.

Удобство эксплуатации и обслуживания

Модель характеризуется высоким уровнем функциональности, надежности и безопасности. При выходе из нормальной эксплуатации системы управления включается насос с приводом от всех четырех колес. Он обеспечивает дополнительную безопасность в аварийных ситуациях. Маневрирование производится без приложения особых усилий за счет гидропривода и гидравлической обратной связи.



Перевозка паллет вилами на Terex TL 100

Базовая сборка предполагает установку систем безопасности FOPS и ROPS, которые защищают оператора и технику от падающих предметов и опрокидывания. Данные технологии позволяют отнести модель к технике международного стандарта. Выхлоп также соответствует европейским нормам Tier-4.



Уборка снега на Терекс ТЛ 100

К преимуществам погрузчика Terex TL 100 стоит отнести:

  • уменьшение простоев;
  • простоту доступа к силовой установке и аккумулятору для осмотра и ремонта в случае необходимости;
  • поперечное положение моторов дает возможность быстро заменить фильтры для очистки топлива и воздуха;
  • простоту доступа в моторный отсек, что позволяет быстро провести диагностику и ремонт основных узлов.

Навесное оборудование



Фото Terex TL 100. Вид спереди

Сменные рабочие органы представлены широкой линейкой, включающей разнообразные ковши для использования в определенных условиях работы, рыхлители и вилы, крюки, щетки и отвалы. С их помощью можно быстро и качественно производить широкий спектр работ. Для замены рабочего органа не потребуется много времени, чем обусловлено сокращение простоев.



Фронтальный ковш Terex TL 100

Самыми популярными сменными рабочими органами являются:

  • рыхлитель с тремя зубьями;
  • ковши: универсальный, для сыпучих, боковой;
  • вилочный держатель;
  • снегоотвал;
  • стрела крана
