Фронтальный погрузчик JCB 456 ZX / HT (технические характеристики)



Фронтальный погрузчик JCB 456 ZX разработан для продуктивной работы с большими грузами и отлично себя зарекомендовал в строительной сфере, так как показывает хорошую производительность и маневренность даже в самых сложных и суровых условиях эксплуатации на строительной площадке и за ее пределами.

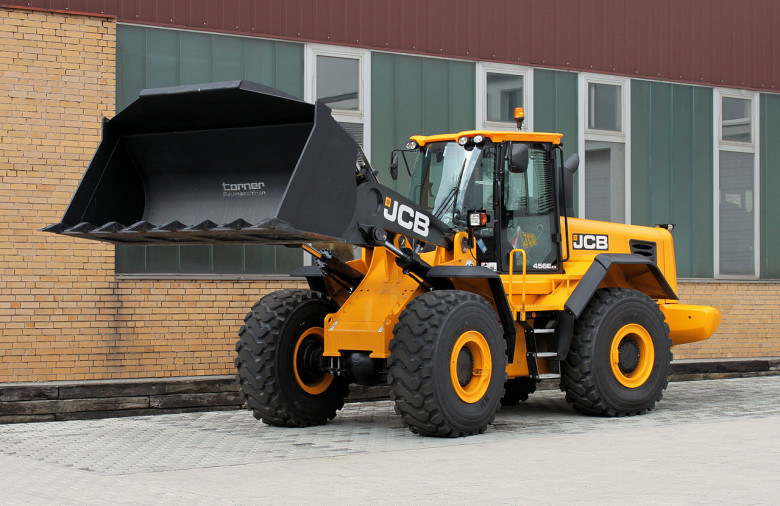

Фронтальный погрузчик JCB 456 ZX

Фронтальный погрузчик JCB 456 ZX

Особенности и достоинства

Особенностями фронтального погрузчика JCB 456 ZX являются: простота управления, соответствие стандартам качества по количеству производимого шума и выбросов при работе силовой установки, простота техобслуживания и осмотра машины.

К преимуществам техники относятся:

  • просторная и эргономичная кабина оператора;
  • высокая производительность работ;
  • надежность;
  • длительный срок эксплуатации, который достигается благодаря компьютерному отслеживанию состояния машины при различных условиях работы;
  • высокое качество основных агрегатов, которое проверяется на заводе-изготовителе техники.


Погрузчик Джисиби 456 ZX

При разработке погрузчика особое внимание было уделено балансировке веса машины и ее грузоподъемности путем снижения веса основных элементов. Для создания прочного остова использовалась технология компьютерного моделирования с тщательным просчетом всех основных узлов и напряжений, которые они способны выдержать. Чтобы сократить риск опрокидывания и повысить устойчивость, запроектирован пониженный центр тяжести. Кроме того, обеспечена безопасность как оператора, так и машины в целом.

Технические характеристики и параметры

Одной из основных технических характеристик погрузчика JCB 456 ZX является вырывное усилие, которое составляет 154 кН. Такой результат достигнут за счет усовершенствования стрелового механизма – тяги теперь имеют зигзагообразное очертание. Это также способствует увеличению рабочей площади машины.

Параметр Значение
Эксплуатационная масса 22 т
Грузоподъемность 6 т
Высота выгрузки 3,97 м
Объем ковша 3,5 куб. м
Вырывное усилие 154 кН
Угол разгрузки 45 градусов
Опрокидывающая нагрузка 12,5 т
Максимальная скорость перемещения 37 км/ч

Другой технической характеристикой JCB 456 является объем стандартного рабочего органа. Он может варьироваться в пределах от 3,1 до 3,5 куб. м и зависит от модификации. Благодаря такому объему погрузчик способен выполнять погрузочно-разгрузочные работы, а также транспортировку грунта. Предельная длина выгрузки составляет 1,3 м, а грузоподъемность – 6 т, что сокращает временные затраты на производство работ.

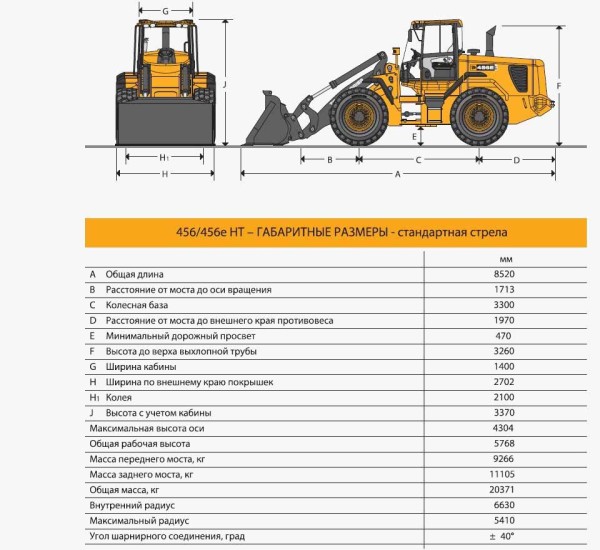

Габариты JCB 456 ZX:

Параметр Значение
Длина транспортная 8,52 м
Высота 3,37 м
Ширина 2,7 м
Радиус поворота 6,7 м
Дорожный просвет 0,47 м
Колесная база 3,3 м

Двигатель



Силовой агрегат JCB 456 ZX

Фронтальный погрузчик JCB 456 оборудуется современной силовой установкой производства Cummins. Это шестицилиндровая модель объемом 8,3 л. Высокие мощностные показатели силовой установки (153 кВт) и малое потребление топлива делают машину весьма экономичной. Крутящий момент силовой установки составляет 994 Нм. Также устанавливается автоматическая четырехскоростная КПП, обеспечивающая плавную работу погрузчика.

Параметр Значение
Производитель двигателя Cummins
Модель 6CT 8.3C
Число цилиндров 6
Мощность 153 кВт / 210 л.с.
Рабочий объем 8,3 л
Тип охлаждения жидкостное
Крутящий момент 994 Нм
Топливо дизельное
Объем бака 370 л

Основные компоненты двигателя изготовлены компаниями Bosch – насосы, ZF – трансмиссия, Parker – гидравлический распределитель. Для понижения температуры двигателя предусмотрен вентилятор. Качество выхлопа соответствует международному стандарту Stage 2.

Устройство

Все машины проходят проверку в условиях повышенных нагрузок, при температурных скачках, высокой влажности и большом содержании пыли в воздухе. В результате проверки были сделаны выводы о работоспособности техники и ее высоких технических показателях даже в условиях температур в диапазоне от -20 до +50 градусов. Прочность сопряжений элементов каркаса обусловлена компьютерным анализом при максимальном их нагружении.



Ходовая часть

Основные ее компоненты, такие как мосты и трансмиссия, произведены компанией ZF. Последняя выполнена автоматической и четырехскоростной. Сочетание данных агрегатов позволяет машине работать плавно и исключает рывки.

Передача Передний ход, км/ч Задний ход, км/ч
1 6,7 6,7
2 13 13
3 24,4 24,4
4 37

Предельная скорость погрузчика JCB 456 ZX составляет 37 км/ч, а при радиусе разворота всего 6,6 м машина способна работать в условиях ограниченного пространства. Изначально предполагалось, что спецтехника будет использоваться на слабых основаниях, поэтому в стандартную комплектацию входят дифференциал повышенного трения и надежные мосты. Первый не позволяет машине пробуксовывать, а также увеличить износостойкость шин при работе на прочном основании.

Гидравлическая система

В качестве элемента гидросистемы ДжейСиБи 456 выступает насос с изменяемым рабочим объемом. Мощность его составляет 326 л за минуту работы, что гарантирует высокую продуктивность даже при выполнении нескольких рабочих операций.

Для повышения эффективности предусмотрена система с переменным потоком увеличенной мощности (362 л за минуту) и специально разработанной конструкцией гидравлического распределителя. Для снижения нагрузки на гидросистему используются ненагруженные клапаны, которые позволяют стреловому механизму вернуться в исходное положение без использования гидропотока.

За счет вращения тормозов с такой же интенсивностью, как у колес, снижается температура и трение между элементами, повышается экономичность.

Кабина оператора



Водительское место JCB 456 ZX. Фото

Безопасность кабины фронтального погрузчика JCB 456 обеспечивается за счет установки систем FOPS и ROPS, которые предотвращают опрокидывание и защищают оператора и машину при падении предметов. Помимо этого может устанавливаться решетка, выполняющая защитную функцию. Также немаловажное значение имеет панорамный обзор, а специальная конструкция капота позволяет беспрепятственно осматривать рабочую площадку. В поле зрения оператора попадают и габариты рабочего органа, что гарантирует не только безопасность, но и маневренность. Остекление кабины с тонировкой препятствует нагреву кабины внутри и попаданию в нее UV-излучения, а заднее стекло не запотевает за счет установки обогрева. Зеркала заднего вида обеспечивают хорошую обзорность, настройка их производится однократно вручную.



Информационный дисплей JCB 456 ZX

Кабина погрузчика JCB 456 HT устанавливается на демпферы, чтобы снизить колебания при работе и передвижении. Для защиты от пыли внутри кабины нагнетается повышенное давление. В стандартную комплектацию входит отопительная система, которая характеризуется эффективностью и тихой работой. Спецтехника приспособлена к суровым русским зимам.

Панели покрыты прочным светлым пластиком, который не подвержен загрязнениям. Сидение водителя имеет возможность регулировки, как и рулевое колесо. Это обеспечивает комфорт оператора и повышает производительность работ. Управление периферийным рабочим органом производится легко, система находится под потолком. Здесь расположены выключатель фар и ниша для автомагнитолы. За счет такой конструкции на основной панели появилось место для ЖК-дисплея. На него выводится информация о выполняемых операциях, а в случае неисправности указывается причина ее возникновения и локализация.

Объем кабины составляет 3 куб. м.

Система управления

Современные разработки учитывают опыт предыдущих поколений техники, поэтому каждая новая машина характеризуется упрощенной системой управления.

Во внутреннем пространстве кабины нашел место дисплей, который сигнализирует о неисправностях в работе техники, а также ее текущем состоянии. Система EMS диагностирует технические показатели и передает информацию о них оператору посредством ЖК-дисплея.



В качестве системы управления погрузчиком JCB 456 водитель вправе выбрать рычаги, джойстик или органы управления дополнительной гидравлической линией. В стандартную комплектацию входят опции возврата к копанию, установки предела подъема стрелового оборудования и подвижного ковша, которые просты в понимании и управлении.

Для управления рабочим органом используется чувствительная современная гидросистема, обеспечивающая высокую производительность и точность.

В случае остановки двигателя или его отказа включается дублирующий электрический насос усилителя рулевой колонки. На приборной панели активизируется значок с изображением колонки. Эта система предусмотрена для безопасности оператора и машины, т.к. мотор может отказать при движении по дорогам общего пользования, в результате чего возникнет аварийная ситуация. В случае включения электрического насоса водитель может остановить технику, не создавая преград на дороге. Гидроцилиндры, которые отвечают за привод руля, находятся в безопасности, т.к. установлены высоко над землей – над рамой, которая также защищает узлы машины.

Эксплуатирование и ТО



Особенностью фронтального погрузчика JCB 456 ZX являются увеличенные сервисные интервалы, что делает его более экономичным. Сервисные работы производятся через 500 отработанных моточасов. За счет малого количества шарниров в стреловом агрегате, последняя является очень надежной и прочной.

Основные функциональные узлы техники расположены таким образом, что доступ к ним осуществляется беспрепятственно. Кроме того, все они защищены от механических повреждений и пыли. Замена масла осуществляется с уровня земли.



Погрузчик JCB 456 ZX. Фото

Система плавного хода Smoothride понижает динамические воздействия и препятствует просыпанию сыпучих материалов. Сборка погрузчика может включать систему централизованной смазки, которая автоматически подает масло в узлы машины. Также положительно эта система влияет на простоту обслуживания, т.к. временные затраты сокращаются за счет отсутствия необходимости смазки этих узлов вручную.

Навесное оборудование

Производитель предоставляет большой выбор дополнительных рабочих органов, за счет которых техника становится более универсальной. ДжиСиБи 456 может оснащаться стреловым механизмом увеличенной длины, ковшами разного объема и типа, которые способствуют повышению эффективности работ с грунтами, в том числе IV категории. Также может устанавливаться двухчелюстные ковши с индивидуальной системой гидравлики.



Выгрузка гальки из ковша JCB 456 ZX

Наиболее популярные навесные органы – захваты для бревен и бульдозерные отвалы, которые быстро монтируются за счет установки системы смены рабочих органов. При этом оператору не нужно выходить из кабины и собственноручно устанавливать необходимое оборудование, система работает в автоматическом режиме.

Дополнительно можно приобрести шины разных размеров, которые представлены в 12 вариантах и используются в зависимости от условий работы и нагрузки.

Модификации

JCB 456HT характеризуется конструкцией с 4 отдельно стоящими цилиндрами, большим углом обзора, повышенным крутящим моментом, уникальной установкой уплотнителей, втулок и пальцев, что увеличивает сервисные интервалы. Стрела может устанавливаться стандартного типа или с намного увеличенной высотой выгрузки.

JCB 456ZX характеризуется конструкцией с 3 цилиндрами увеличенного объема, которые гарантируют повышенное вырывное усилие и погрузочно-разгрузочные параметры. Сервисные интервалы увеличены ввиду тех же причин, что и для JCB 456HT. Стрела – стандартного типа или с увеличенной высотой выгрузки.

В зависимости от качества выхлопа модель может иметь в названии индекс «е», что означает соответствие классу Tier 3, в то время как стандартная машина относится к Tier 2.

Стоимость нового и б/у

Купить JCB 456 HT или ZF можно минимум за 11,5 млн. руб., если машина поставляется с завода. Модель с пробегом обойдется от 2 млн. руб., окончательная ее стоимость будет зависеть от состояния.

Аренда стоит порядка 1600 руб. за час.

Аналоги

JCB 456 имеет следующие схожие по параметрам модели: LiuGong CLG 888.
