Техника представляет собой полногабаритную машину со стреловым механизмом, состоящим из трех секций и обладающим увеличенным вылетом. Отличительной особенностью телескопического погрузчика JCB 540-140 является установка мощного шасси с большими колесами, а также специальная конструкция стрелового оборудования, позволяющего осуществлять параллельный подъем. Спецтехника оснащается подключаемой системой 4 х 4, благодаря чему имеет возможность выполнять разнообразные рабочие процессы на рабочих поверхностях разных типов.

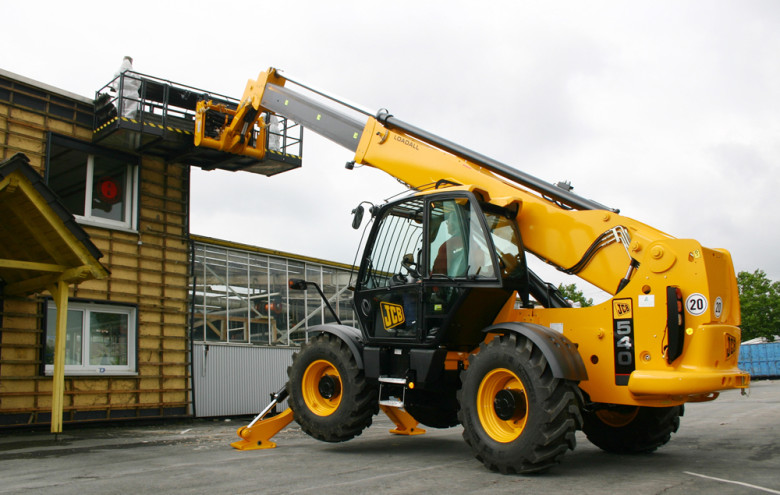

Телескопический погрузчик JCB 540-140
Навигация
Все элементы погрузчика протестированы на заводе с целью подтверждения заявленных качеств, таких как надежность и способность работать в сложных условиях – при предельном загрязнении, повышенных температурах и влажности.
Положительные черты
К основным преимуществам погрузчика относятся:
При сравнении моделей 535-140 и 540-140 преимуществом выступает способность поднимать грузы, на 500 кг тяжелее, чем способна поднять предыдущая модель. Также в новой версии не устанавливается противовес.
Погрузчик JCB 540-140. Перевозка жб плит
Техника легко справляется с перемещением, погрузкой и выгрузкой материалов весом до 4 т на высоте 13-14 м. При этом потребность в установке дополнительного удлиняющего элемента не возникает. Даже при улучшении таких технических характеристик JCB 540-140, как грузоподъемность и вылет стрелы, разработчики продумали конструкцию без необходимости установки противовеса. Для придания машине устойчивости была запроектирована удлиненная колесная база, а силовая установка переместилась в заднюю часть машины.
Технические характеристики
| Параметр | Значение |
|---|---|
| вес машины | 11,09 т |
| максимальная грузоподъемность | 4 т |
| предельная скорость | 25-33 км/ч |
| предельная высота подъема | 13,8 м |
| вылет стрелы | 9250 мм |
| ширина колеи | 1,9 м |

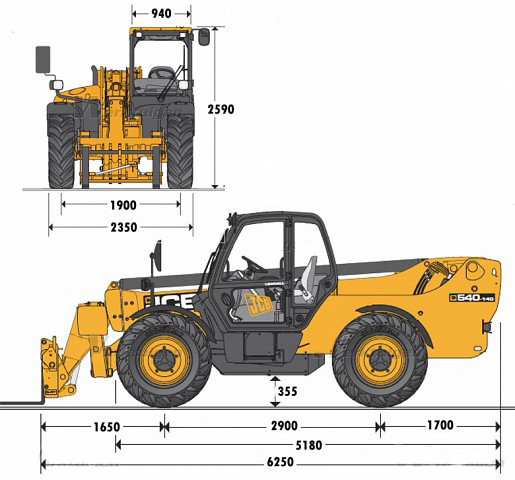

Габариты JCB 540-140:
| Параметр | Значение |
|---|---|
| длина транспортная | 6,25 м |
| ширина | 2,35 м |
| высота | 2,59 м |
| ширина колесной базы | 2,9 м |
| дорожный просвет | 0,4 м |
Расход топлива JCB 540-140 составляет примерно 5-7 литров за час работы.
Двигатель
Погрузчик оборудуется силовой установкой Dieselmax мощностью 63 кВт и гидростатической трансмиссией. Основными особенностями двигателя JCB 540-140 погрузчика являются его длительный срок службы, высокая эффективность, возможность ручного включения и отключения трансмиссии, экологичность. Для повышения производительности работ и обеспечения экономичности при работе агрегата на малых оборотах предусмотрено рациональное распределение крутящего момента. Для достижения максимальной мощности гидравлической системы оператор самостоятельно может отключить трансмиссию.
Опционально могут устанавливаться моторы мощностью:
| Параметр | Значение |
|---|---|
| Производитель двигателя | Dieselmax |
| Модель | JCB Dieselmax |
| Число цилиндров | 4 |
| Мощность | 63 кВт / 83 л.с. |
| Рабочий объем | 4,4 л |
| Тип охлаждения | жидкостное |
| Крутящий момент | 425 Нм |
| Топливо | дизельное |
| Объем топливного бака | 125 л |
Устройство
Погрузчик Джисиби 540-140
Шасси техники выполняется цельносварным, монолитным, которое гарантирует стабильное передвижение при предельной нагрузке. Стреловое оборудование погрузчика JCB 540-140 дугообразное, высокопрочное, с цельным оголовком и сплошной примыкающей пластиной, за счет которой сокращается количество соединений.
Ходовая часть
Для обеспечения качественной и бесперебойной работы привода предусмотрена установка прочных мостов, трансмиссии с повышенными техническими показателями и боковое расположение силовой установки.
Базовая сборка включает установку стабилизаторов повышенной прочности, которые гарантируют безопасность при выполнении погрузочных работ на предельном вылете и в условиях максимального загружения. Механизм регулировки «ходовки» автоматически определяет массу груза, которым оперирует погрузчик Джисиби 540-140 и извещает оператора о запасе мощности. Также эта функция включается при отсутствии стабилизаторов и транспортировке материалов в условиях пересеченной местности. Устанавливается данная функция опционально.
Ходовая часть погрузчика JCB 540-140
Стандартная комплектация предполагает установку системы LMI, которая определяет грузовой момент и предупреждает водителя о возможном превышении грузоподъемности, которое может привести к опрокидыванию машины.
Каждое колесо погрузчика является управляемым, а за счет полного привода повышается управляемость техникой, ее маневренность и способность работать в условиях малых площадей. Передвижение по диагонали или в сторону обеспечивается благодаря возможности фиксации положения колес и большого угла их поворота. Преимуществами такого передвижения являются возможность расширения рабочей области при работе с ковшами и выполнение работ в условиях городской застройки и на складах.
Поворот может осуществляться всеми колесами, передними колесами и крабовым ходом, что гарантирует простоту управления направлением движения.
При небольшом расходе топлива погрузчик JCB 540-140 способен развивать скорость до 25 км/ч в стандартной комплектации, а при установке улучшенной трансмиссии – до 33 км/ч.
Гидравлическая система
Для изготовления гидрошлангов используются современные материалы, обладающие высокой прочностью и длительным сроком службы. Располагаются данные элементы в теле стрелы, что гарантирует их защиту при работе техники.
Кабина оператора
Наряду с высокими техническими характеристиками погрузчика JCB 540-140 Loadall и стандартной машины, техника оснащается удобной и эргономичной кабиной.
Чтобы расширить угол обзора предусмотрено боковое положение стрелового оборудования относительно кабины оператора. Водитель может видеть рабочую площадку полностью, т.к. остекление устанавливается панорамное. Также за безопасность отвечают и световые индикаторы, расположенные перед оператором. На погрузчик JCB 540-140 устанавливаются и другие защитные системы:
При превышении грузоподъемности существует риск переворота колесной базы, во избежание такого эффекта предусмотрены данные системы. Стальной корпус кабины нуждается в дополнительной защите для обеспечения безопасности оператора.
Внутренне пространство довольно вместительно, здесь располагается отсек для хранения вещей, информативная панель управления, кресло с возможностью регулировки под индивидуальные особенности оператора и виброизолированным основанием, широкий дверной проем. Для защиты оператора от шума предусмотрена изоляция, соответствующая стандартам ISO 3471 и ISO 3449.
Удобство эксплуатации и обслуживания
Телескопический погрузчик JCB 540-140 неприхотлив в обслуживании, поэтому все техосмотры и ремонт производится в короткие сроки. Сервисные интервалы основных функциональных узлов и агрегатов значительно увеличены. Техобслуживание также производится реже, чем предусмотренное для предыдущих моделей. С регулярностью в 500 моточасов необходимо смазывать подвижные механизмы и стреловое оборудование, узлы трансмиссии и элементы моторного отсека. Последний легкодоступен и располагается под большим капотом, поднятие которого производится посредством пневматических распорок.
Подъем груза вилами на стреле
Основные элементы и агрегаты обслуживания сконцентрированы блоками, это позволяет сократить время простоев техники. Для исключения загрязнения мотора и радиатора предусмотрен реверсивный вентилятор. Отслеживание местоположения техники производится посредством системы LiveLink.
Навесное оборудование
Купить новый JCB 540-140 или модель с пробегом можно в комплекте с дополнительным оборудованием. В стандартную комплектацию входит стреловой механизм – трех- или четырехсекционный. За счет малой длины в сложенном виде погрузчик может оперировать большими грузами на малом вылете. Секции производятся из стали П-образного сечения, что обеспечивает их прочность и гарантирует защиту элементов гидросистемы. Полезное внутреннее пространство профиля используется и для прокладки кабеля.
Чтобы сделать машину более производительной, можно установить дополнительные элементы. Это могут быть рабочие насадки на стреловое оборудование, элементы системы освещения, прицепы, рабочие агрегаты и т.д. Все они входят в базовую сборку погрузчика, как и ковш, предназначенный для работы с сыпучими, а также вилы с захватом, способные выполнять спектр работ в сельхоз отрасли.
Основное предназначение погрузчика JCB 540-140:
Модификации и опции
Одной из модификаций погрузчика является JCB Loadall 540-140 HiViz. Он отличается повышенной обзорностью из кабины оператора, низким основанием стрелового оборудования, установкой силовых агрегатов стандарта Tier 4 Final. Узел крепления стрелового механизма расположен на 235 мм ниже, чем у стандартной машины, что повышает обзорность и безопасность. Кроме того, стрела стала меньше в размерах и не закрывает рабочую площадку. Заднее шасси обладает уменьшенным на 0,33 м свесом.
Малообслуживаемая модель с мощностью двигателя 75 лошадиных сил соответствует международным нормам по количеству загрязняющих веществ в выхлопе и обладает меньшим расходом горючего (около 8%). Также можно заказать технику с мощностью двигателя 108 и 125 лошадиных сил.
Стоимость нового и б/у
Цена JCB 540-140 без пробега составляет порядка 4,2 млн. руб. Модель с отработанными моточасами обойдется в 2,5 млн. руб., окончательная стоимость зависит от состояния машины.
Арендовать погрузчик можно за 11 тыс. руб. с учетом расходов на топливо. До аренды техники стоит позаботиться о ее доставке на место работ, т.к. погрузчик не может самостоятельно передвигаться по дорогам общего пользования.
