Это полногабаритная техника, которая используется для погрузки и выгрузки массивных и крупноразмерных грузов, а также их транспортировки. Погрузчик JCB 535-95 характеризуется как производительная машина, способная работать в любых условиях.

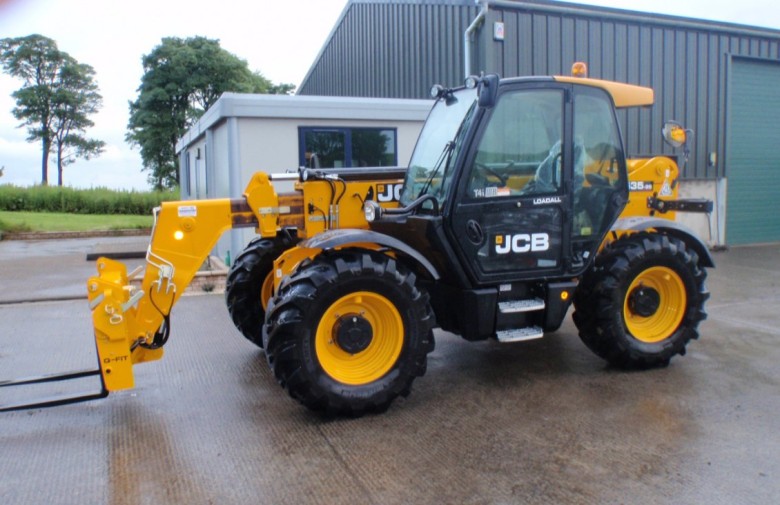

Телескопический погрузчик JCB 535-95
Навигация
Особенности и преимущества
Основной особенностью спецтехники является ее ходовая часть. За счет мощного шасси обеспечивается устойчивость при работе на любом типе основания в условиях максимального нагружения рабочего органа. Все колеса являются управляемыми, способными осуществлять поворот, благодаря чему телескопический погрузчик JCB 535-95 является весьма маневренной техникой. Этому также способствуют небольшие габариты машины, улучшенная система рулевого управления и большой угол обзора из кабины оператора.
К другим особенностям строительной спецтехники относятся:
Погрузчик JCB 535-95. Фото
Технические характеристики и габариты
| Параметр | Значение |
|---|---|
| вес машины | 7,98 т |
| максимальный груз, с которым способна работать техника | 3,5 т |
| предельная скорость | 28 км/ч |
| предельная высота выгрузки | 9,5 м |
| радиус разворота | 3,7 м |
| объем ковша | 2,13 м3 |
Высокие технические характеристики JCB 535-95 не изменяются в течение всего периода эксплуатации. Погрузчик можно использовать для работы на небольших территориях за счет его умеренных размеров: 4,99 м х 2,36 м х 2,49 м.
Двигатель
Телескопический погрузчик JCB 535-95 оборудуется силовой установкой Dieselmax, предназначенной специально для данной техники. К основным качествам агрегата относятся: повышенная тяга на пониженных оборотах двигателя, экономичность за счет малого потребления дизельного горючего, износостойкость элементов трансмиссии.
| Параметр | Значение |
|---|---|
| Производитель двигателя | Dieselmax |
| Модель | JCB Dieselmax |
| Число цилиндров | 4 |
| Мощность | 74,5 кВт / 100 л.с. |
| Рабочий объем | 4,2 л |
| Тип охлаждения | жидкостное |
| Крутящий момент | 400 Нм |
| Топливо | дизельное |
| Объем топливного бака | 125 л |
Боковое или заднее положение силовой установки позволяет использовать машину повсеместно и повышает ее устойчивость. Последняя обеспечивается благодаря большой массе двигателя, который выступает противовесом.
Пересеченная местность не станет препятствием для работы погрузчика, т.к. он имеет оптимальный баланс, позволяющий производить погрузочно-разгрузочные работы на неровном основании.
Устройство
Шасси выполнено сварным и жестким, однако масса его незначительна. При этом конструкция устойчива к изгибающим и скручивающим нагрузкам. Стреловой механизм Джисиби 535-95 оснащается цельным оголовком и высокопрочной примыкающей цельной пластиной. Сама стрела состоит из трех секций, обладает повышенным предельным вылетом и большой грузоподъемностью. Максимальная высота выгрузки составляет 9,5 м, а груз, который способен поднять погрузчик – 3,5 т.
Ходовая часть
За счет установки рамы, отдельные части которой соединены посредством шарниров, погрузчик JCB 535 обладает такой же маневренностью, как и фронтальная техника. Транспортировка большегрузных материалов предполагает возникновение больших нагрузок, действующих на ходовую часть. Они воспринимаются опорами мостов, обеспечивая баланс техники и рабочего органа.
Предельная скорость перемещения составляет 29 км/ч или 33 км/ч при работе привода 2/4.
Гидросистема
Гидрошланги защищены от повреждений, т.к. расположены в теле стрелового оборудования.
Водительская кабина
Телескопические погрузчики JCB 535 оснащены эргономичной кабиной с большим внутренним пространством, что не свойственно машинам данного класса. За счет большого угла обзора из кабины обеспечивается безопасность рабочих операций, возможность маневрировать и работать в условиях ограниченных площадей. Устанавливаются системы безопасности FOPS и ROPS, которые защищают кабину и оператора от падающих предметов и опрокидывания в случае поднятия груза, превышающего по массе грузоподъемность техники.
Сидение водителя и рулевое колесо имеют возможность регулировки под индивидуальные особенности оператора, что обеспечивает дополнительное удобство.
Элементы управления техникой расположены таким образом, чтобы машинисту было комфортно ими манипулировать. Для обеспечения комфортных условий в кабине в холодное и теплое время года, предусмотрена система вентиляции, которая подает воздух установленной температуры через восемь вентиляционных каналов. Опционально может устанавливаться система кондиционирования для достижения лучшего эффекта. Также дополнительно можно заказать защитные экраны, которые монтируются на крышу впереди и вверху. Они предотвращают повреждения от падения мусора и обломков материалов.
Кабина соответствует стандартам ISO 3471 и ISO 3449.
Система управления
Существует три режима передвижения погрузчика JCB 535-95: поворот 4 колесами, 2 колесами или «крабовый ход». Управление направлением движения осуществляется посредством рулевой колонки.
Чтобы предотвратить опрокидывание техники и повреждение гидравлики вследствие поднятия груза, превышающего по массе грузоподъемность, предусмотрена система индикации LMI. Она подает сигнал оператору, позволяя своевременно остановить работу.
Использование на практике и ТО
Перед продажей техника проходит обязательное тестирование, в ходе которого проверяются качество отдельных агрегатов и машины в целом, системы безопасности и восприимчивость к повышенным нагрузкам.
Модульное расположение основных функциональных узлов позволяет быстро и качественно проводить осмотр и обслуживание.
JCB Loadall 535-95 был запроектирован как погрузчик, не требовательный в уходе, поэтому межсервисные интервалы были значительно увеличены. Силовая установка также редко нуждается в диагностике, она оборудуется радиатором с вентилятором реверсивного типа. Смазка стрелового механизма производится через 500 моточасов. Для удобства проверки уровня масла и гидравлической жидкости, доступ к местам обслуживания открывается с уровня земли.
Ключ зажигания открывает защелку на крышке, за которой расположена АКБ. Заправка топливного бака производится с уровня земли. В горловине устанавливается фильтр для первичной очистки горючего от примесей, способных привести к неполадкам топливной системе. Остальные фильтры расположены блочно (масляные и топливный), что позволяет менять их комплексно. Для комфортной замены воздушного фильтра предусмотрена конструкция из двух элементов.
Модификации
Большой выбор полногабаритных погрузчиков телескопического типа позволяет эффективно применять их в различных целях на малых площадях.
Модель 535-95 может выпускаться в модификации JCB 535-95 Agri Super, которая обладает такой же грузоподъемностью и предельной высотой выгрузки, а также мощностью иловой установки 100 лошадиных сил.
