Телескопический погрузчик JCB 520-40 относится к ряду компактной маневренной строительной спецтехники, предназначенной для выполнения широкого ряда задач. К основным качествам машины относятся продуктивность, безопасность, надежность, прочность и т.д. Погрузчик способен выполнять погрузочно-разгрузочные работы и транспортировку материалов весом до 2 т. Отменная маневренность обеспечена посредством установки шарнирно-сочлененной рамы, это позволяет телескопической технике работать в условиях ограниченного пространства с такой же эффективностью, которая присуща фронтальным погрузчикам.

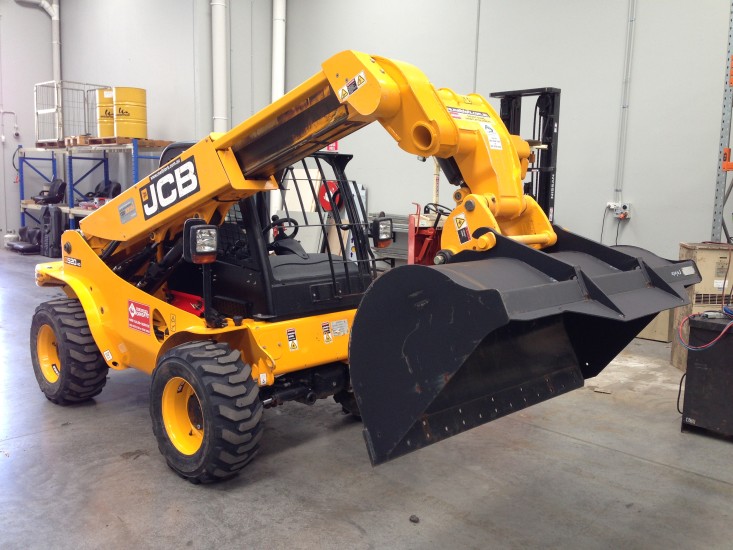

Телескопический погрузчик JCB 520-40
Навигация
Особенности и преимущества
Одним из преимуществ является простота обслуживания как машины в целом, так и отдельных ее элементов. В частности это касается гидронасосов, мотора, КПП и валов. Также к достоинствам этих элементов относятся надежность и долговечность.
Для работы на малых площадях предусмотрены компактные размеры, малый радиус поворота и четыре управляемых колеса. Не является препятствием мягкий грунт, погрузчик обладает повышенной проходимостью за счет увеличенного клиренса и специальных шин. Из кабины открывается панорамный обзор, который не загроможден стрелой и капотом благодаря продуманному исполнению.
Простота управления колесным погрузчиком JCB 520-40 обусловлена гидростатической трансмиссией, которая позволяет регулировать скорость движения и облегчает управление направлением движения машины. К другим преимуществам относится универсальность и эффективность, а также топливная экономичность.
Для повышения продуктивности техники предусмотрены:
Технические характеристики и габариты
Основные технические характеристики JCB 520-40 – это грузоподъемность и предельный вылет стрелы. Погрузчик способен поднимать грузы до 2 т на минимальном вылете. При этом погрузка и выгрузка материалов может осуществляться на расстоянии 2,59 м, что является предельным вылетом. В данном случае грузоподъемность несколько снижается. Длина опорной поверхности немного увеличена по сравнению с моделью 515-40, что обусловлено увеличением грузоподъемности.
Длина машины составляет 3,38 м (до поверхности вилки), ширина – 1,56 м, высота – 1,97 м.
| Характеристика | Значение |
|---|---|
| вес техники | 4,4 т |
| максимальный груз, с которым способна работать техника | 2 т |
| предельная скорость | 20 км/ч |
| предельная высота выгрузки | 4 м |
| объем ковша | 0,5-0,7 куб. м |
Габариты JCB 541-70:
| Характеристика | Значение |
|---|---|
| длин | 2,38 м |
| ширина | 1,56 м |
| высота | 1,97 м |
| ширина колесной базы | 1,9 м |
| дорожный просвет | 0,27 м |
Двигатель
Устанавливается мотор Deutz мощностью 50 лошадиных сил или 37,5 кВт. Он работает в комплексе с гидростатической трансмиссией, характеризуется топливной экономичностью и длительным сроком службы.
Устройство
Двигатель может устанавливаться на технику сбоку или сзади, это способствует более эффективной работе. За счет установки шарнирно-сочлененной рамы достигается такой же уровень маневренности, как у фронтальной техники.
Стреловой механизм телескопического погрузчика JCB 520-40 изготавливается по специальной технологии, разработанной компанией JCB. Она заключается в инвертированном П-образном прессовании, установке цельной пластины в основании и на оголовке и нахлесте секций на расстоянии 1 м. Благодаря этой технологии конструкция стрелы получается прочной и жесткой. Гидрошланги располагаются внутри стрелового оборудования, что защищает их от повреждений. Фары встроены в шасси.
| Характеристика | Значение |
|---|---|
| Производитель двигателя | Dieselmax |
| Модель | JCB Dieselmax |
| Кол-во цилиндров | 4 |
| Мощность | 37 кВт / 50 л.с. |
| Рабочий объем | 4,4 л |
| Охлаждающее вещ-во | жидкостное |
| Крутящий момент | 175 Нм |
| Горючее | дизельное |
| Объем топливного бака | 61 л |
Преимуществами стрелы также является уменьшение точек с наибольшими напряжениями, в которых происходит излом. Все элементы тщательно проверяют в реальных условиях, после чего они устанавливаются на погрузчик. Производство агрегатов сертифицировано и соответствует ISO 9001:2008.
Ходовая часть
Колесная формула 4х4 делает погрузчик маневренным и увеличивает его проходимость.
За счет установки сварной конструкции шасси достигается высокая прочность и малый вес машины. Колеса устанавливаются равновеликие, что повышает тягу погрузчика и его производительность.
Колеса JCB 520-40
Способность маневрировать также обусловлена установкой гидростатической трансмиссии, двух надежных мостов и возможностью управления всеми колесами. Как и другая техника JCB, погрузчик может двигаться в трех режимах: управление передними колесами, четырьмя колесами (согласованно) и «крабовый ход». При малом расходе топлива JCB 520-40 способен развивать скорость до 20 км/ч.
Возможность производить работы в любых условиях основания обусловлена увеличенным клиренсом и полным приводом техники.
Операторский блок
Устанавливается кабина с боковым расположением двери, большим внутренним пространством и панорамным остеклением. Это делает ее комфортной и эргономичной. За счет низкого положения основания стрелового оборудования телескопического погрузчика JCB 520-40 у оператора есть возможность полностью осматривать рабочую площадку. Шумность в кабине снижена за счет установки звукоизоляционной прослойки в отделке салона. Также внутри располагаются такие элементы, как настраиваемое кресло на подвеске для снижения вибраций, регулируемое рулевое колесо, удобные органы управления, расположенные на передней панели, вентиляционные каналы для предотвращения запотевания и обледенения стекол, держатель для телефона и т.д.
Кабина с защитной решеткой
Основные элементы управления ДжиСиБи 520-40 расположены блочно, что позволяет манипулировать работой гидравлической системы и трансмиссии предельно быстро и качественно.
Для предотвращения поднятия груза, масса которого превышает грузоподъемность техники на определенном вылете стрелы, предусмотрена система LMI. Она подает звуковой сигнал оператору, позволяя своевременно прекратить работу.
Удобство эксплуатации и обслуживания
При разработке предполагалось, что основными качествами погрузчика станут производительность и возможность работать в течение нескольких смен без необходимости дозаправки или обслуживания отдельных элементов. Поэтому все компоненты техники обладают длительным сроком эксплуатации, а доступ к ним не загроможден для возможности замены в случае поломки.
Легко обслуживаемая трансмиссия Телескопического погрузчика JCB 520-40 является отдельным блоком, доступ к которому также прост. При техосмотре не нужно забираться на технику или под нее, все проверки производятся с уровня земли. Для доступа к моторному отсеку необходимо открыть цельный капот посредством пневматической распорки. Во избежание попадания сора и пыли устанавливаются реверсивный вентилятор и радиаторная решетка. Как и другие модели производителя, погрузчик оборудуется откидным блоком радиаторов и полом с дренированием.
Межсервисные интервалы в большинстве случаев составляют 500 моточасов. Фильтры расположены модульно, что упрощает их чистку и замену.
JCB 520-40 Loadall оборудуется многоуровневой системой отслеживания нагрузки, что гарантирует надежную и безопасную работу. Данная система предполагает установку датчиков на основных функциональных узлах. Стреловое оборудование оснащено датчиком, который передает значение нагрузки на дисплей в кабине оператора. Таким образом предотвращается перегруз. Если опасной ситуации избежать не удалось, гидравлические замки в гидравлических приводах автоматически отключают систему. Аналогичные замки устанавливаются на аутригеры, что позволяет технике оставаться на опорах в случае разгерметизации шлангов.
Чтобы избежать кражи спецтехники предусмотрен выключатель массы, который не даст запустить двигатель. Также все окна погрузчика имеют свой уникальный номер.
Навесное оборудование
Для достижения высоких характеристик JCB 520-40 по производительности, необходимо определить сферу деятельности и выбрать навесное оборудование для техники. Универсальная машина способна работать с различными дополнительными органами благодаря мощному гидронасосу (48 л за минуту и давление 230 бар). Система легкого монтажа сменных органов позволяет сократить простои при замене оборудования. Разъемы для крепления дополнительных органов идентичны, что дает возможность использовать старое навесное оборудование моделей Loadall или Quickhitch с новой техникой.
Ковш JCB 520-40
К основным видам навесного оборудования относятся ковши различного объема и конфигурации, вилы, захваты, крановые устройства и т.д. С их помощью погрузчик способен решать большее количество разноплановых задач.
Отличительной особенностью телескопического погрузчика от фронтальной техники является увеличенная высота выгрузки и возможность исполнять большее количество операций. От мачтовой вилочной техники они отличаются увеличенной высотой выгрузки и точностью.
Модификации
JCB 520-40 Agri используется в агропромышленном комплексе и в малых помещениях. Предельная высота подъема составляет 4 м, грузоподъемность – как у стандартной техники. Является альтернативой погрузчикам с возможностью бортового поворота.
JCB 520-40 Wastemaster отличается повышенной защитой. Здесь устанавливается высокопрочная конструкция, дополнительная защита днища, фар и кабины. Для защиты от неприятного запаха в случае работы на производстве по утилизации отходов, предусмотрен угольный фильтр для воздуха.
