Асфальтоукладчик Vogele Super 1600 (технические характеристики)

Асфальтоукладчик Vogele Super 1600 является универсальной строительной специальной техникой. Он способен укладывать смесь на скоростных магистралях, придомовых площадках, тротуарах, автотрассах, улицах. Машина способна не только укладывать покрытие, но и равномерно распределять смесь по основанию и уплотнять ее.

Особенности и преимущества

Популярность асфальтоукладчика обусловлена возможностью использования его на любых территориях. Он легко справляется с устройством уширенных тротуаров, небольших проезжих улиц и переулков, придомовых площадок, а также рядом других покрытий вплоть до автострад, многополосных дорог, скоростных автомагистралей.



К особенностям Фогель 1600 относятся:

• транспортировка техники может производиться по правилам габаритных грузов при условии использования низкорамного трапа;
• регулируемая ширина плиты от 2,5 м до 5 м, управление производится посредством гидравлического привода;
• система централизованной смазки, что позволяет сократить время на обслуживание машины;
• система управления Ergo Plus включает множество опций и функций. Это гарантирует удобство оператора и высокую степень автоматизации;
• выравнивание рабочего агрегата посредством системы нивелирования Nivelltronic Plus;
• на плиту разравнивания дополнительно можно установить уширители, позволяющие устраивать полосы шириной 6,5 м (стандартная сборка) или 8 м (опция);
• различные вариации рабочего органа. Наибольшей популярностью пользуются плита с подогревом от электросети и вибробрус для уплотнения смеси. Также опционально устанавливаются планки для прессования;
• гусеничный ход.

Модификации

Асфальтоукладчик имеет несколько поколений:

1. Vogele Super 1600-1 был поставлена на конвейер в 2003 г., последняя модель выпущена в 2007 г.
2. Фогель 1600-2 впервые увидел свет в 2006 г., после его выпуска прекратилось производство предыдущего поколения машин. Производство данной модели было остановлено в 2014 г.

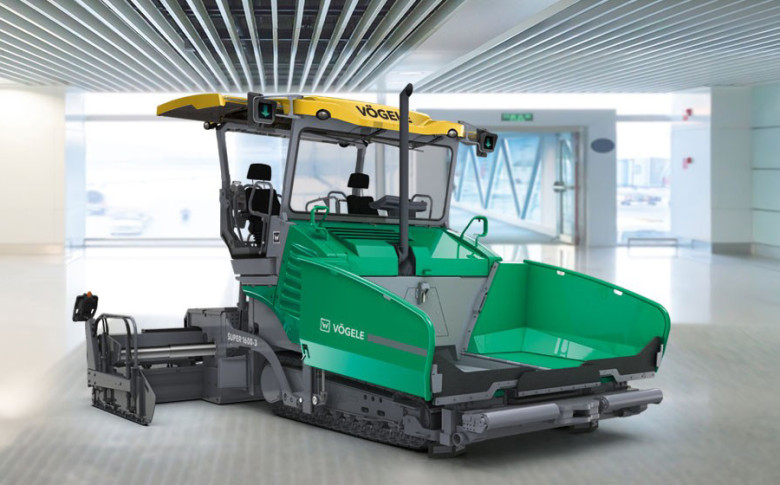

3. Асфальтоукладчик Vogele Super 1600-3 стал современным последователем предыдущих поколений строительной спецтехники. Выпускается в настоящий момент.

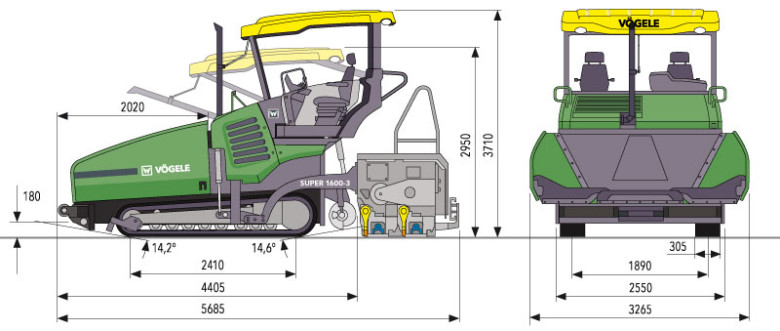

Технические характеристики и габариты

Высокие технические характеристики асфальтоукладчика Vogele Super 1600 присущи всем поколениям. Благодаря им техника пользуется особенной популярностью с 2003 года.

Топливный бак	300 л
Электрическая система	24 В
Производительность	600 т/ч
Масса	18,4 т

Двигатель

Технические характеристики Vogele Super 1600 напрямую зависят от двигателя, которым оборудуется машина. Первое поколение оборудовалось мотором производства компании Deutz до 2003 г., в последующем асфальтоукладчик снабжался двигателем производства Perkins.

Второе поколение также оснащено дизельным четырехцилиндровым силовым агрегатом Perkins мощностью 100 кВт и объемом 4,4 л. В стандартную комплектацию мотора входит система прямой подачи горючей смеси, турбонаддув, интеркулер, система жидкостного охлаждения. Сжатие происходит в соотношении 16,2/1.

Третье поколение также комплектуются четырехцилиндровыми моторами, но произведенными компанией Cummins. Модель QSB 4.5 С155 характеризуются мощностью 116 кВт и частотой вращения 2000 оборотов за минуту. В зависимости от условий работы производится переключение в эконом-режим, при котором снижается потребление топлива, а мощность и частота вращения снижаются на 10 кВт и 300 оборотов в минуту соответственно. Силовая установка имеет сертификаты качества выхлопа Tier 3 и Stage 3а. Объем топливного бака составляет 300 литров. Расход топлива асфальтоукладчика Vogele Super 1600 третьего поколения составляет 7,4 Д (л/маш.-час.).

	Vogele Super 1600-1	Vogele Super 1600-2	Vogele Super 1600-3
Производитель	Perkins	Perkins	Cummins
Модель	1104C-E44TA	1104D-E44TA	QSB 4.5 С155
Полная мощность	96 кВт	100 кВт	116 кВт
Мощность измеренная при	2000 об/мин.	2000 об/мин.	2000 об/мин.
Количество цилиндров	4	4	4

Для сохранения рабочих характеристик Vogele Super 1600-3 оборудуется многосекционным радиатором, который гарантирует предельную эффективность работы в любых условиях.

Современная система воздушного охлаждения двигателя позволяет поддерживать оптимальную температуру, что положительно сказывается на длительности службы установки. В систему входит управляемый вентилятор и улучшенный воздушный канал. Благодаря данной системе техника может использоваться при любых климатических условиях.

Система EcoPlus сокращает количество загрязняющих веществ в выхлопе, уровень шума и потребление горючего.

К другим особенностям асфальтоукладчика относятся:

• управляемый вентилятор. Скорость наддува зависит от климата рабочей среды и нагрузки на силовую установку. Устанавливается гидропривод, который создает меньше шума при работе и обладает повышенной эффективностью;
• управляемый охладительный масляный контур. Гидравлическое масло нагревается с помощью термостата до требуемой температуры в считанные минуты, что позволяет практически сразу приступать к работе. При дальнейшем повышении температуры открывается клапан для пропуска масла через радиатор;
• автоматическое отключение насосов. При бездействии машины гидравлические насосы отключаются, что позволяет сократить потребление горючего и запустить силовой агрегат в условиях отрицательных температур.

Устройства транспортировки и распределения смеси

Ширина укладывания покрытия в сложенном состоянии	2550 мм
Максимальная ширина укладывания покрытия	8000 мм
Максимальная толщина покрытия	300 мм
Максимальная скорость укладывания покрытия	24 м/мин
Максимальная скорость перемещения	4.5 км/ч
Диаметр шнекового транспортера	400 мм

Устройства, распределяющие асфальтобетон в шнековой камере, обеспечивают его оптимальный уровень. Гидравлические моторы конвейерных лент и шнеков высокой мощности рассчитаны на укладку 600 т смеси за час работы.

В бункер для приема асфальтобетона вмещается 13 т смеси, а за счет установки подвижных боковин достигается полное ее использование.



Ленточный питатель оборудуется по бокам гидроприводами. Регулировка интенсивности движения ленты производится посредством электросхемы на потенциометре. Это дает возможность оператору самостоятельно следить за количеством подаваемого асфальтобетона. Автоматическое управление основано на применении контроллеров. Лента может двигаться со скоростью до 25 м за минуту с реверсным ходом. Дно бункера выполняется из листов, которые закреплены с помощью замков на цапфах. Они являются заменяемыми.

Шнековый распределитель асфальтоукладчика Vogele Super 1600 оборудуется гидроприводами вращения. Управление осуществляется вручную посредством электрической схемы или по контроллерам. Лопасти шнеков имеют 40 см в диаметре. Уровень шнека регулируется вручную до 14 см или 20 см с помощью шпинделя и гидравлики соответственно. Дополнительный реверс и регулировка положения требуются при установке уширителей.



Узел нагрева представляет собой стержень с нагревателями мощностью 18 кВт. После первого нагрева исполнительного органа включается тактовая фаза (период 30 секунд).

Система нивелировки входит в базовую сборку. Составляющие части:

• лыжи длиной два и семь метров, предназначенные для оснащения копирной струной;
• контроллер отклонения поперечной оси;
• контроллеры на щупе, лыже и шпинделе;
• система Nivelltronic Plus.

Силовой привод

Силовой привод асфальтоукладчика Фогель 1600 устанавливается гидростатического типа с плавным переключением крутящего момента. Редуктор предназначен для передачи вращающего усилия на валы гидронасосов. При этом в работу включаются:

• гидропривод опциональных планок, вибробруса, плиты, боковых стенок бункера;
• узел основного органа;
• регулятор положения основного органа;
• шнековый распределитель;
• ленточные питатели.

Ходовая часть

Тележки гусениц приводятся в движение посредством гидроприводов. За счет внушительной длины ходовых тележек обеспечивается увеличенная площадка опирания и предельное тяговое усилие. Это дает возможность асфальтоукладчику Vogele Super 1600-2 передвигаться с неизменной скоростью при любых условиях.

Устойчивое передвижение без отклонений, высокая маневренность и другие характеристики обусловлены использованием независимого электроуправления гидравлическими моторами двух тележек гусениц.
Для изменения режима работы используется переключатель, установленный в кабине.

Предельная скорость движения техники составляет 4,5 км/ч.

Гусеничная лента состоит из траков с прорезиненными башмаками. Для возможности самостоятельно заезда и спуска с транспортной платформы предусмотрена специальная конструкция ходовой части. Мотор-колеса оснащается дисковой тормозной системой, не требующей настройки.

Гидравлическая система

Гидросистема асфальтоукладчика Vogele Super 1600-2 обладает неизменными показателями при температуре окружающей среды до +50 градусов. Гидравлическое масло охлаждается посредством надувочного воздуха, а также в случае значительного повышения его температуры проводится через многосекционный радиатор.
Все узлы соединения герметичны и имеют уплотнители. Дополнительно можно устанавливать исполнительное оборудование без использования одного из гидронасосов. Гидравлика характеризуется простотой ухода. Распределением гидрожидкости занимается редуктор. Для быстрой и качественной замены насосов или клапанов системы предусмотрено их блочное расположение. Для повышения температуры рабочего оборудования используется генератор высокой производительности. Он присоединяется к фланцам, а фланцы – к гидравлическому насосу, что позволяет отказаться от техобслуживания генератора.

Кабина оператора

На асфальтоукладчик Vogele Super 1600 устанавливается открытая кабина. Стойки выполняются из металла, а покрытие – из армированного стекловолокна. При необходимости между стойками можно повесить шторы.

Для обеспечения хорошей видимости рабочей площадки кресла водителя и оператора могут сдвигаться в сторону. Водитель следит за состоянием машины, в том числе приемного бункера, рабочего оборудования, контроллеров и шнековой камеры. Это позволяет полностью контролировать количество подаваемой смеси и асфальтобетона в бункере.

Панель приборов имеет возможность регулировки. Она смещается в сторону, поворачивается наружу и имеет изменяемый уклон.

Для обеспечения безопасности и простоты доступа в кабину предусмотрены удобная лестница и ступени.

Система управления

Пульт управления может изменять свое положение в зависимости от вида работ. На него устанавливается цветной монитор, где выводятся данные о состоянии машины. Качественная характеристика готового покрытия напрямую зависит от работы исполнительного оборудования. Благодаря простоте и надежности системы управления достигается высокая эффективность и производительность работ, а материал укладывается качественно.

Маневренность обусловлена изменением скорости вращения гусеничной ленты. Управление лентами производится посредством электронного дифференциала.

Пульт исполнительного оборудования разработан в соответствии с пожеланиями операторов. Часто нажимаемые клавиши покрыты водонепроницаемым материалом и срабатывают при простом касании. Здесь расположены элементы управления основными параметрами асфальтоукладчика и его оборудования. Информация с него передается на монитор. Высокие технические характеристики Vogele Super 1600-2 обусловлены возможностью контроля качества и параметров покрытия по бокам исполнительного оборудования. С помощью данного пульта можно регулировать параметры трамбовки, скорость движения лент и т.д. Простота управления обеспечивается за счет понятного интерфейса.

На технику устанавливается единый выключатель, который блокирует все элементы. При включении его не требуется дополнительная настройка, т.к. все параметры сохраняются.

Также устанавливается система контроля DPC, которая собирает информацию со всех датчиков и контроллеров, обрабатывает ее и выводит на экран. В состав системы входят несколько модулей, отвечающих за работу:

• генератора (GM);
• системы управления, обеспечивает взаимодействие пульта в кабине и исполнительного оборудования (TUSC);
• тягового усилия, обеспечивает изменение скорости рабочего цикла при прямолинейном и криволинейном движении (TM);
• отслеживания нагрузки, предотвращает превышение нагрузки и отказ техники, отвечает за работу гидроприводов, регулирует температуру двигателя и рабочего оборудования (ELC);
• двигателя, гарантирует высокую мощность, переключение режимов, эффективность и производительность работ, экономичность и экологичность (EM).

Также система исключает превышение допустимой нагрузки на генератор, избыточную температуру и рационализирует работу.

Удобство эксплуатации и обслуживания

Система централизованной смазки асфальтоукладчика Super 1600 входит в стандартную комплектацию техники. Из общей емкости масло распределяется на подшипники, функциональные узлы и т.д. Уровень масла выводится на мониторе оператора.

Существует несколько систем, которые гарантируют повышенную производительность работ. Это автоматические системы, которые реагируют на условия работы:

• EcoPlus предназначена для сокращения загрязнений в выхлопе и потребления горючего;
• ErgoPlus 3 включает большое количество опций;
• AutoSet Plus повышает маневренность техники в условиях работ на ограниченных площадях, эффективность и качество работ при этом остаются неизменно высокими;
• PaveDock Assistant предназначена для ускорения и лучшей согласованности погрузки рабочей смеси в бункер.

Рабочие органы

На асфальтоукладчик Super 1600-2 могут устанавливаться два вида рабочего оборудования – АВ500 и АВ600. При этом эффективность работ с любым из них остается высокой.

Оборудование оснащается системой 1-трубных телескопических направляющих. Последние являются жесткими и прочными, а точность выполнения работ высчитывается до миллиметра. Благодаря качественному брусу и вибратору достигается максимальное уплотнение смеси, что обеспечивает долговечность покрытия. Они имеют такую же ширину, как и рабочее оборудование.

Основные органы также имеют несколько вариантов исполнения. Наиболее популярная модификация – АВ500-TV. В данном агрегате устанавливается плита с электрическим подогревом, трамбовочный брус и вибратор. Опционально можно установить прессующие планки.
