Грунтовый каток Shantui SR12 (технические характеристики)



Грунтовый каток Shantui SR12 предназначен для производства дорожных работ. Он характеризуется высокой продуктивностью и способностью качественно утрамбовывать и уплотнять асфальтовое покрытие за счет наличия вибрации. Помимо дорожного полотна агрегат отлично справляется с уплотнением таких материалов, как песок, гравий, щебень и связные грунты. Наибольшая эффективность использования катка достигается при выполнении дорожных работ, асфальтировании территорий аэропортов, а также при укладке железнодорожного полотна.

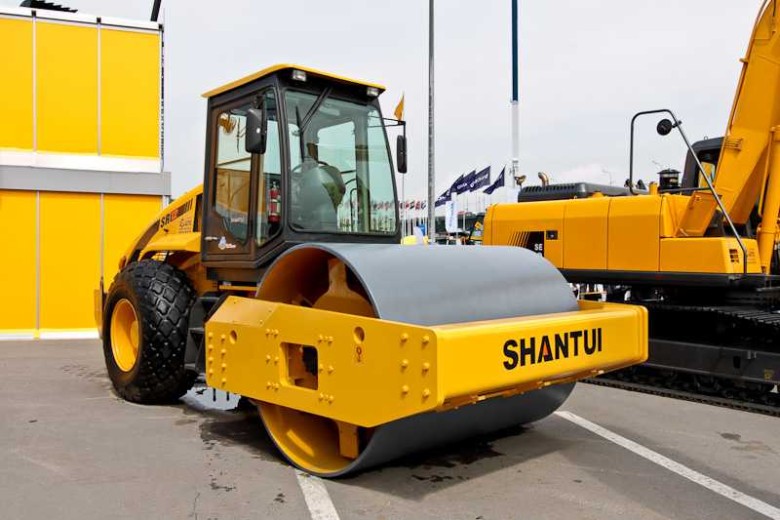

Фото Shantui SR12

Фото Shantui SR12

Особенности и преимущества

Гидравлический каток Шантуй СР 12 является крупногабаритной строительной специальной техникой, и обладает большим весом. При этом машина зарекомендовала себя как надежный, мобильный и работоспособный агрегат с отменными ходовыми качествами. Предельный угол наклона, преодолеваемый катком, составляет 30 градусов.

Разрабатывалась техника для строительства дорог на территории аэропортов, железнодорожных коммуникаций и других крупных объектов. Он легко справляется с трамбовкой многих материалов, среди которых мелкообломочный материал, песок и грунты с различными свойствами.

Грунтовый каток Shantui SR12 – это самоходная машина, оснащенная мощной вибрационной установкой, позиционируемая как надежная и стабильная техника. Потребители отмечают высокие технические характеристики катка, сопоставимые с аналогичными показателями конкурентов западного производства.



К основным преимуществам строительной спецтехники относятся:

  • просторная кабина оператора, в стандартную комплектацию которой входит установка системы кондиционирования;
  • основные комплектующие производятся компаниями с мировой известностью. Это касается силовой установки, гидронасосов, соединительных элементов и т.д.;
  • давление в основных системах постоянно отслеживается бортовым компьютером;
  • использование современных разработок, позволяющих буксировать Shantui SR12-5 на малые дистанции с наибольшей продуктивностью;
  • эффективность трамбовки обусловлена установкой вибрационного агрегата, гарантирующего двойную частоту и амплитуду вибрации;
  • управление техникой и основными ее функциями производится с помощью гидропривода;
  • каток оснащен двумя приводами, трансмиссией с двухступенчатой вариаторной передачей и качественной системой гидравлики.

Технические характеристики и габариты

Основной технической характеристикой Shantui SR12 является его вес, который составляет 20 т. При этом габариты машины также весьма внушительны: длина – 5,91 м, ширина – 2,35 м, высота – 3,1 м. Спецтехника характеризуется мобильностью, высокими ходовыми качествами, может подниматься по основанию с уклоном до 30 градусов, имеет небольшой радиус поворота.

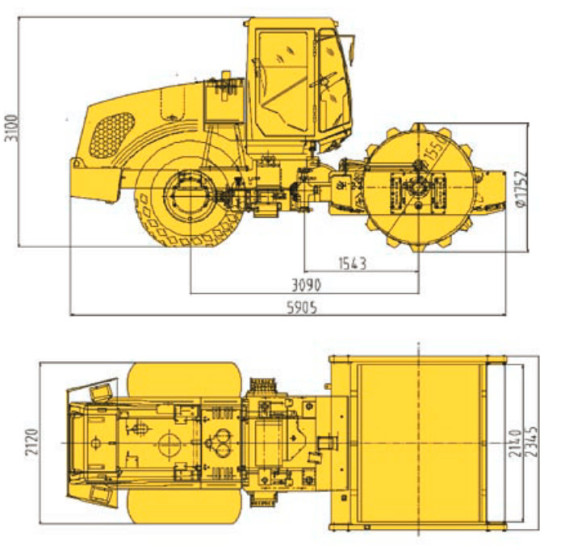

Габаритные размеры Shantui SR 12

Габаритные размеры

  SR12-5 SR12P-5
Весовые и размерные характеристики
Эксплуатационная масса 12300 кг 13450 мм
Нагрузка на передний валец 7100 кг 8250 кг
Нагрузка на задний мост 5200 кг
Статическая линейная нагрузка на валец 325 Н/см 378 Н/см
Рабочая ширина (ширина вальца) 2140 мм
Диаметр вальца 1550 мм 1752 мм
Количество кулачков вальца 154
Высота кулачка 95 мм
Габаритные размеры (длина х ширина х высота) 6021 х 2402 х 3127 мм
Характеристики хода
Угол поворота (складывания) полурам ±36°
Угол осцилляции (качания) полурам ±12°
Преодолеваемый подъем 48%
Минимальный радиус поворота 5500 мм
Характеристики вибрации
Частота 30 / 33 Гц
Амплитуда 1,8 / 1,0 мм 1,4 / 0,78 мм
Трансмиссия
Тип Гидростатическая с приводом на передний валец и задние колеса
Скорость движения, I/ II 0-5,3 / 0-9,9 км/ч
Привод, спереди / сзади Мотор-колесо / Ось


Модификации

Одной из модификаций стандартной модели является Shantui SR12M, которая отличается наличием механического привода и моделью силовой установки (DEUTZTD226B-4). Мощностные показатели ее значительно ниже, чем у базовой модели – 80 кВт.

Вторая модификация — улучшенная версия Shantui SR12P. Отличительная черта нового катка – устройство кулачкового бандажа, который значительно повышает производительность работ и сокращает их продолжительность. Также на машину устанавливается другая модель двигателя — WP6G140E22 мощностью 105 кВт.



Также существуют современные разработки: Shantui SR12-2, Shantui SR12-3, Shantui SR12P-5.

Двигатель

На каток устанавливается силовой агрегат производства компании Weichai Deutz. Четырехтактная модель характеризуется мощностью 105 кВт и частотой вращения вала двигателя 2000 оборотов за минуту. Благодаря использованию современного улучшенного мотора достигаются отменные технические характеристики Shantui SR12-5 и его стандартной модели. Двигатель оснащен системой жидкостного охлаждения и турбонаддувом.

Устройство

Ролики с механическим и гидравлическим приводом подвергаются вибрации с двойной амплитудой. Это гарантирует максимальную трамбовку рабочей поверхности, эффективность и производительность, а также положительно влияют на преодоление наклонных участков.

Диаметр основного барабана составляет 1,5 м, опционально может устанавливаться барабан диаметром 1,75 м. Давление на рабочую поверхность составляет 453 кг/см2, при этом рабочий орган поворачивается на угол до 36 градусов в сторону и до 15 градусов вниз. Регулировка частоты колебания и амплитуды производится через вибрационный блок, это позволяет уплотнять рабочее основание с максимальной эффективностью.

Для трамбовки используется барабан диаметром 0,55 м. В нем также имеется вибрационный агрегат, отвечающий за качество обрабатываемой грунтовым катком Shantui SR12 поверхности и повышающий производительность машины. Частота колебаний, производимых установкой, составляет 30 Гц. Существует возможность выбора рационального темпа работы посредством установки одного из двух стандартных режимов.

Ходовая часть

При подъеме на уклон предусмотрено использование гидростатического привода на передний вал и задний мост с дифференциалом самоблокировки.

На катке используется трехступенчатая система торможения, рабочий механизм с гидроприводом действия, а также стояночный агрегат дискового типа. Система отличается высокой безопасностью, надежностью и длительным сроком службы.

Шантуй СР 12-5 способен преодолевать уклон до 40%.

Гидравлическая система

На спецтехнику устанавливается оптимизированная гидросистема. Основные составляющие производятся компаниями с мировой известностью, поэтому характеризуются надежностью и долговечностью. Для осуществления контроля качества уплотнения предусмотрена установка специального прибора.

Кабина оператора

Цена Shantui SR12-5 зависит от комплектации техники. На стандартную модель устанавливается кабина, соответствующая последним нормам по охране труда. Также в базовой модели предусмотрено наличие кондиционера, системы отопления, настраиваемого кресла с амортизаторами. Высокий уровень изоляции исключает проникновение пыли и загрязнений в салон через воздушные каналы. Шумность сведена к минимуму, что снижает нагрузку на оператора и гарантирует высокую продуктивность на протяжении всей смены. На машину устанавливается гаситель вибрации, что также благоприятно сказывается на состоянии водителя.



Панорамный обзор обеспечивается за счет сплошного остекления. Таким образом, повышается безопасность работ, обеспечивается производительность и снижается воздействие неблагоприятных факторов на оператора.

Удобство эксплуатации и обслуживания

Одновальцовый каток Shantui SR12 характеризуется наличием просторного отсека двигателя, благодаря которому обеспечивается простота и удобство проведения сервисных работ.
