Грейдер John Deere 772G (технические характеристики)



Строительная специальная техника John Deere 772G характеризуется отменными техническими качествами и может оборудоваться различными навесными органами, за счет которых расширяется область применения. Автогрейдер выпускается в двух модификациях – со спаренной осью или полным приводом в три оси. На машину устанавливается силовая установка объемом 9 л, отличающаяся экономичностью и высокой эффективностью. При этом мощность агрегата сопоставима с мощностью продуктов мировых производителей.

Грейдер John Deere 772G

Грейдер John Deere 772G

Особенности и преимущества

Благодаря установке полного привода сила тяги увеличивает на 35% по сравнению с аналогичной техникой с задним приводом. Это положительно сказывается на скорости выполнения рабочих операций и сокращении количества захваток. В стандартную комплектацию автогрейдера в качестве рабочего оборудования входят задний рыхлитель и фронтальный отвал.

Система управления была усовершенствована, теперь управление техникой производится легко и непринужденно. В результате изменений появились новые функции, увеличился угол обзора, повысилась производительность. Передние стекла устанавливаются большими по площади по сравнению с окнами предыдущих поколений машин. Также предусмотрена стационарная консоль.



Фото John Deere 772G

К основным преимуществам техники относятся:

  • два типа управления – рычажное и рулевое;
  • большой угол обзора;
  • в стандартную комплектацию входит установка качественной трансмиссии, гидравлической системы, оси и системы кондиционирования;
  • качество выхлопа силового агрегата соответствует нормам Tier.

Технические характеристики и габариты

Главные технические характеристики автогрейдера John Deere 772G:

  • вес – 19 т;
  • высота фронтального рабочего органа – 0,69 м;
  • ширина фронтального оборудования – 4,27 м;
  • предельная скорость движения – 45 км/ч.

При этом габариты John Deere 772G составляют 10,57 м х 2,69 м х 3,18 м.

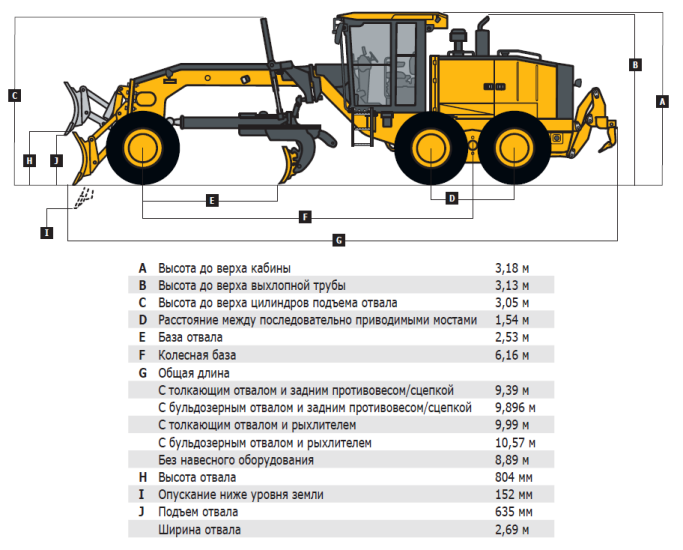

Габаритные размеры John Deere 772G

Габаритные размеры

Двигатель

На машину устанавливается силовой агрегат собственного производства. Модель PowerTech Plus гарантирует топливную эффективность по сравнению с аналогами при схожих мощностных характеристиках. К преимуществам модели относится высокая мощность, которая обеспечивает продуктивность, а также простота ухода.



Стандартно двигатель комплектуется системой прямой подачи горючей смеси, в состав которой входит топливораспределительная рампа (HPCR). Она отвечает за подачу необходимого количества топлива, и повышает эффективность агрегата. Также в базовой сборке устанавливаются четырехклапанные головки цилиндров, каналы впуска и выпуска на которых направлены в разные стороны, турбонагнетатель с изменяемой конфигурацией (VGT) и системой рециркуляции выхлопа для понижения температуры газа (EGR). Качество выхлопа соответствует нормам Tier 2, при этом топливная эффективность гораздо выше, чем при установке двигателя Tier 3.

Расход топлива John Deere 772G ниже, чем у конкурирующих машин. Это возможно благодаря установке улучшенной топливной системы и гидравлики с закрытым центром.

Изготовитель и модель John Deere PowerTech 6090H
Цилиндры 6
Рабочий объем 9,0 л
Номинальные обороты 2100 об/мин
Эффективный максимальный крутящий момент 1288 Нм при 900 об/мин
Запас по крутящему моменту 55%

Система охлаждения

Реверсивные вентиляторы могут отклоняться, частота вращения лопастей зависит от количества тепла. Воздух в охладительную систему попадает через воздухоприемники, в которых установлены фильтры с диаметром отверстий 2 мм. В результате очищенный воздух подается медленно и не создается вакуум.

Чтобы уменьшить длину автогрейдера предусмотрена блочная установка охладителей. При этом агрегаты располагаются друг под другом, и качественно охлаждают воздух. Такие элементы, как трансмиссия, гидравлическая система, ось и система кондиционирования, монтируются на подвижные петли, которые при обслуживании можно отклонить для облегчения чистки агрегатов.

Чтобы гарантировать высокие технические характеристики John Deere 772G при работе на запыленных территориях предусмотрен реверс вентилятора с периодичностью от десяти до сорока минут. Для управления реверсом используются специальные функции на мониторе в кабине машиниста, они входят в стандартную комплектацию на моделях G-Series.

Конструкция

За счет усовершенствования конфигурации рамы автогрейдер обладает увеличенным просветом фронтального органа, поворотной платформы и расширенной рабочей зоной органа. Также положительный эффект наблюдается при развороте отвала в режим резания основания.

Высокая прочность шарнира обусловлена установкой конических роликовых подшипников высокого качества.



В John Deere 772 G воплощена новая технология – NeverGrease, которая представляет собой контактное соединение. Благодаря данной конструкции продолжительность сервисных работ, а именно смазки агрегатов, сокращается более чем на 50%. Эффективность работ остается высокой за счет плотных узлов соединения. Наибольшую значимость конструкция имеет при нивелировке отвала (IGC).

Фронтальная консоль узкая, опора отвала характеризуется повышенной обтекаемостью, что гарантирует превосходный обзор рабочей площадки. Серия машин GP отличается уменьшенной рулевой колонкой и отсутствием стандартных узлов управления.

Ходовая часть

Собственной разработкой компании является устанавливаемая на автогрейдер трансмиссия PowerShift. В ее состав входят муфты и подшипники высокого качества и надежности, которые обеспечивают безотказную работу в течение длительного времени.

Блокировка дифференциала автоматического типа активируется при движении автогрейдера John Deere 772G по прямой, при осуществлении поворота она временно отключается, при выезде на прямую снова активируется. При этом угол поворота должен превышать десять градусов.



Шины

Привод на шесть колес позволяет распределять массу машины равномерно на все мосты. Привод гидростатического типа состоит из двух каналов, что гарантирует производительность при выполнении любых операций. Техника предназначена для выполнения простых, сложных, грязных и узкопрофильных работ, при этом продуктивность ее намного выше аналогичного показателя конкурирующих машин.

Компьютерное управление трансмиссией и КПП осуществляется на основании событийно-управляемого программирования (EBS). Это дает возможность контролировать степень нагруженности двигателя и другие показатели техники с целью оптимизации переключения передач.

Трансмиссия
Гидростатические насосы 64 см3
Гидромоторы колес 60 см3
Максимальные скорости хода
1-я передача 3,9 км/ч
2-я передача 5,4 км/ч
3-я передача 7,7 км/ч
4-я передача 10,9 км/ч
5-я передача 16,3 км/ч
6-я передача 23,0 км/ч
7-я передача 32,1 км/ч
8-я передача 45,2 км/ч
Передний мост
Угол качания (полный) 32°
Угол наклона колес (во всех направлениях) 20°
Рулевое управление
Радиус поворота (рулевое управление передними колесами и сочлененной рамой) 7,21 м
Поворот рамы (вправо и влево) 22°

Кабина оператора

За счет установки современной улучшенной панели управления достигается повышенная производительность, увеличенный угол обзора, а также удобство управления. Пульт грейдера Джон Дир 772 несколько уменьшен, а передние стекла увеличены по площади, это обеспечивает безопасность при работе и превосходную видимость.

В салоне имеется свободное пространство для установки автомобильного холодильника. Также предусмотрено место для чашки.



Кабина оператора

При сборке Grade Pro устанавливается кресло Premium с обогревом спинки. Отличается данное сидение от стандартного высотой и шириной, данные параметры увеличены. Также усилены боковые подпорки и есть возможность настройки поясничной опоры.

В салоне достаточно низкий уровень шума, что снижает нагрузку на оператора в течение рабочей смены. Для обеспечения повышенной комфортности предусмотрена установка монитора в кабине оператора. С его помощью производится проверка состояния автогрейдера, данные о которой выводятся в качестве аналоговых и цифровых указателей и индикаторов. Информация о состоянии John Deere 772, команда на нивелировку отвала и проверка активности систем выполняется из кабины без необходимости использования специальных инструментов и оборудования. Для устранения неисправностей достаточно проверить код, выводимый на экран.



Кабина оператора

В стандартную сборку входит монтаж камеры заднего вида, сигнал от которой передается на монитор. Это удобно при работе на малых площадях и в условиях плотной городской застройки. Камера активируется при переключении КПП в режим заднего хода или вручную по желанию оператора.

Функция поперечного уклона также настраивается посредством монитора, она отвечает на уклон фронтального рабочего органа. Дальнейшее управление ею производится с помощью рычага подъема оборудования. При работе автогрейдера в автоматическом режиме функция может использоваться в качестве датчика уклона.



Фары и габариты

Система управления

Запуск двигателя Джон Дир 772 производится посредством нажатия кнопки, без ключа зажигания.

Комплектация Grade Pro имеет множество преимуществ. Одним из них является автоматическое преодоление наклонного участка дороги, при этом управление осуществляется с помощью рычага. При работе машинист устанавливает уклон фронтального органа и рабочую сторону, которые остаются управляемыми. Далее система самостоятельно настраивает другую сторону (гидроцилиндр) в зависимости от выбранного угла наклона.

Система Grade Pro exclusive обеспечивает максимальную эффективность работы и предназначена для быстрого обучения оператора.

В комплектации Grade Pro могут устанавливаться системы нивелировки Topcon и Trimble, управление которыми производится посредством рычажной системы и кнопок.

На подлокотнике также расположены кнопки управления некоторыми функциями. Удобное их положение позволяет быстро и качественно выполнять поставленные задачи. Направление движения грейдера John Deere 772G устанавливается с помощью рычага слева или руля.

Пульт управления может выполняться в двух вариациях — Grade Pro с переключением основных функций на подлокотнике, или эргономичная панель со стандартным управлением. Обе консоли характеризуются быстрым откликом, плавностью реагирования и надежностью. Для управления грейдером предусмотрен рычаг бокового перемещения отвала.

Возврат к передвижению по прямой приводит к выравниванию шарнирно сопряженной рамы посредством нажатия одной клавиши, что гарантирует сокращение времени на выполнение поставленной задачи.

Дополнительный функционал активируется посредством мини-рычагов, установленных на правом подлокотнике, а также крупных спаренных рычагов, предназначенных для управления главными агрегатами.

Удобство эксплуатации и обслуживания

Наряду с отменными техническими характеристиками автогрейдера Джон Дир 772 стоит отметить и такое преимущество, как простота ухода за машиной. Бак для дизельного горючего находится в задней части машины, доступ к нему открывается с уровня земли. Вместительность емкости – 360 л, чего хватает на длительное время работы. Для защиты бака снизу предусмотрена стальная пластина.

Функциональный узел для обслуживания гидравлической системы, осей и замены фильтров находится с правой стороны. Клапаны грейдера имеют цветовую индикацию, которая облегчает процесс их очистки и замены. Приемник для жидкостей также легко обслуживаемый, характеризуется длительным сроком службы. Крышки баков окрашены в те же цвета, что и клапаны.



Система автоматического отключения силовой установки позволяет сократить расход дизеля, понижает шумность, сокращает изнашиваемость составных частей самого агрегата, трансмиссии и гидросистемы. Длительность бездействия до отключения мотора определяется оператором.

Для запуска двигателя предусмотрен ввод кода безопасности. Это исключает несанкционированное управление техникой. Код устанавливается посредством цифровой клавиатуры на ЖК-мониторе в кабине оператора.

Навесное оборудование

Цена John Deere 772G зависит от комплектации и наличия дополнительных опций.

Для производства земляных работ предусмотрены такие навесные органы как скарификатор, который может устанавливаться в любой части машины, отвалы различной вместимости и формы, а также V-образные плуги.

По сравнению с предыдущими моделями просвет фронтального рабочего органа увеличен на 0,38 м.

Замена изнашиваемых вставок производится с помощью ключа 9х16”, длительность замены – не более 2 часов. Данные элементы предназначены для плотного соединения отвала и рамы, что гарантирует точность работ. Это качество особенно важно при выполнении финального разравнивания территорий. Вставки являются настраиваемыми, для этого нужен винтовой домкрат. Длительность регулировки – не более 5 минут.

Грейдерный отвал
Длина 4,27 м
Высота (измеренная вдоль дуги, включая режущую кромку) 686 мм
Толщина 25 мм
Режущая кромка
Толщина 19 мм
Ширина 203 мм
Бульдозерный отвал
Подъем над землей 635 мм
Задний рыхлитель/кирковщик
  Рыхлитель Задний кирковщик
Ширина захвата 2,21 м 2,18 м
Подъем над землей 602 мм 810 мм
Максимальное заглубление 426 мм 323 мм

Стоимость нового и б/у

Цена автогрейдера John Deere 772G без пробега в стандартной комплектации составляет 11,8 млн. руб. Модель с отработанными моточасами обойдется минимум в 7,5 млн. руб.
