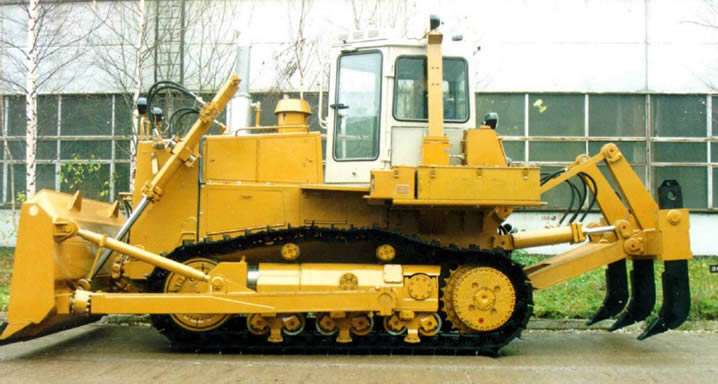

Бульдозер Т15.01 (технические характеристики)

Бульдозерно-рыхлительный агрегат на базе трактора Т-15.01 предназначен для выполнения комплекса работ в промышленном, нефтегазовом, гидротехническом, дорожном строительстве, мелиорации, горнодобывающей промышленности в различных климатических зонах при температуре окружающего воздуха от +50 до -50 С.

Двигатель бульдозера, трактора Т-15.01

Гидротрансформатор на трактор, бульдозер Т-15.01

      Гидротрансформатор прозрачный, с диаметром рабочих колес 410мм, максимальным коэффициентом трансформации К=2,9 и максимальным к.п.д.=0,906. Гидротрансформатор обеспечивает использование максимального крутящего момента двигателя трактора и бесступенчатое его регулирование в зависимости от нагрузок на рабочих органах выполнен в едином блоке с редуктором привода насосов.

Бортовые передачи бульдозеров, тракторов Т-15.01

      Бортовые передачи двухступенчатые, состоят из цилиндрической прямозубой передачи и планетарного ряда, обеспечивают надежную и долговечную передачи крутящего момента к гусеницам трактора Т-15.01. Плавающие торцевые уплотнения типа "DUO-CONE" обеспечивают герметичность бортовых передач бульдозера.

Трансмиссия трактора, бульдозера Т-15.01

      Трансмиссия трактора состоит из планетарной коробки передач (ПКП), согласующего редуктора и главной передачи, выполненных в виде единого силового блока. ПКП - трехскоростная, полностью реверсивная с переключением передач под нагрузкой гидроуправляемыми дисковыми фрикционными муфтами.

Ходовая система тракторов, бульдозеров Т-15.01

      Рама тележки с двумя катками, опирающимися на резиновые амортизаторы. Каждая каретка имеет по два опорных катка, прокачивающихся на коленчатообразном рычаге, укрепленном на раме тележки. Направляющее колесо имеет внутреннее подрессоривание через резиновые элементы. Рама тележки прокачивается относительно оси, установленной в раме трактора Т-15.01 и не передает ударные нагрузки от рабочего оборудования бульдозера, от переменного тягового усилия непосредственно на звездочку бортового редуктора. Возможность снижения ударных нагрузок, лучшее сцепление с грунтом обеспечивает ходовой системе трактора с микроподрессориванием лучшие тяговые свойства и повышение рабочих скоростей без ухудшения комфорта оператора.
Число опорных катков гусеницы трактора: 12 (по 6 с каждой стороны)
Число поддерживающих катков гусеницы трактора: 4 (по 2 с каждой стороны)

Механизмы поворота и тормоза трактора, бульдозера Т-15.01

      Непостоянно замкнутые бортовые фрикционы и постоянно замкнутые остановочные тормоза тракторов выполнены в виде многодисковых муфт, работающих в масле. Обеспечивают легкое и плановое управление трактором Т-15.01.

Гусеницы на тракторы, бульдозеры Т-15.01

      Гусеницы с уплотнением и смазкой шарниров на весь срок эксплуатации, с разъемным замыкающим звеном гусениц.



Гидравлическая система тракторов, бульдозеров Т-15.01

Кабина на трактор, бульдозер Т-15.01

      Одноместная, установленная на резиновых амортизаторах. Шумопоглащающая обивка, большая, обеспечивающая максимальную обзорность, площадь остекления стеклопакетами, исключающими обледенение стекол, подрессоренное, регулирумое под индивидуальный вес и рост оператора сиденье, вентиляционная установка с калориферным обогревателем обеспечивают оператору комфортные условия труда. Кабина трактора оборудуется независимым отопителем, работающим на дизельном топливе. По заказу потребителя на трактор может устанавливаться кондиционер.

Бульдозерное оборудование тракторов Т-15.01

Рыхлительное оборудование бульдозера, трактора Т-15.01

Заправочные емкости и топливная система тракторов Т-15.01

Технические характеристики и габариты бульдозера, трактора Т-15.01
