ПОГРУЗЧИК ROTO 40.25 MCSS. ЭЛЕКТРИЧЕСКАЯ СИСТЕМА (ПЕРИОДИЧЕСКОЕ ТО)

Некоторые проблемы могут быть вызваны следующими причинами:

не заряжена батарея низкий уровень электролита коррозия или потеря контакта перегорание предохранителя слабое натяжение ремня генератора


подзарядить или заменить довести до уровня очистить, восстановить установить причину и заменить подтянуть или установить новый

Другие проблемы должны устраняться квалифицированным персоналом

ПОГРУЗЧИК ROTO 40.25 MCSS. ТОРМОЗНАЯ СИСТЕМА (ПЕРИОДИЧЕСКОЕ ТО)

Проблемы могут быть вызваны : износ тормозных колодок низкий уровень тормозной жидкости система завоздушена

Другие проблемы должны устраняться квалифицированным персоналом

АВАРИЙНОЕ УПРАВЛЕНИЕ РАБОЧИМИ ФУНКЦИЯМИ

Возможные ситуации при которых необходимо аварийное управление рабочими функциями:

- выход из строя джойстика управления

- выход из строя секции сервоуправления распределителя

- электрические или гидравлические неисправности

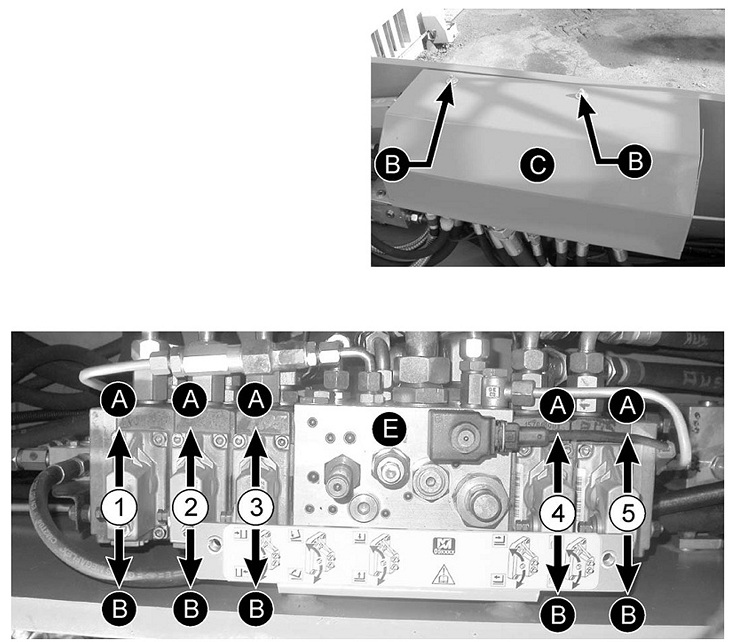

.В этих случаях возможно управление всеми движениями стрелы и турели непосредственно распределителе "Е", расположенном в центральной части рамы.

Для этого произведите следующие операции:

- расположитесь позади кабины в левой части машины

- снимите защитную крышку "С" над распределителем, открутив болты "В"

Используя гаечный ключ управляйте секциями распределителя :

Секция Т:

- Поз. А вращение направо (по часовой стрелке)

- Поз. В вращение алево (против часовой стрелки)

Секция "2":

- Поз. А наклон вил вниз

- Поз. В наклон вил вверх

Секция "3":

- Поз. А опускание стрелы

- Поз. В подъём стрелы

Секция "4":

- Поз. А втягивание телескопической стрелы

- Поз. В выдвижение телескопической стрелы

Секция "5":

- Поз. А гидрозамок-фиксатор оборудования

- Поз. В управление оборудованием

Если при ручном управлении не работают рабочие функции обратитесь к техническим специалистам дилера Merlo.

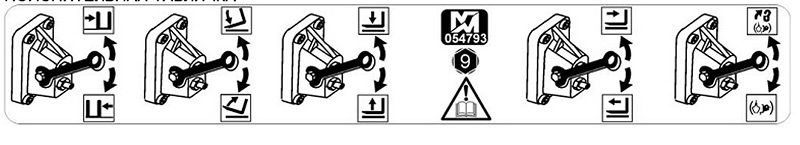

ПОЯСНИТЕЛЬНАЯ ТАБЛИЧКА

РУЧНОЕ УПРАВЛЕНИЕ РАБОЧИМИ ФУНКЦИЯМИ В СЛУЧАЕ, КОГДА ДВИГАТЕЛЬ НЕ ЗАПУЩЕН (ПОВРЕЖДЁН).

Для управления рабочими функциями в случае неисправности двигателя поступайте следующим образом:

- поверните ключ зажигания (8) на приборной панели в позицию "R" для подачи питания в электросистему машины.

- поверните селектор (3) в позицию "В" (управление из кабины).

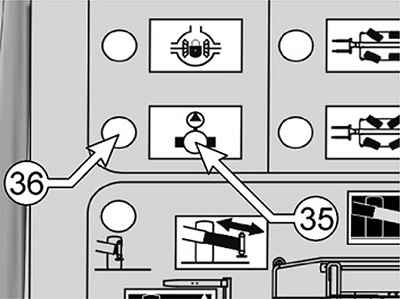

- нажмите кнопку (35); сигнальная лампа (36) замигает, показывая, что аварийный электронасос готов к работе .

- в течение 3 сек. после включения лампы (36), поверните и удерживайте ключ замка (6) выбора рабочих режимов в положении "С" (система

безопасности отключена), одновременно воздействуя на джойстик для выполнения необходимого манёвра, при этом лампа (36) будет гореть непрерывно, не мигая.
ЕСЛИ ни одна из выше описанных операций не была выполнена в течение 3 сек. после включения лампы (36), аварийный электронасос деактивируется, в этом случае необходимо повторить всю процедуру с самого начала.
Во время аварийной работы никогда не пытайтесь перемещать машину!
Вторая аккумуляторная батарея расположена за кабиной; она подлежит обслуживанию точно также, как батарея для запуска двигателя (см. соответствующий раздел).

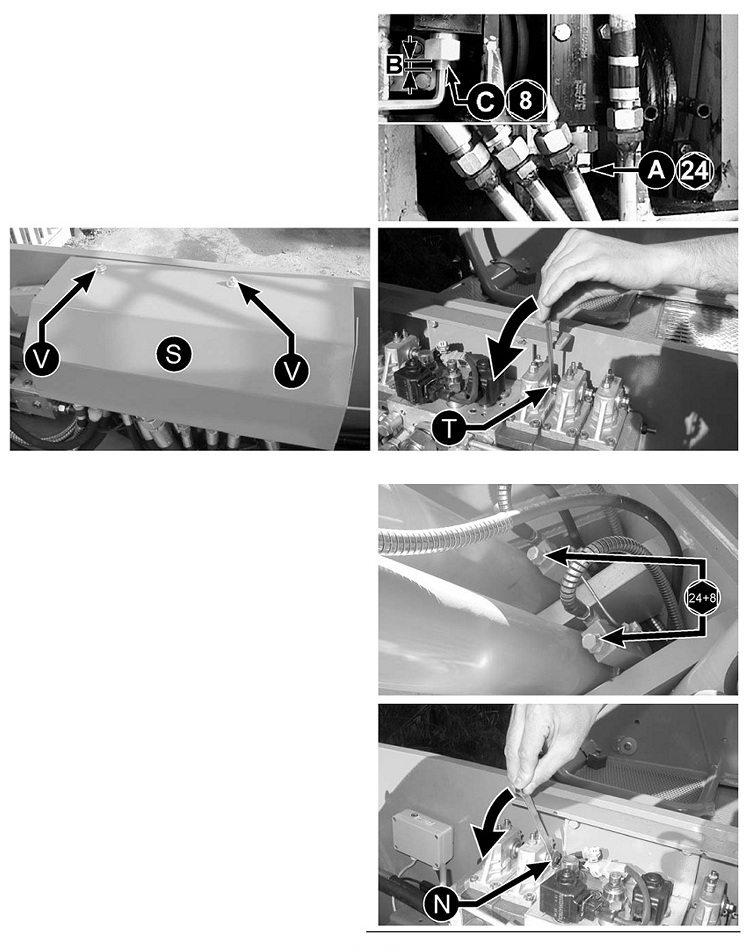

УБИРАНИЕ (ВТЯГИВАНИЕ) И ОПУСКАНИЕ СТРЕЛЫ В СЛУЧАЕ НЕИСПРАВНОСТИ АВАРИЙНОЙ СИСТЕМЫ

Выполните следующие операции:

1) Убирание стрелы:

- Открутите заглушку (А) на блокирующем клапане цилиндра выдвижения

- Измерьте расстояние регулировки В на болту (С)

- Полностью выкрутите болт (С)

- )Удалите крышку (S), открутив болты (V)

- Осторожно поверните винт (Т) в направлении стрелки, чтобы медленно убрать стрелу.

2) Опускание стрелы:

- Произведите те же действия с блокирующими клапанами цилиндров подъёма, что и вышеописанные на цилиндре выдвижения.



Все вышеописанные действия должны выполняться с задней левой стороны турели. Для откручивания используйте Т-образный ключ длиной не менее 500 мм. Если стрела сдвинется с места немедленно бросайте ключ и вытаскивайте рукую

- Осторожно поверните винт (N) в направлении стрелки, чтобы медленно опустить стрелу.
3) Верните блокирующие клапана в исходное состояние, обращая внимание на регулировочные расстояния (В).Установите все крышки и закрутите.
