ПОГРУЗЧИК ROTO 40.25 MCSS. ГИДРОСХЕМЫ
PART"A"
1 Suction line filter
2 Returns filter
3 Variable delivery pump
4 Diesel engine
12 Volume recovery valve
18 Power steering solenoid valve manifold
19 Steering rams
20 Vertical stabilizers solenoid valves manifold
22 Pressure gauge
35 Electrovalve enabling stabilizers 39 Electrovalve block for
stabilizers 41 Pressure switch
63 Vertical stabilizers rams lock valves
64 Vertical stabilizers rams 90 Pressure check plug
96 Accumulator (100 bar)
97 Suspensions rams
102 Damping check valves 106 Accumulators (70 bar)
108 Suspensions rams lock valves
109 Rear suspension delivery manifold
111 Stabilizers arms solenoid valves manifold
112 Stabilizers arms rams lock valves
113 Stabilizers arms rams
119 Rotating hydraulic coupling

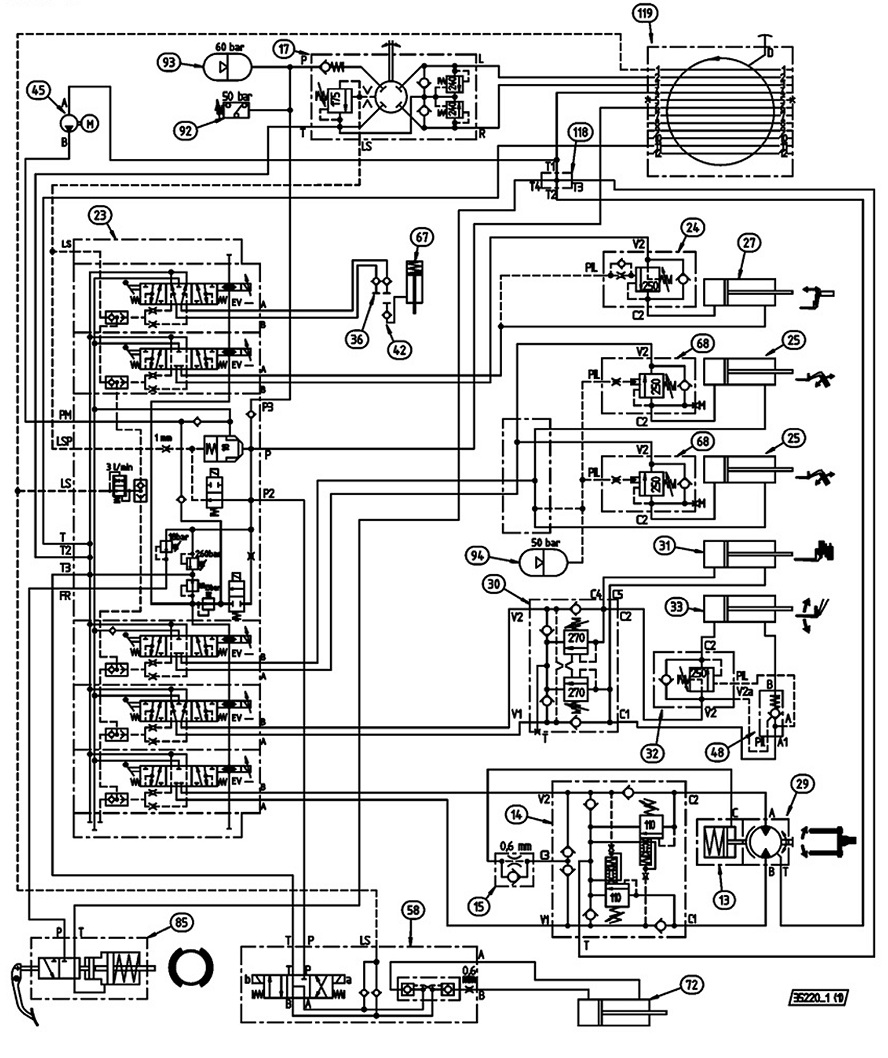

PART"В"
PART"В"
13 |
Slew reduction gear box |
14 |
Slew lock valve |
15 |
Damping check valve |
17 |
Power steering |
23 |
Main directional control valve |
24 |
Telescoping ram lock valve |
25 |
Lifting ram |
27 |
Telescoping ram |
29 |
Slew motor |
30 |
Compensation valve |
31 |
Compensation ram |
32 |
Carriage ram lock valve |
33 Carriage ram 36
Front quick couplings 42 Female quick coupling 45 Emergency electro-pump
48 Piloted opening lock valve 58 Cab inclination control panel
67 Tac-lockram
68 Lifting ram lock valve
72 Cab lifting ram
85 Servo/brake
92 Steering pressure switch
93 Steering accumulator
94 Accumulator (50 bar)
118 Return line manifold
119 Rotating hydraulic coupling

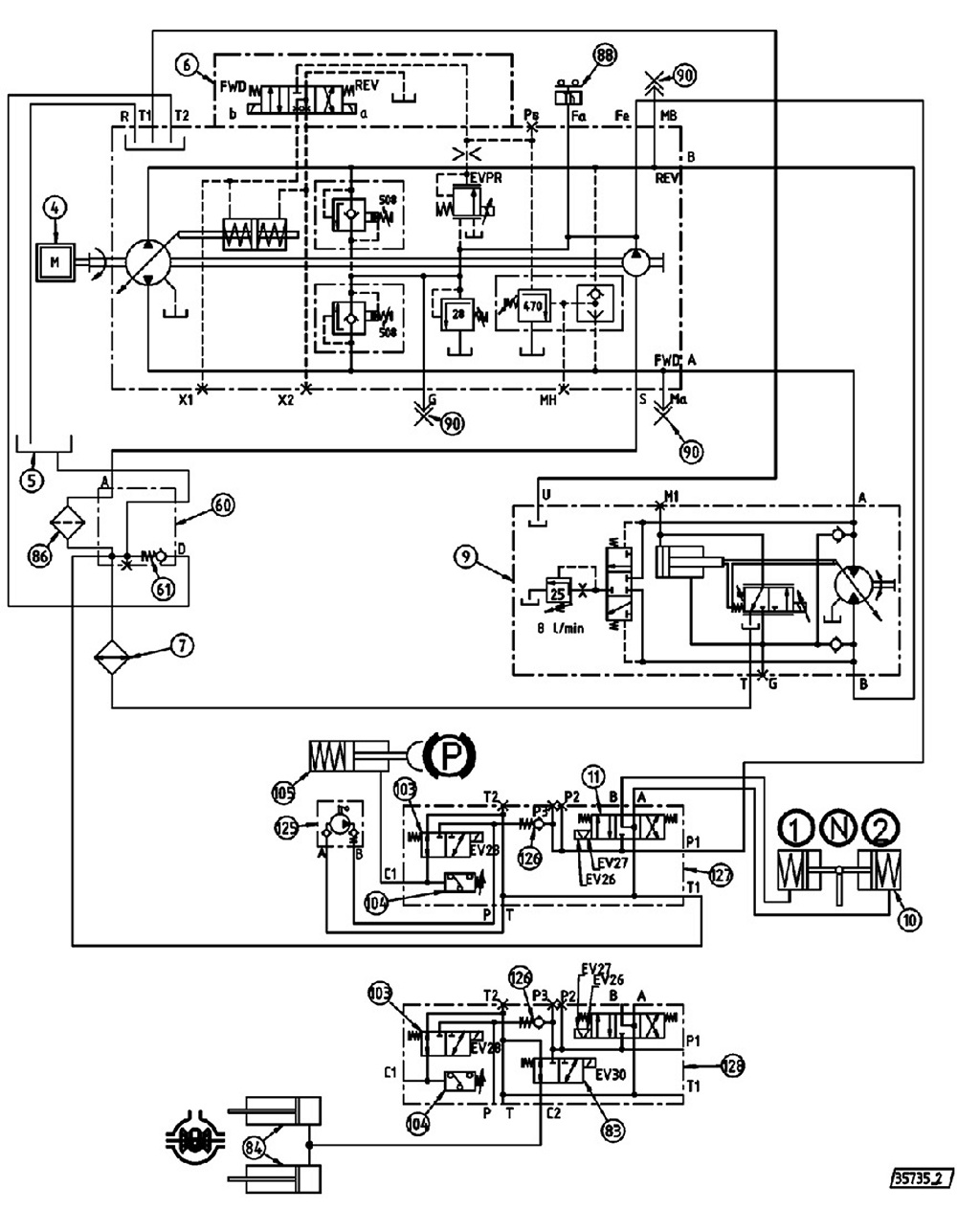

4 Дизельный двигатель
5 Бак гидростатической системы
6 Регулируемый гидростатический насос
7 Теплообменник
9 Регулируемый гидромомотр
10 Цилиндры переключения передач
11 Распределитель выбора передач
60- Блок фильтра
61- Байпасный контур
83 Соленоидный клапан включения дифференциала
84 Цилиндр включения дифференциала 86 Фильтроэлемент
88 Термодатчик
89 Блок термодатчика
90 Штуцер подключения манометра
103 Соленоидный клапан стояночного тормоза
104 Реле давления
105 Суппорт стояночного тормоза
125 Аварийный ручной насос стоян. тормоза
126 Обратный клапан
127 Блок распределителей передач
128 Блок распределителей дифференциала
22 -
СЕРИЙНЫЕ НОМЕРА
ИДЕНТИФИКАЦИОННАЯ ТАБЛИЧКА
Находится на задней стенке кабины снаружи.
Заказ запасных частей сопровождается предоставлением следующих данных:
модель
серийный номер шасси (Chassis) серийный номер S.A.V.
СЕРИЙНЫЙ НОМЕР
Выбит на передней правой стороне шасси.
СЕРИЙНЫЙ НОМЕР ДВИГАТЕЛЯ
Табличка находится на станине со стороны маховика
с правой стороны (если смотреть на шкив
карданного
вала).
26 -

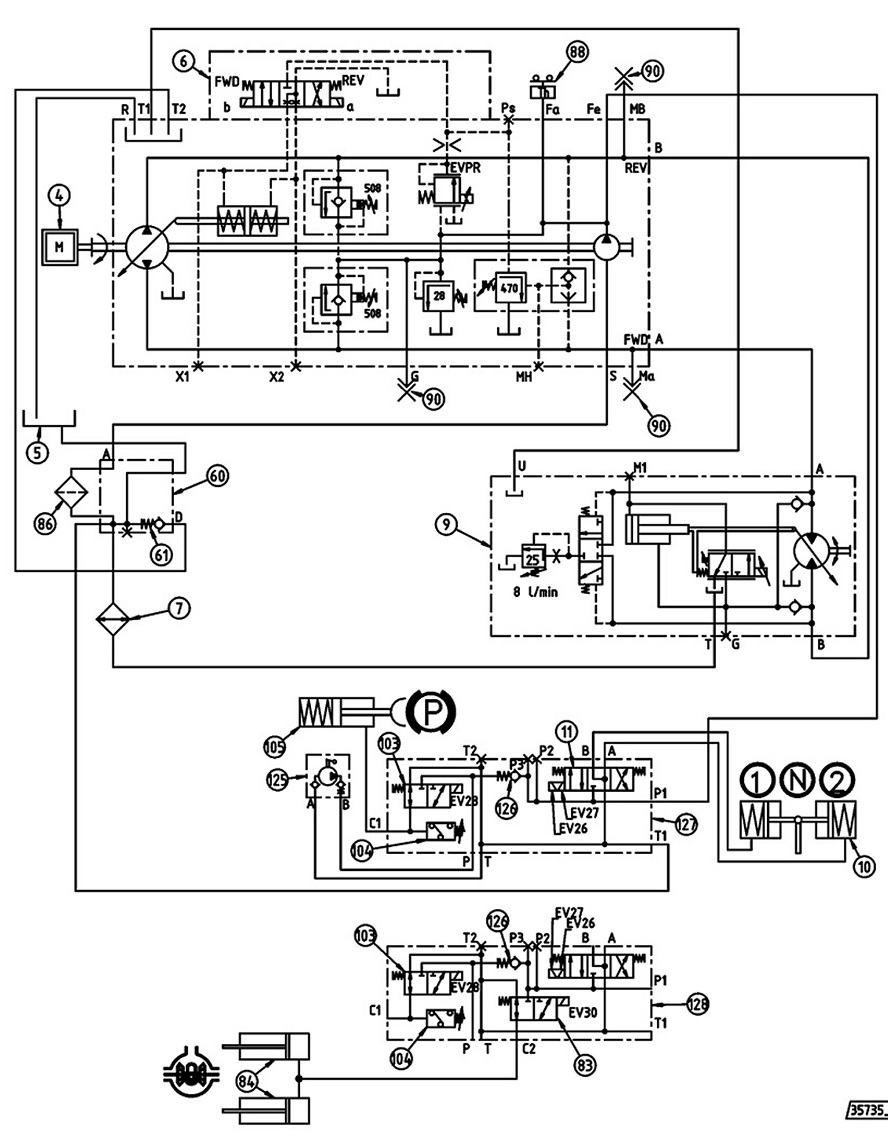

ПОГРУЗЧИК ROTO 40.25 MCSS. ГИДРОСХЕМА ТРАНСМИССИИ
4 Дизельный двигатель
5 Бак гидростатической системы
6 Регулируемый гидростатический насос
7 Теплообменник
9 Регулируемый гидромомотр
10 Цилиндры переключения передач
11 Распределитель выбора передач
60- Блок фильтра
61- Байпасный контур
83 Соленоидный клапан включения дифференциала
84 Цилиндр включения дифференциала
86 Фильтроэлемент
88 Термодатчик
89 Блок термодатчика
90 Штуцер подключения манометра
103 Соленоидный клапан стояночного тормоза
104 Реле давления
105 Суппорт стояночного тормоза
125 Аварийный ручной насос стоян. тормоза
126 Обратный клапан
127 Блок распределителей передач
128 Блок распределителей дифференциала
