ПОГРУЗЧИК ROTO 40.25 MCSS. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

24 -

ПОГРУЗЧИК ROTO 40.25 MCSS. ДОПОЛНИТЕЛЬНЫЕ ОПЦИИ

В случаях, когда более, чем одно опциональное устройство установлено на машине, соответствующие органы управления могут быть расположены в местах, отличных от показанных в инструкции.

В любом случае, обращайте внимание на символику рядом с включателем команды, таким образом даже при изменении месторасположения включателя его обозначение будет соответствовать описанию в инструкции.

БЛОКИРОВКА ДИФФЕРЕНЦИАЛА

Включйтетолько на неподвижной машине.

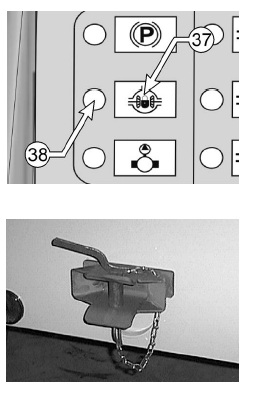

Нажмите кнопку (37) для блокирования заднего дифференциала

Нажмите втрой раз для отключения его.

Индикатор поз. (38) загорится, указывая, что блокировка заднего дифференциала включена.

ВАЖНО!

На твердых поверхностях при включенной блокировке дифференциала перемещайте машину без вращения рулевого управления.
БУКСИРНЫЙ ГАК

Буксирный гак (со штифтом диам. 30 мм) применяется: для перемещения по автодорогам для буксирования транспортного средства (см. раздел ИНСТРУКЦИИ ПО УПРАВЛЕНИЮ), на стройплощадках для перемещения прицепов другого оборудования, весом до 4000 кг.

ЗАДНИЙ ЭЛЕКТРОРАЗЪЕМ

Для электрического соединения (в соотв. ISO 1724-80) проконсультируйтесь с его электросхемой.
МАГНИТОЛА

Фото магнитолы приводится только для целей иллюстрации, что не означает наличия магнитолы, установленной в машине.

Прочтите соответствующую инструкцию.

ПОГРУЗЧИК ROTO 40.25 MCSS. ПРОТИВОУГОННОЕ УСТРОЙСТВО

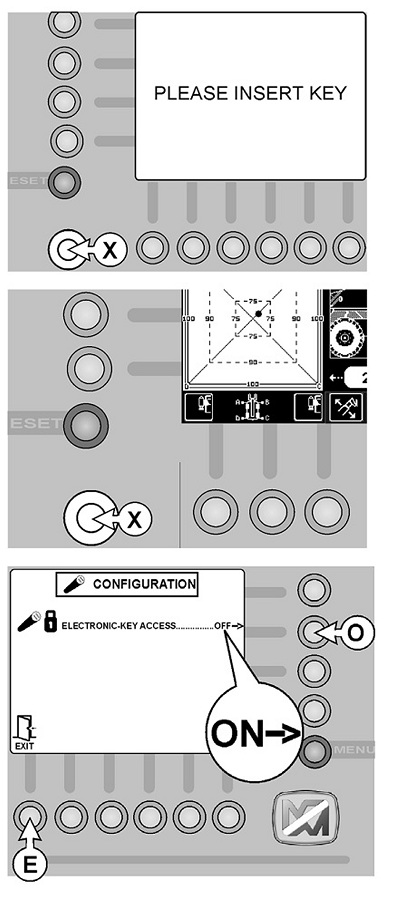

ОТКЛЮЧЕНИЕ

При повороте ключа зажигания в положение "R" необходимо отключить противоугонное устройство, если оно выло включено ранее, для разблокирования действий.

Для этого приложите электронный ключ к соответствующему датчику (X).
ВХОД

В любом меню приложите электронный ключ к соответствующему датчику (X).
Появится меню КОНФИГУРАЦИЯ.

Нажмите кнопку (О) для возникновения надписи "ON".

Нажмите (Е) для подтверждения выбора и выйдите из меню.

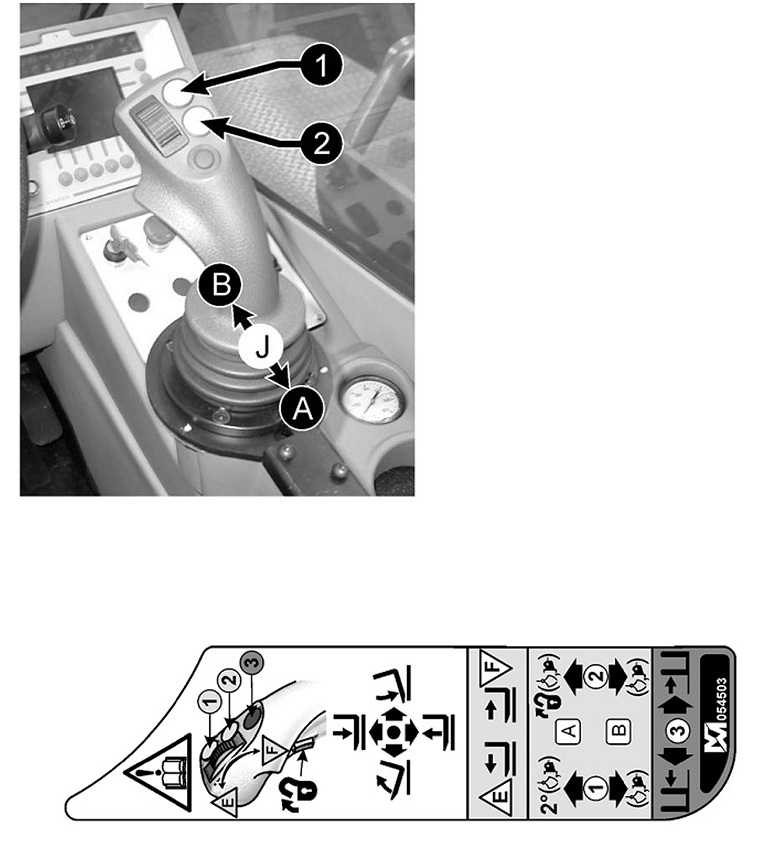

ПОГРУЗЧИК ROTO 40.25 MCSS. УПРАВЛЕНИЕ ПРИ ПОМОЩИ ДЖОЙСТИКА (J) НАВЕСНЫМ ОБОРУДОВАНИЕМ

Функции джойстика J подобны описаны ранее в параграфе "TELESCOPIC BOOM JOYSTICK CONTROL" раздела "ИНСТРУКЦИИ ПО УПРАВЛЕНИЮ"за исключением кнопок (1) и (2), которые становятся:

Кнопка "1"

- В положениях А и В : вторая гидравлическая функция машины

Кнопка "2"

- В положениях А и В : первая гидравлическая функция машины

ПОГРУЗЧИК ROTO 40.25 MCSS. РАБОЧЕЕ ОСВЕЩЕНИЕ

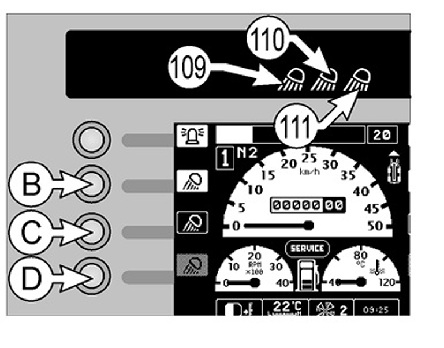

Для включения рабочего освещения выполните инструкции:
- Поверните ключ зажигания (8) в положение "R" (панель включится).

- Нажмите кнопку (В); на панели MERLIN, загорится индикатор (109), указывающий на включение передни фонарей.

- Нажмите кнопку (С); на панели MERLIN, загорится индикатор (110), указывающий на включение задних фонарей.

Кнопка (D) и индикатор (111) не используются.
Цвета индикаторов "AUX1", "AUX2", "AUX3" соответственно означают:

- белое основание и черный текст = включено

- черное основание и белый текст = выключено

- серое основание и черный текст = не работает
