15 -

ПОГРУЗЧИК ROTO 40.25 MCSS. ТО КАЖДЫЕ 500 ЧАСОВ ИЛИ КАЖДЫЕ 6 МЕСЯЦЕВ




8) КРЕСТОВИНЫ КАРДАНА

Смазывать каждые 200 часов при использовании в тяжелых условиях.

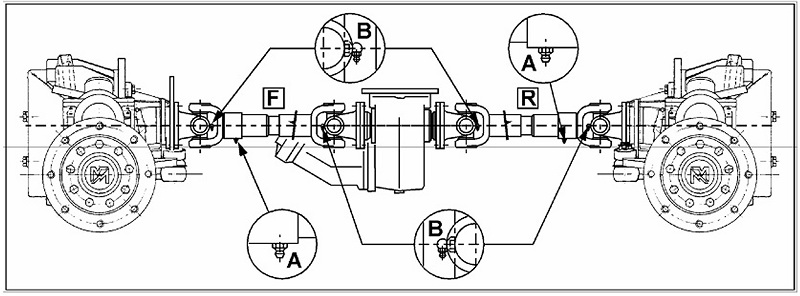

Крестовины кардана между коробкой передач и дифференциалами:

F - передняя крестовина кардана R - задняя крестовина кардана

Точки смазки, показанные на рисунке:

А - шлицы В - крестовины

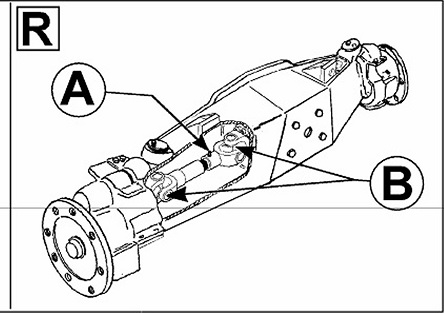

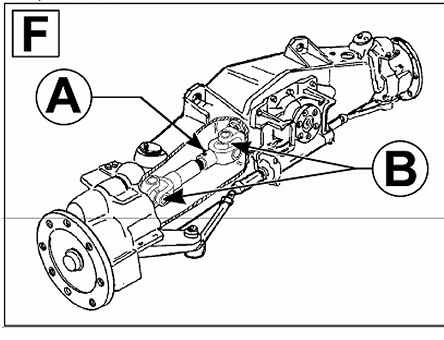

Крестовины кардана на мостах:

F - передняя ось R - задняя ось

Точки смазки, показанные на рисунке: А - шлицы В - крестовины

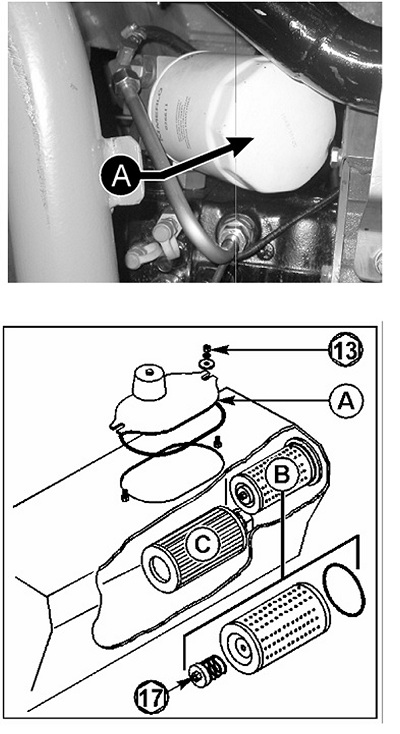

9) ФИЛЬТР МАСЛА ГИДРОСТАТИЧЕСКОЙ ТРАНСМИССИИ

Для замены фильтра:

поставьте контейнер под моторным отделением ослабьте фильтр А (с помощью подходящего съемного устройства) дайте маслу вытечь отверните фильтр до конца

замените его новым , предварительно наполнив его маслом

- долейте масло в бак, после удаления воздуха из системы
10) ГИДРАВЛИЧЕСКИЙ ФИЛЬТР СЛИВНОЙ ЛИНИИ

Для замены фильтра

- снимите крышку (А), фильтр (В) и соответствующие уплотнения

- замените фильтр (В) и установите обратно все вышеупомянутые компоненты, аккуратно, не повредив уплотнения

Гидравлический фильтр линии всасывания (С) обслуживания не требует.

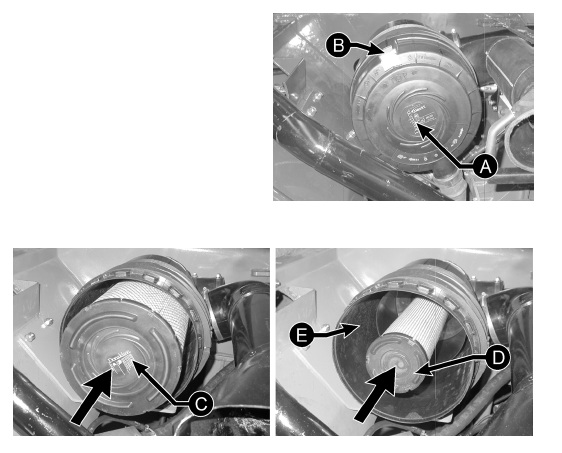

11) ВОЗДУШНЫЙ ФИЛЬТР
A) крышка

B) стопорный зажим

C) фильтрующий элемент

D) предохранительный картридж

E) корпус фильтра

Замените фильтрующий элемент "С" и предохранительный картридж "D".
УСТАНОВКА ФИЛЬТРУЮЩИХ ЭЛЕМЕНТОВ

- Вставьте картридж "D" во внутрь корпуса фильтра "Е"

- Вставьте картридж "С" во внутрь корпуса фильтра "Е"

- Закройте фильтр специальной крышкой "А".
