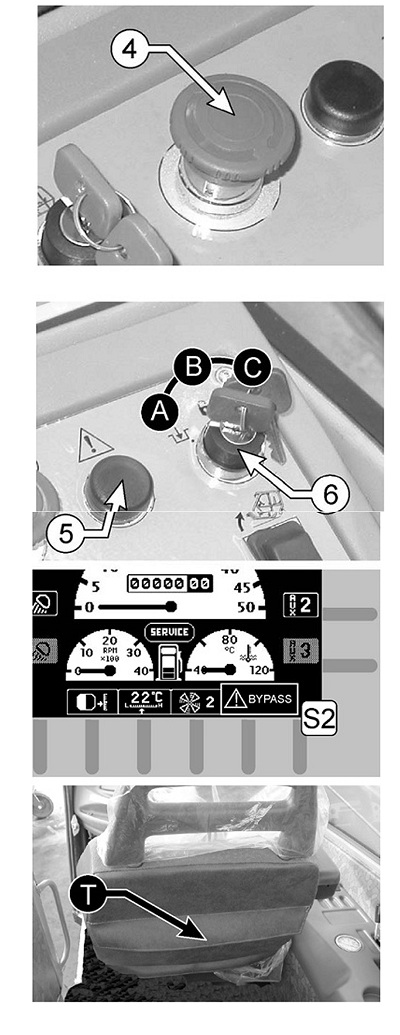

ПОГРУЗЧИК ROTO 40.25 MCSS. КНОПКА АВАРИЙНОЙ ОСТАНОВКИ ДВИГАТЕЛЯ

 (4)

Эта кнопка используется для остановки двигателя с последующим отключением органов управления.

Перед повторным запуском двигателя переустановите положение кнопки, повернув ее по направлению стрелки на ней.


ПОГРУЗЧИК ROTO 40.25 MCSS. ПЕРЕКЛЮЧАТЕЛЬ РЕЖИМОВ РАБОТЫ (6)

Система защиты от опрокидывания может быть отключена ключом (6). Сигнальная лампа (5) загорается при отключении этой системы безопасности. После доставки машины Вы можете найти этот ключ в кармане для хранения документов (Т) на обратной стороне спинки сиденья. Перед использованием этого ключа изучите его назначение:

A) Режим подъема грузов

Машина может использоваться как подъемное устройство (при установке вил или другого подъемного оборудования), при этом ключ нужно вынуть из замка.

B) Движение по автодорогам

Блокировка всех органов управления гидравлическим контуром, за исключением рулевого управления. Используется для предотвращения случайного задействования органов управления во время движения по автодороге.

C) Аварийный режим

Система безопасности отключена. Красный индикатор (5) мигает, звуковой сигнал отключен, слово "BYPASS" появляется на всех дисплеях (S2) электронного блока MERLIN. Этот режим используется для ремонта машины в случае неисправности любого из предохранительных устройств.

Только лицо, отвечающее за эксплуатацию машины, несет полную ответственность за правильное и безопасное использование системы блокировки (напр., владелец, администратор рабочей площадки). Мы советуем хранить ключ в надежном месте, чтобы предотвратить его неверное использование.

Вынуть ключ из переключателя (6) возможно только из позиции «А».

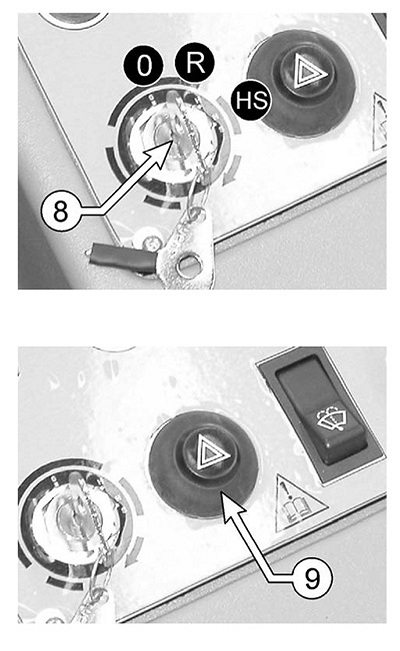

КЛЮЧ ЗАЖИГАНИЯ (8)

О = двигатель выключен

R = включено освещение приборной панели

HS = запуск двигателя


АВАРИЙНАЯ СИГНАЛИЗАЦИЯ (9)

ВЫКЛЮЧАТЕЛЬ АВАРИЙНЫХ ЛАМП

Нажмите на выключатель для включения 4 мигающих аварийных ламп (его можно использовать только, если ключ зажигания в положении «О»).

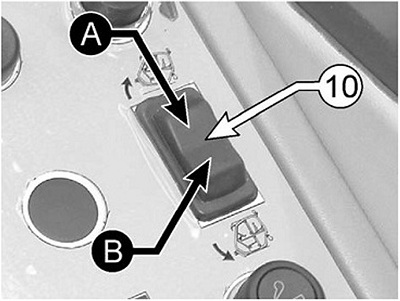

КНОПКА ОТКЛОНЕНИЯ КАБИНЫ (10)

Особенностью кабины является возможность подъема ее края на 18° для лучшего обзора. Таким образом оператор имеет хороший обзор в процессе всех видов работы, даже со стрелой, поднятой на максимальную высоту.

Для отклонения кабины выполните следующее:

- запустите двигатель

- нажмите кнопку (10) для

A) ОТКЛОНЕНИЯ КАБИНЫ

B) ВОЗВРАЩЕНИЯ КАБИНЫ В ИСХОДНОЕ ПОЛОЖЕНИЕ
Движение по автомагистрали с поднятой кабиной ЗАПРЕЩЕНО!

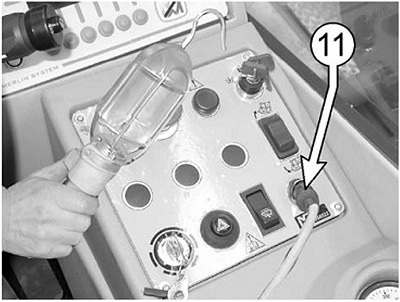

РАЗЪЕМ ДЛЯ ПОДКЛЮЧЕНИЯ ПЕРЕНОСНОГО ОСВЕЩЕНИЯ (11)

Указанный разъем (11) может использоваться для подключения в экстренной ситуации переносного освещения со штекером для электролампы. Используйте лампу 40 Ватт, 12 Вольт.

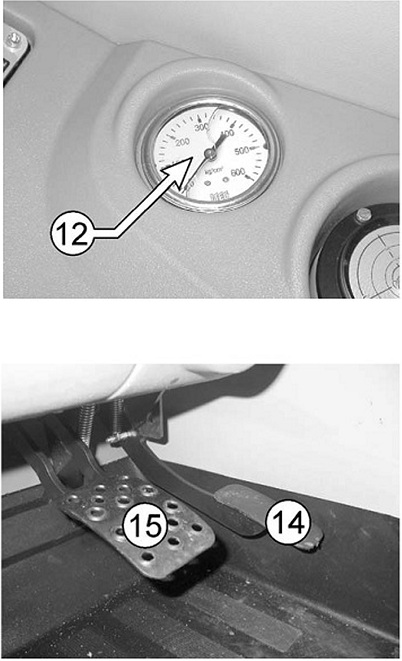

МАНОМЕТР ДЛЯ ГИДРАВЛИЧЕСКОЙ ИЛИ ГИДРОСТАТИЧЕСКОЙ СИСТЕМЫ (12)

Во время нормальной работы машины этот прибор должен быть отключен.

В случае потери гидравлического давления см. инструкции в параграфе «ДАВЛЕНИЕ МАСЛА В ГИДРАВЛИЧЕСКОЙ СИСТЕМЕ» в главе «ПЕРИОДИЧЕСКИЕ ПРОВЕРКИ БЕЗОПАСНОСТИ».

В случае неисправностей в гидростатической трансмиссии обращайтесь непосредственно в сервисный центр представителя компании Merlo.
ПЕДАЛИ (14-15)

ПЕДАЛЬ ГАЗА (14)

При нажатии на эту педаль увеличиваются или уменьшаются обороты двигателя.

ПЕДАЛЬ ТОРМОЗА (15)

При нажатии на эту педаль активируются дисковые тормоза, установленные на обоих мостах машины.

Благодаря высокой тормозной эффективности гидростатической трансмиссии рабочие тормоза используются редко. Мы рекомендуем время от времени специально пользоваться рабочими тормозами, чтобы поддерживать их в рабочем состоянии и избежать залипания колодок.
