ПОГРУЗЧИК ROTO 40.25 MCSS. РАБОЧЕЕ МЕНЮ (OPERATING MENU)

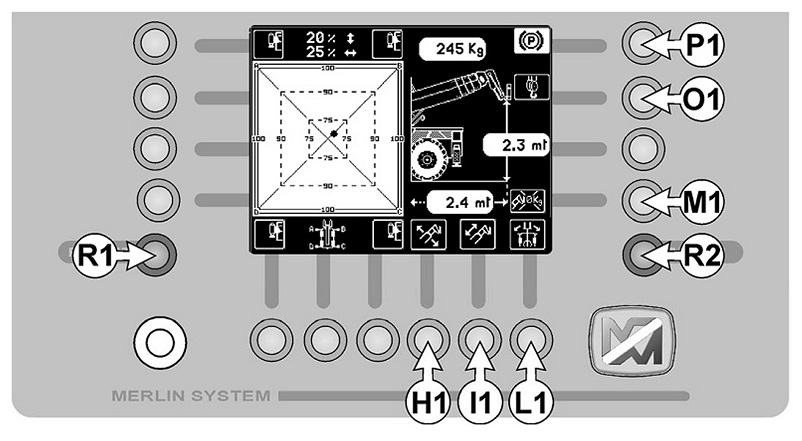

нажав на кнопку "MENU" в ГЛАВНОМ МЕНЮ (MAIN MENU), Вы попадаете в РАБОЧЕЕ МЕНЮ (OPERATING MENU). Из этого меню возможно установить и внести в память режимы одновременной работы машины и оборудования.

(H1) Установка максимального/минимального угла подъема стрелы (если задействована)
(I1) Установка максимального/минимального выдвижения стрелы (если задействована) (L1) Установка
максимального/минимального угла поворота турели (если задействована) (O1) Меню выбора оборудования
(M1) Кнопка выбора/отмены переустановки калибровки оборудования Button to
activate/deactivate attachments calibration reset
(P1) Стояночный тормоз
(R1) Подтверждение просмотра сообщения о неисправности
(R2) Возврат в ГЛАВНОЕ МЕНЮ ("MAIN MENU")

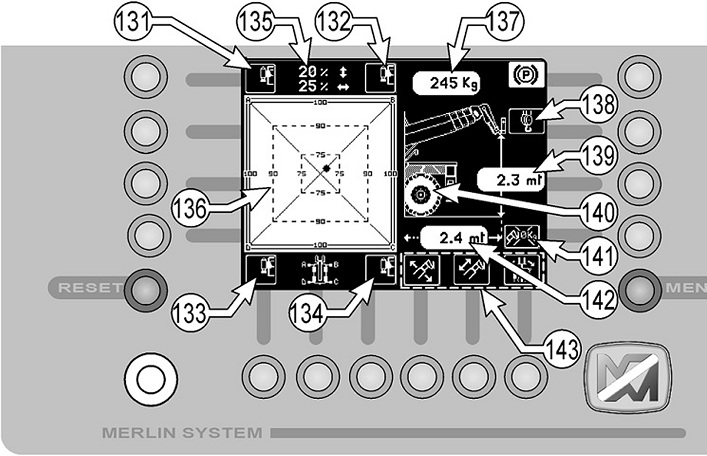

ЭКРАН РАБОЧЕГО МЕНЮ

(131) Положение передней левой опоры

(132) Положение передней правой опоры

(133) Положение задней левой опоры

(134) Положение задней правой опоры

(135) Уровень устойчивости по продольной и поперечной линиям

(136) Схема положения центра тяжести

(137) Вес поднятого груза

(138) Задействованное оборудование

(139) Высота подъема вил над землей

(140) Положение опор

(141) Указание выбора/отмены переустановки калибровки оборудования

(142) Расстояние вил от центра вращения турели

(143) Задействована/не задействована рабочая зона машины

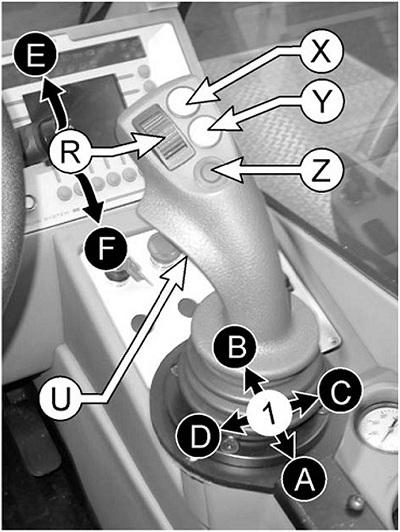

ДЖОЙСТИК УПРАВЛЕНИЯ (1)

Скорость движения стрелы прямо пропорциональна наклону джойстика скорости вращения двигателя. Движение автоматически прекращается при отпускании джойстика или соответствующей кнопки. Возможность сочетания различных движений зависит от нагрузки. Для включения управления джойстиком нажмите кнопку "U" и удерживайте.

Не нажимая кнопки "X", "Y", "Z"

- Поз. А подъем стрелы

- Поз. В опускание стрелы

- Поз. С изменение угла наклона вил вниз

- Поз. D изменение угла наклона вил вверх

Нажимая кнопку X или Y

- Поз. А разблокирование навесного оборудования

- Поз. A-В управление гидравликой навесного оборудования

Колесико в поз. R

- Поз. А выдвижение стрелы

- Поз. В втягивание стрелы

Нажимая кнопку Z

- Поз. С поворот турели вправо

- Поз. D поворот турели влево

Задействовать эти органы только тогда, когда машина неподвижна.

ПРИМЕЧАНИЕ: Если управление требует нажатия кнопки "X", "Y" или "Z”, вначале нажмите кнопку, а затем переместите рычаг в нужное положение.
Перед попыткой перемещения любого груза с помощью стрелы убедитесь, что шасси машины правильно выровнено.
Перед перемещением груза на неровных поверхностях ипсользуйте рамный уровень, чтобы выровнять шасси машины точно по горизонтали. Правильность выравнивания проверьте по спиртовому уровню в кабине.

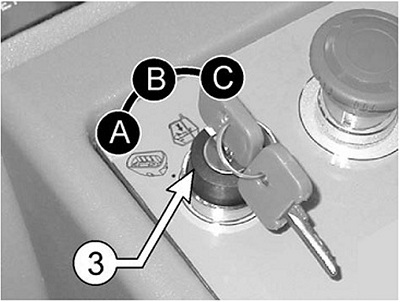

ПЕРЕКЛЮЧАТЕЛЬ ТИПА УПРАВЛЕНИЯ (СИНИЙ) (3)

ПЕРЕКЛЮЧАТЕЛЬ "3" (источник управления):

А= Блок дистанционного управления В= Управление из кабины С= Управление с платформы

Тип управления показывается на блоке дистанционного управления.
ПРИМЕЧАНИЕ: При переходе от

дистанционного управления на другой тип управления при работающем двигателе он автоматически останавливается.
