ПОГРУЗЧИК ROTO 40.25 MCSS. СХЕМА ВКЛЮЧЕНИЯ ДИСПЛЕЕВ






1) ГЛАВНОЕ МЕНЮ

2) РАБОЧЕЕ МЕНЮ

3) МЕНЮ ОБОРУДОВАНИЯ

4) МЕНЮ НАСТРОЕК ДИСПЛЕЯ

5) МЕНЮ ОБЩЕГО СОСТОЯНИЯ

6) ПРОВЕРКА ИНДИКАТОРОВ

7) МЕНЮ УПРАВЛЕНИЯ

8) МЕНЮ ТЕСТИРОВАНИЯ

9) МЕНЮ ОБСЛУЖИВАНИЯ
MAIN MENU OPERATING MENU ATTACHMENT MENU ATTACHMENT MENU GENERAL CHECK MENU WARNING LIGHT CHECK SCREEN CONTROL MENU CHECK UP MENU ROUTINE MAINTENANCE MENU

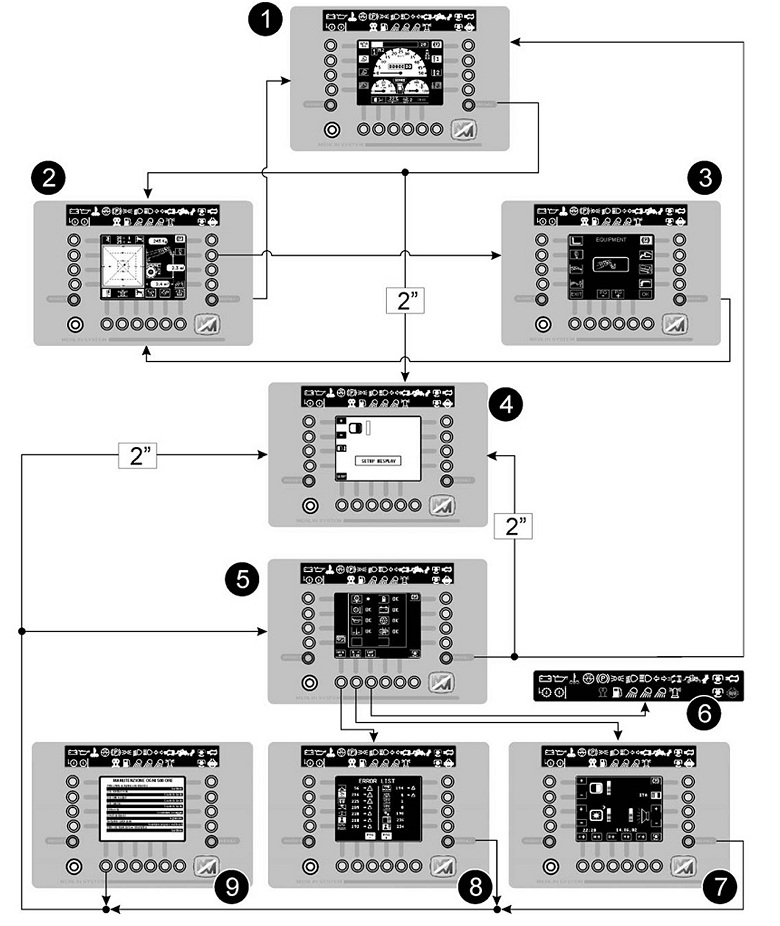

Для доступа к вышеуказанным меню и соответствующим органам управления, описанным в этом руководстве, следуйте диаграмме.

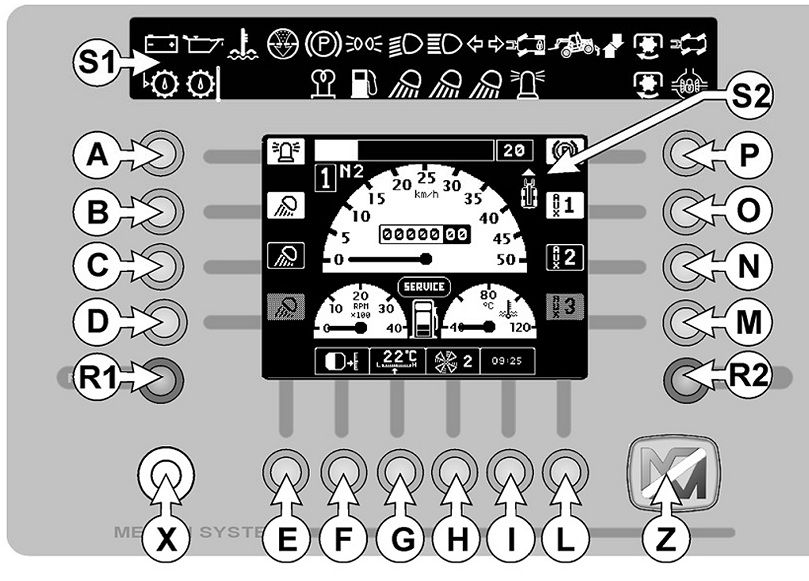

ПАНЕЛЬ УПРАВЛЕНИЯ/ДИСПЛЕИ ЭЛЕКТРОННОГО БЛОКА "MERLIN" (24)





(51) Экран отображения ГЛАВНОГО МЕНЮ (Main Menu) и МЕНЮ ОБЩЕГО СОСТОЯНИЯ (General Check Menu)

(52) Экран отображения сигнальных ламп (А*Р) Кнопки выбора

(R1) Подтверждение просмотра сообщения о неисправности

(R2) Выбор РАБОЧЕГО МЕНЮ (Operating Menu) / Назад в ГЛАВНОЕ МЕНЮ (Main Menu)

(Z) Звуковая сигнализация

(X) Кнопка включения противоугонного устройства / Доступ к режимам

ДИАГНОСТИКИ/УСОВЕРШЕНСТВОВАННОЙ ДИАГНОСТИКИ (только для технического обслуживания)







ЗВУКОВЫЕ СИГНАЛЫ


Акустическое устройство издает следующие сигналы:

- Один гудок при каждом контрольном входе

- Периодические гудки при обнаружении неисправности

- Двухчастотные периодические гудки при неверной команде (напр., запуск двигателя при включенном сцеплении; выбор направления движения при включенном стояночном тормозе; запуск при «ПЕРЕКЛЮЧАТЕЛЕ РЕЖИМОВ РАБОТЫ» (6), находящемся НЕ в позиции «А»)

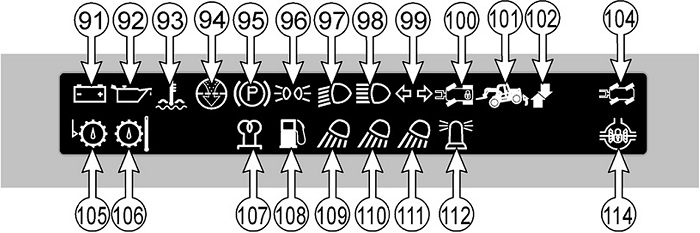

ЭКРАН КОНТРОЛЬНЫХ ИНДИКАТОРОВ (S1)







(91) Заряд генератора

(92) Давление масла в двигателе

(93) Температура охлаждающей жидкости

(94) Засорение воздушного фильтра двигателя

(95) Стояночный тормоз и тормозная жидкость (опция)

(96) Задние фары

(97) Противоослепляющие фары

(98) Передние фары

(99) Указатели поворотов

(100) Индикатор не используется

(101) Контроль возможности опрокидывания

(102) Индикатор не используется

(104) Движение «крабом»

(105) Уровень трансмиссионного масла

(106) Температура трансмиссионного масла

(107) Подогрев свечами накаливания

(108) Уровень топлива

(109) Передние рабочие фары

(110) Задние рабочие фары

(111) Рабочие фары на стреле (опция)

(112) Проблесковый маячок на крыше кабины

(114) Блокировка дифференциала





Некоторые из вышеуказанных индикаторов могут не быть подключены и поэтому не загораются, если соответствующая функция является опцией и не используется на данной машине.

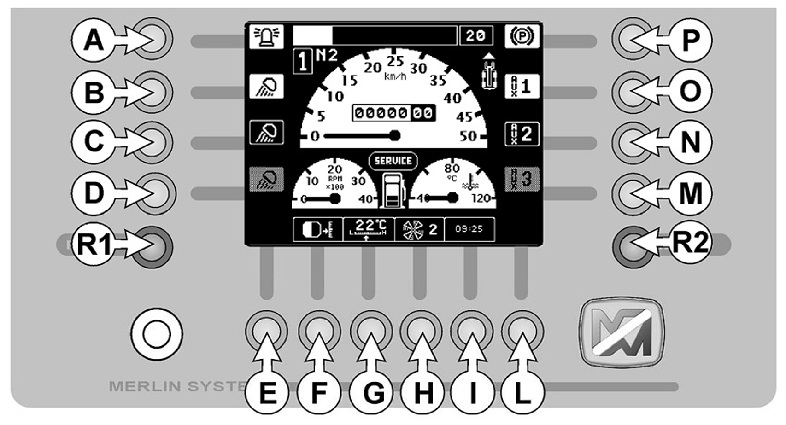

ГЛАВНОЕ МЕНЮ (MAIN MENU)

Для включения экрана нажмите кнопку (8) включения панели и обратитесь к параграфу «КЛЮЧ ЗАЖИГАНИЯ».







Некоторые команды могут включаться из ГЛАВНОГО МЕНЮ с помощью кнопок выбора, таких, как

(А)

Проблесковый маячок на крыше кабины

(В)

Передние рабочие фары (опция)

(С)

Задние рабочие фары (опция)

(D)

Не используется

(Е)

Не используется

(F)

Настройка контрастности экрана

(G)

Установка температуры воздуха в кабине

(Н)

Установка скорости вращения обогревателя

(1)

Установка часов

(L)

Не используется

(М, N, О)

Управление дополнительным оборудованием AUX1, AUX2, AUX 3 (если установлено)

(Р)

Стояночный тормоз

(R1)

Подтверждение просмотра сообщения о неисправности

(R2)

Включение МЕНЮ УПРАВЛЕНИЯ ("CONTROL MENU").







Некоторые функции доступны как опция либо являются стандартными на некоторых моделях, поэтому если они не установлены или не включены, то соответствующий индикатор будет на сером, а не на белом фоне.
При использовании некоторых из данных команд на экране «S1» загорается соответствующий индикатор.

При установке цифровых показателей (таких, как температура воздуха в кабине 10°-30°) показатель изменяется на одну единицу при каждом нажатии кнопки, если кнопка удерживается в нажатом положении, цифры быстро прокручиваются, пока кнопка не отжимается.

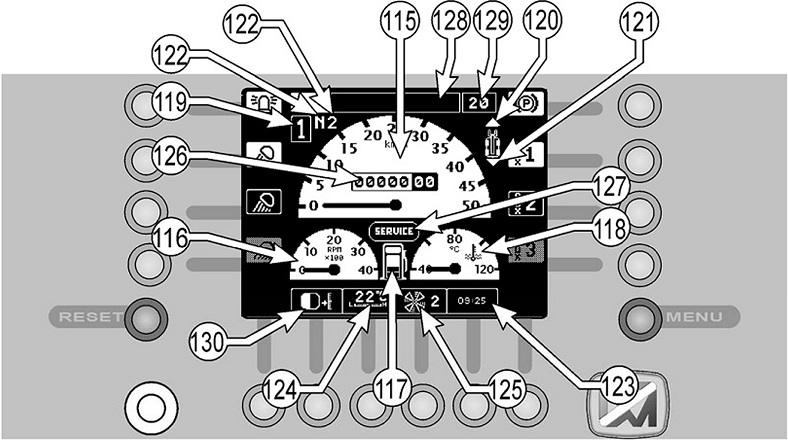

ЭКРАН ГЛАВНОГО МЕНЮ (S2)









(115) Спидометр

(116) Индикатор числа оборотов двигателя

(117) Индикатор уровня топлива

(118) Температура охлаждающей жидкости

(119) Выбранная передача:

- "N" = нейтраль

- "1м = 1-ая передача

- "2" = 2-ая передача



(120) (121) Выбранное направление движения

(122) Доступные скорости

(123) Часы

(124) Предварительно установленная температура воздуха в кабине

(125) Выбранная скорость вращения отопителя:

- "0й = выключен

- "1” = скорость 1 -"2" = скорость 2

- "3" = скорость 3

- "А" = АВТОМАТИЧЕСКИЙ режим



(126) Счетчик моточасов

(127) Индикатор состояния машины

(128) Полоса-указатель уровня устойчивости

(129) Уровень устойчивости (в процентах, указывается наивысший показатель между горизонтальной и боковой устойчивостью. См. соответствующий параграф в главе «ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ»)

(130) Показатель уровня контрастности экрана
