ПОГРУЗЧИК ROTO 40.25 MCSS. ОРГАНЫ УПРАВЛЕНИЯ
В данной главе подробно описывается и объясняется функционирование
различных органов
управления и индикаторов. Перед началом работы на машине обязательно
внимательно прочитайте нижеследующие инструкции и поймите, как правильно
работать.

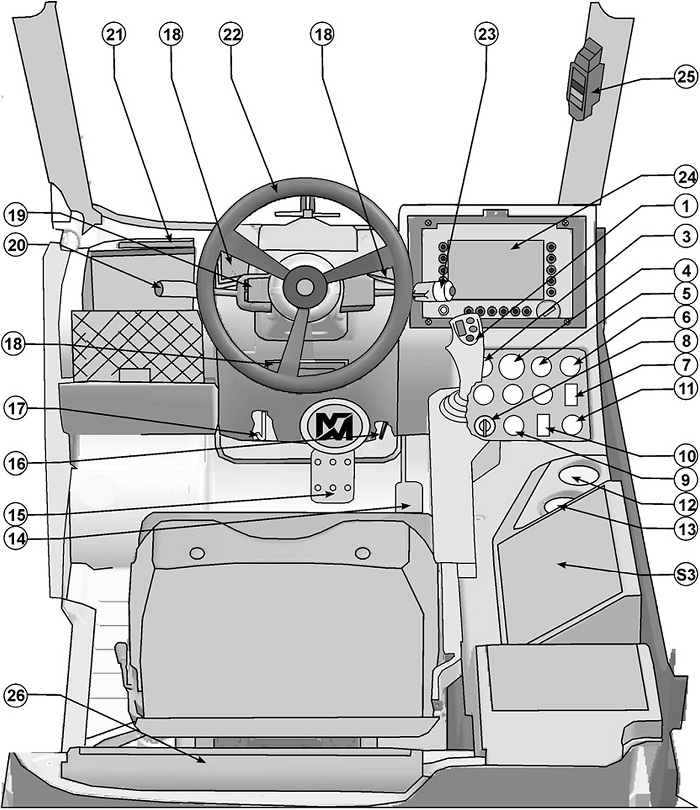

I Джойстик управления телескопической стрелой
3 Переключатель типа управления (синий)
4 Кнопка аварийной остановки
5 Красная сигнальная лампа при отключении системы защиты от
опрокидывания
6 Ключ переключения системы защиты от опрокидывания и блокировки функций
для перемещений по автодорогам (ключ блокировки функций)
7 Выключатель очистителя заднего стекла
8 Ключ зажигания
9 Выключатель аварийной сигнализации (4 мигающие лампы поворотов)
10 Кнопка отклонения кабины
II Разъем для подключения переносного освещения
12 Манометр для гидравлической и гидростатической систем
13 Спиртовой уровень
14 Педаль газа
15 Педаль тормоза
16 Рычаг фиксации педали газа
17 Рычаг фиксации рулевого колеса для регулировки
наклона
18 Воздуховоды
19 Кнопки выбора передачи
20 Рычаг выбора направления движения/Звуковой сигнал
21 Отделение для хранения таблиц грузоподъемности и инструкций по
технике безопасности
22 Рулевое колесо
23 Многофункциональный переключатель: указатель поворотов/габариты, фары
ближнего света, фары дальнего света/ очиститель переднего стекла и
омыватель стекол
24 Индикатор системы устойчивости машины
26 Рычаг выбора источника воздуха - внутрикабинный/внешний
S3 Панель управления

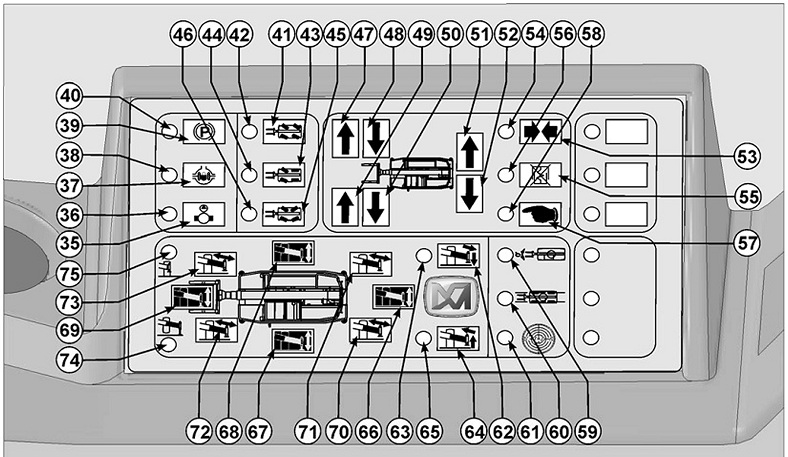

БОКОВАЯ ПАНЕЛЬ УПРАВЛЕНИЯ "S3"
35 Кнопка включения аварийного электронасоса
36 Индикатор функционирования электронасоса
37 Кнопка блокировки дифференциала (опция)
38 Индикатор блокировки дифференциала (опция)
39 Кнопка включения стояночного тормоза
40 Индикатор включения стояночного тормоза
41 Кнопка выбора рулевого режима «крабом»
42 Индикатор выбора рулевого режима «крабом»
43 Кнопка выбора рулевого режима «передними колесами»
44 Индикатор выбора рулевого режима «передними колесами»
45 Кнопка выбора рулевого режима «всеми колесами»
46 Индикатор выбора рулевого режима «всеми колесами»
47 Кнопка подъема передней правой подвески
48 Кнопка опускания передней правой подвески
49 Кнопка подъема передней левой подвески
50 Кнопка опускания передней левой подвески
51 Кнопка подъема задних подвесок
52 Кнопка опускания задних подвесок
53 Кнопка автоматического режима управления подвесками
54 Индикатор автоматического режима управления подвесками
55 Кнопка блокировки подвесок
56 Индикатор блокировки подвесок
57 Кнопка ручного управления подвесками
58 Индикатор ручного управления подвесками
59 Индикатор опущенной стрелы и выровненной турели по отношению к шасси
60 Индикатор центровки колес (на будущих версиях машины)
61 Индикатор выравнивания машины (на будущих версиях машины)
62 Кнопка выбора режима выдвижения опор
63 Индикатор выбора режима выдвижения опор
64 Кнопка выбора режима втягивания опор и автоматического втягивания
всех опор
65 Индикатор выбора режима втягивания опор
66 Кнопка подъема/опускания обеих задних опор
67 Кнопка подъема/опускания боковых левых опор
68 Кнопка подъема/опускания боковых правых опор
69 Кнопка подъема/опускания обеих передних опор
70 Кнопка выдвижения/втягивания верхних частей задней левой опоры
71 Кнопка выдвижения/втягивания верхних частей задней правой опоры
72 Кнопка выдвижения/втягивания передней левой опоры
73 Кнопка выдвижения/втягивания передней правой опоры
74 Индикатор выдвинутых опор – машина готова к работе
75 Индикатор полностью убранных опор
56 Индикатор блокировки подвесок
57 Кнопка ручного управления подвесками
58 Индикатор ручного управления подвесками
59 Индикатор опущенной стрелы и выровненной турели по отношению к шасси
60 Индикатор центровки колес (на будущих версиях машины)
61 Индикатор выравнивания машины (на будущих версиях машины)
62 Кнопка выбора режима выдвижения опор
63 Индикатор выбора режима выдвижения опор
