ПОГРУЗЧИК ROTO 40.25 MCSS. КАБИНА

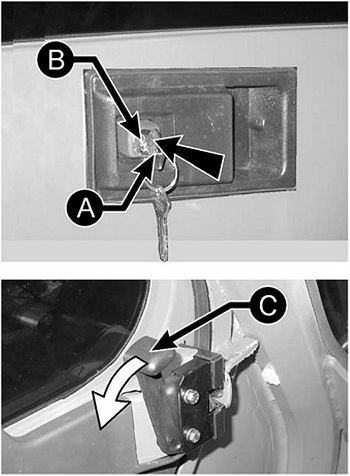

ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ ДВЕРИ
Чтобы дверь в кабину открылась, необходимо повернуть ключ в замке (А)
против часовой стрелки, а затем нажать кнопку (В) внутрь.
ВНИМАНИЕ!
При входе и выходе из кабины поворачивайтесь лицом к машине и всегда
держитесь за специальные поручни.
Перед началом работы закройте дверь кабины, потянув за ручку на себя.
Повернув рычажок (С), вы откроете дверь.
ВНИМАНИЕ
Нижняя секция двери всегда должна быть закрыта: и при транспортировке
машины, и при работе.

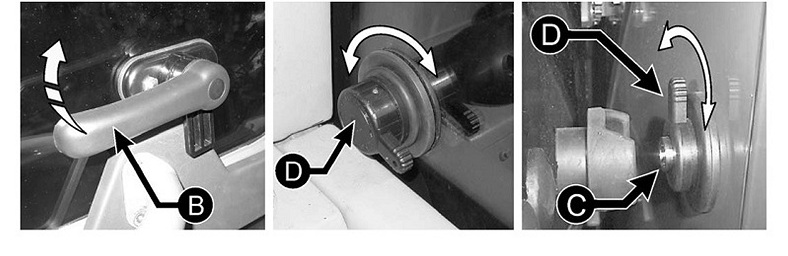

ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ ВЕРХНЕЙ СЕКЦИИ ДВЕРИ
Чтобы открыть верхнюю секцию двери, нужно повернуть вверх рычаг (В), а
затем закрепить ее с помощью специального фиксатора (С).
Чтобы закрыть верхнюю секцию, необходимо открыть фиксатор (С), повернув
ручку (D) внутри кабины, затем присоединить к нижней секции и
заблокировать, повернув рычаг (В) вниз.
ВНИМАНИЕ!
Перед началом работы оператор должен убедиться в том, что не произойдет
непроизвольного открывания верхней секции двери.

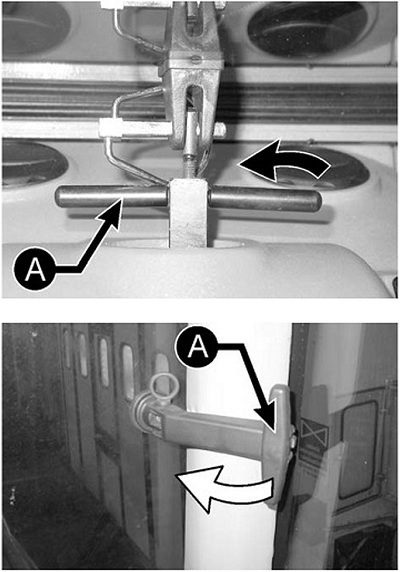

ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ ВЕТРОВОГО СТЕКЛА
ОТКРЫВАНИЕ
- поверните рычаг «А» на 45°
- приоткройте стекло
- поместите рычаг «А» в горизонтальное положение
- откройте ветровое стекло, нажимая на него до автоматической фиксации.
ЗАКРЫВАНИЕ
- поверните рычаг «А» на 45°
- немного закройте ветровое стекло
- поместите рычаг «А» в горизонтальное положение
- закройте ветровое стекло, нажимая на него до автоматической фиксации.
ОТКРЫВАНИЕ И ЗАКРЫВАНИЕ ЗАДНЕГО СТЕКЛА
ОТКРЫВАНИЕ
Поверните рычаг А влево, затем откройте окно, толкая его вперед до
желаемого положения.
ЗАКРЫВАНИЕ
Поверните рычаг А вправо до момента автоматической фиксации.

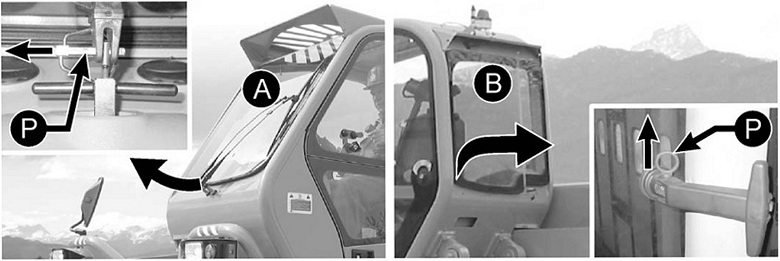

ВЫХОД ИЗ КАБИНЫ ПРИ АВАРИЙНОЙ СИТУАЦИИ
Если нет возможности покинуть кабину через дверь, надо воспользоваться
запасным выходом. ПЕРЕДНЕЕ СТЕКЛО (А)
- выньте фиксирующий стержень «Р» в указанном направлении
- откройте переднее стекло «А» и осторожно вылезайте из кабины ЗАДНЕЕ
СТЕКЛО (В)
- выньте фиксирующий стержень «Р» в указанном направлении
- откройте заднее стекло «В» и осторожно вылезайте из кабины

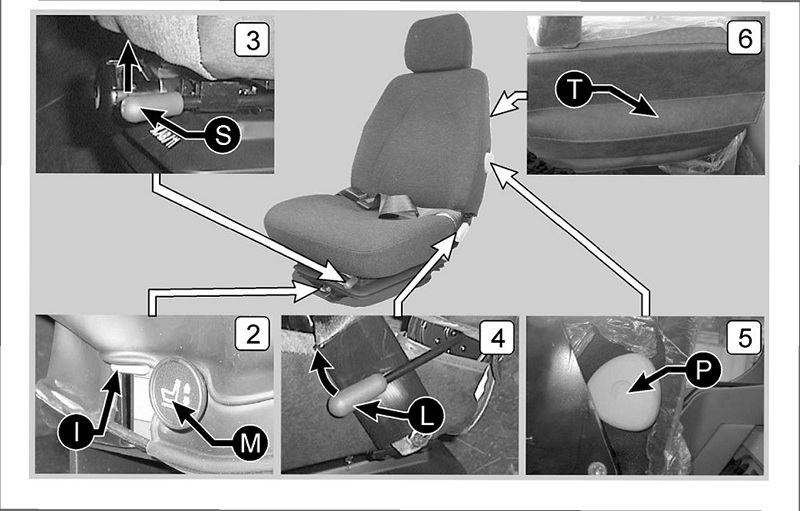

СИДЕНЬЕ С ПНЕВМАТИЧЕСКОЙ ПОДУШКОЙ
Регулировка пневматического подвешивания (2):
Пневматическое подвешивание можно отрегулировать с помощью кнопки "М" с
тягой .расположенной на передней части основания сиденья.
- Чтобы опустить сиденье, выдвиньте тягу "М" наружу.
- Чтобы поднять сиденье, поверните ключ зажигания в позицию "R" и
нажмите кнопку «М»
В обоих случаях сядьте на сиденье и отрегулируйте его высоту, пока
желтый индикатор 'Т' не установится в зеленом диапазоне.
Изменение положения сиденья (3):
Поднимите рычаг "S" вверх, сдвиньте сиденье вперед или назад до
достижения требуемого положения, затем отпустите рычаг.
Регулировка положения спинки (4):
Сядьте на сиденье, плотно прижав спину к спинке сиденья.
Поднимите рычаг "L" вверх для установки спинки под нужным углом.
Кармашек для хранения документов (5)
Расположен за сиденьем и предназначен для хранения документации к машине
и небольших предметов. ВАЖНО!!!
Всегда храните «РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ И ТЕХНИЧЕСКОМУ ОБСЛУЖИВАНИЮ»
в этом кармашке (Г).
Не выполняйте регулировку положения сиденья во время движения машины!
РЕМЕНЬ БЕЗОПАСНОСТИ
- сядьте правильно на сиденье
- проверьте, не перекручен ли ремень безопасности
- пристегните ремень так, как показано на рисунке
Перед началом работы всегда пристегивайтесь ремнем безопасности и
закрывайте нижнюю секцию двери, движется ли машина или стоит.
Отрегулируйте длину ремня так, чтобы он лежал на бедрах, а не на животе.
