Схема смазки трактора Д-54А

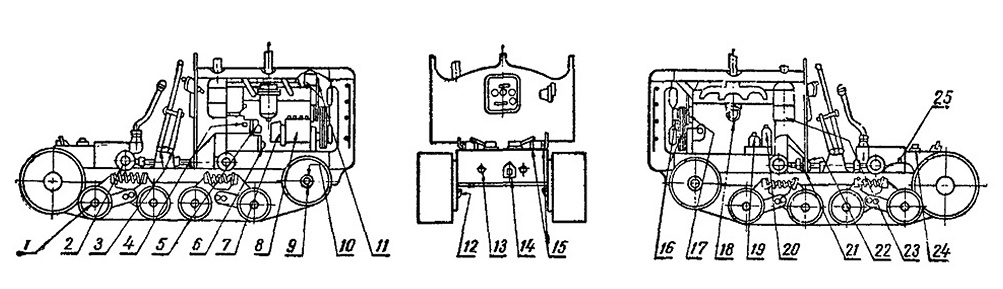

Рис. 176. Схема смазки трактора Д-54А





Таблица смазки трактора





• г. CJ

gS.

«5! 2 < л

Место смазки

Число мест смаз­ки

Сорт масла

Указания по проведению смазки





Через каждые 8—10 ч а со в р а б о ты

18

Основной двигатель

1

Дизельное масло

Проверить через 30 мин после остановки двига­теля уровень масла в картере и при необходимо­сти долить до верхней метки иа указателе уровня масла (щупе)

8

Топливный насос

1

 »

Вывернуть пробку н проверить уровень масла. Прн необходимости долить масло до уровня кром­ки заливного отверстия. При высоком уровне мас­ла (вследствие разжижения топливом) слить из­лишек

7

Регулятор топливного насоса

1



Вывернуть контрольную пробку и проверить уровень масла; при необходимости долить





Дополнительно через каждые 60 часов работы

Редуктор пускового двигателя

1

Масло АК или дизель­ное масло

Вывернуть пробку контрольного отверстия (на корпусе рычага муфты сцепления) и проверить уровень масла; при необходимости долить масло

Подшипники вентиля­тора, водяного насоса и натяжного ролика

2

То же

Установить пробки шкива вентилятора и роли­ка горизонтально и вывинтить их; при необходи­мости дозаправить маслом

Втулка сальника во­дяного насоса

1

Жировой солидол УС-2

Очистить масленку от грязи и сделать 3—4 на­гнетания шприцем

Отжимной подшипник муфты сцепления

1

То же

Снять крышку люка, очистить мае лейку от гря­зи и сделать 5—8 нагнетаний шприцем

Задний подшипник ва­ла главной муфты сцеп­ления

1

» »

Очистить масленку от грязи и сделать 5—8 на­гнетаний шприцем

Подшипники отводок муфт поворота

2

» »

Отвернуть пробку и через отверстие сделать 5— 8 нагнетаний шприцем в масленки отводок

Масляный бак гидро­системы

1

Дизельное масло

Проверить уровень масла и при необходимости долить

Воздухоочиститель

1

Отстоявшееся про­фильтрованное отрабо­танное дизельное масло

Промыть поддон, сменить масло

Подшипники опорных катков

8

Масло АК

Вывернуть пробку в оси катка, ввести наконеч­ник маслонагнетателя в канал оси до упора в уступ и нагнетать до появления масла из зазора (между наконечником и стенкой канала





J6no схе­ме рис. 176

Место смазки

г> 2 О О ь-

Сорт масла

Указания по проведению смазки

2

Подшипники поддер­живающих роликов

4

Масло АК

Установить ролик так, чтобы контрольная проб­ка оказалась в горизонтальной плоскости, вывер­нуть пробку н проверить уровень масла. При не­обходимости долить масло, установив отверстие вверх под углом 45° к горизонтали, и нагнетать его до появления нз отверстия

9

Подшипники направ­ляющего колеса

2

То же

Проверить уровень масла, вывернув пробку контрольного (центрального) отверстия. При не­обходимости долить масло через сливиос отиер- стие, установив его выше контрольного

14

Коробка передач и центральная передача

1

Трансмиссионное ав­тотракторное масло

Проверить указателем (щупом) уровень масла в заднем мосту и при необходимости долить масло

12

Конечные передачи

2

То же

Вывернуть пробку контрольного отверстия и проверить уровень масла; при необходимости до­лить масло

15

Валики рычагов тор­моза

4

Жировой солидол УС-2

Очистить масленку от грязи и сделать 5—8 на­гнетаний шприцем

3

Оси рычагов выключе­ния муфт поворота

2

То же

Очистить масленку от грязи и нагнетать шпри­цем солидол до появления его в зазорах

10

Втулка коленчатой оси натяжного колеса

2



Очистить масленку от грязи и нагнетать шпри­цем солидол до появления его в зазорах

20

Фильтр грубой очистки масла

1

Слить отстой и промыть фильтрующие элемеп- ты в дизельном топливе или керосине

23

Воздухоочиститель

1

Отстоявшееся и про­фильтрованное отрабо­танное дизельное масло

Промыть сетки в дизельном топливе или керо­сине







Дополнительно через каждые 240 часов работы





18

Основной двигатель

1

Дизельное масло / Слить старое масло сразу после остановки двигателя и залить свежее масло до верхней метки на указателе уровня (щупе)

19

Фильтр тонкой очист­ки масла

1

—      / Промыть реактивную масляную центрифугу и проверить ее вращение

6

Передний подшипник ведущего вала редуктора

1

Солидол  / Очистить масленку от грязи и сделать 3—5 нагнетаний шприцем

И

Подшипники генерато­ра

2

Смазка ЦИАТИМ-221  /  Очистить масленку от грязи и сделать 2—3 нагнетания шприцем

8

Топливный насос

1

Дизельное масло  / Слить старое масло, промыть картер дизельным топливом или керосином и залить свежее масло до кромки заливного отверстия

7

Регулятор топливного насоса

\

То же    /  Слить старое масло, промыть картер дизельным топливом или керосином и залить свежее масло до уровня контрольного отверстия

4

Редуктор пускового двигателя

1

То же или масло АК  /

Слить старое масло, промыть картер дизельным топливом и залить свежее масло до уровня контрольного отверстия

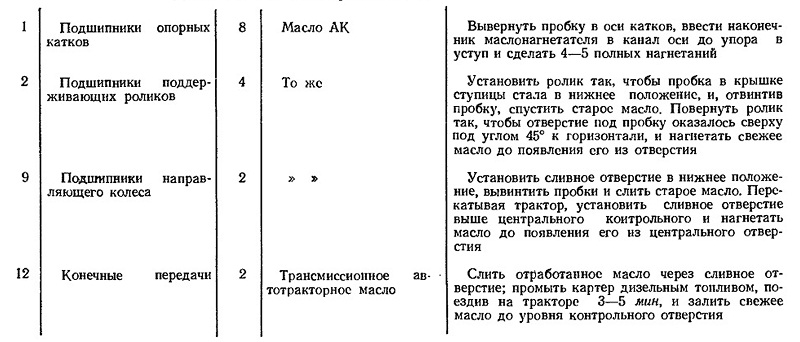

Дополнительно через каждые 480 часов работы





























Дополнительно через каждые 960 часов работы
