ГЛАВА 11

ПУСКОВОЕ УСТРОЙСТВО ПД-10М

§ 51. Назначение пускового устройства ПД-10М трактора Д-54А и схема его работы

Для пуска коленчатому валу дизеля необходимо сообщить некоторое число оборотов, обеспечивающее заполнение цилиндров свежим зарядом воздуха, его сжатие и воспламенение топлива.

Достигнуть температуры воспламенения топлива при медленном вращении вала дизеля и особенно при низкой температуре окружающего воздуха невозможно.

Число оборотов коленчатого вала при пуске должно быть не менее 150—200 в минуту.

При проворачивании коленчатого вала и вместе с ним других механизмов дизеля требуются большие усилия для преодоления сопротивления сжатого воздуха в цилиндрах и сил трения между движущимися деталями. Поэтому для быстрого и надежного пуска дизеля требуются специальные механизмы, которые объединены в пусковое устройство.

Пусковое устройство состоит из двигателя внутреннего сгорания, механизмов силовой передачи и декомпрессионного механизма. Механизмы силовой передачи крепятся к фланцу задней балки дизеля с правой стороны.

Двигатель 4 (рис. 86) одноцилиндровый, двухтактный, карбюраторный, марки ПД-10М. мощностью 10 л. с. при 3500 оборотах в минуту. Двигатель предназначен для создания усилия, обеспечивающего прокручивание коленчатого вала дизеля при числе оборотов, необходимом для воспламенения впрыскиваемого в его цилиндры топлива.

Вращение от коленчатого вала пускового двигателя передается коленчатому валу дизеля при помощи механизмов силовой передачи:
редуктора 2, муфты сцепления 1 и автомата выключения 3.

Редуктор позволяет изменять передаточное число силовой передачи и предназначен для увеличения усилия, необходимого для первоначального прокручивания холодного дизеля.

Муфта сцепления нужна для плавного соединения вращающегося вала пускового двигателя через редуктор с неподвижным валом дизеля, а также для разъединения валов при переключении шестерен редуктора. Валы дизеля и пускового двигателя в момент начала работы дизеля разъединяются автоматически специальным механизмом.

Проворачивание коленчатого вала дизеля в начальный период облегчает механизм декомпрессии пускового устройства (см. главу 5, § 21).

Часть теплоты отработавших газов пускового двигателя используется для облегчения и ускорения пуска дизеля. Для этой цели выпускная труба пускового двигателя пропущена через впускную трубу дизеля, и выходящие наружу отработавшие газы подогревают воздух, засасываемый в цилиндры дизеля. Кроме того, пусковой двигатель имеет общую с дизелем систему охлаждения, по которой циркулирует вода в период работы пускового двигателя. За счет теплоты воды прогреваются головка и гильзы цилиндров дизеля.

§ 52. Работа одноцилиндрового двухтактного карбюраторного двигателя ПД-10М трактора Д-54А

В двухтактном двигателе рабочий цикл полностью осуществляется за один оборот коленчатого вала в отличие от четырехтактного двигателя, в котором рабочий цикл совершается за два оборота коленчатого вала.

В двухтактном двигателе ПД-10М отсутствует механизм газораспределения.

Впуск горючей смеси и выпуск отработавших газов происходит через отверстия (окна) в стенках цилиндра. Окна перекрываются перемещающимся в цилиндре поршнем. Таким образом, кривошипно-шатунный механизм двухтактного двигателя, помимо основного назначения, выполняет также работу механизма газораспределения.

Схема действия такого карбюраторного двигателя изображена на рисунке 87.

В стенках цилиндра 4 сделаны три окна: впускное 7, продувочное 2 и выпускное 6; картер (кривошипная камера) 9 двигателя

сообщения с атмосферой не имеет.

К впускному окну 7 присоединен карбюратор 8 — прибор, приготовляющий горючую смесь из воздуха и топлива. Продувочное окно 2 сообщается каналом 1 с кривошипной камерой 9 двигателя.

Работа двигателя происходит следующим образом. Поршень 3 движется вверх от нижней мертвой точки к верхней (рис. 87,о), перекрывая в начале хода продувочное окно 2, а затем выпускное 6. При этом в цилиндре начинается сжатие ранее поступившей в него горючей смеси, а в кривошипной камере 9 создается разрежение. Как только нижняя кромка юбки поршня откроет впускное окно, через него в кривошипную камеру будет засасываться из карбюратора 8 горючая смесь.



Рис. 86. Пусковое устройство дизеля:
1-Муфта сцепления; 2 — редуктор: 5 — автомат выключения; 4 — пусковой двигатель
5 — карбюратор пускового двигателя: 6 — регулятор пускового двигателя.

При приближении поршня к верхней мертвой точке сжатая горючая смесь воспламеняется электрической

искрой, проскакивающей в свече 5.

Давление газов, образовавшихся при сгорании горючей смеси, возрастает до 25 кГ/см2, и под давлением газов поршень движется из верхней мертвой точки в нижнюю (рис. 87,б). В цилиндре происходит расширение газов. Как только поршень при своем движения вниз закроет впускное окно, в кривошипной камере начинает сжиматься ранее поступившая в нее горючая смесь.

В конце хода поршень открывает выпускное 6, а затем продувочное 2 окна (рис. 87, в). При открытии выпускного окна отработавшие газы, давление которых составляет 3-4 кГ/см2, с большой скоростью выходят наружу. Давление в цилиндре быстро понижается и к моменту открытия продувочного окна давление сжатой горючей смеси в кривошипной камере будет выше, чем давление в цилиндре Поэтому горючая смесь из кривошипной к» меры начнет входить по каналу 1 в цилиндр

и, заполняя его, выталкивать остатки отработавших газов через выпускное окно наружу.

В дальнейшем все операции будут повторяться в такой же последовательности. Таким образом, в двухтактном двигателе рабочий цикл происходит за два хода поршня. При первом ходе поршня (вверх) в цилиндре происходят сжатие и воспламенение горючей смеси, а в кривошипной камере — всасывание ее. При втором ходе (вниз) в цилиндре происходит расширение газов, выпуск газов и продувка цилиндра, а в кривошипной камере цилиндра — предварительное сжатие смеси.

Благодаря вдвое большему количеству рабочих ходов у двухтактного двигателя можно получить большую мощность при малом объеме цилиндра и, следовательно, малых размерах и весе двигателя.

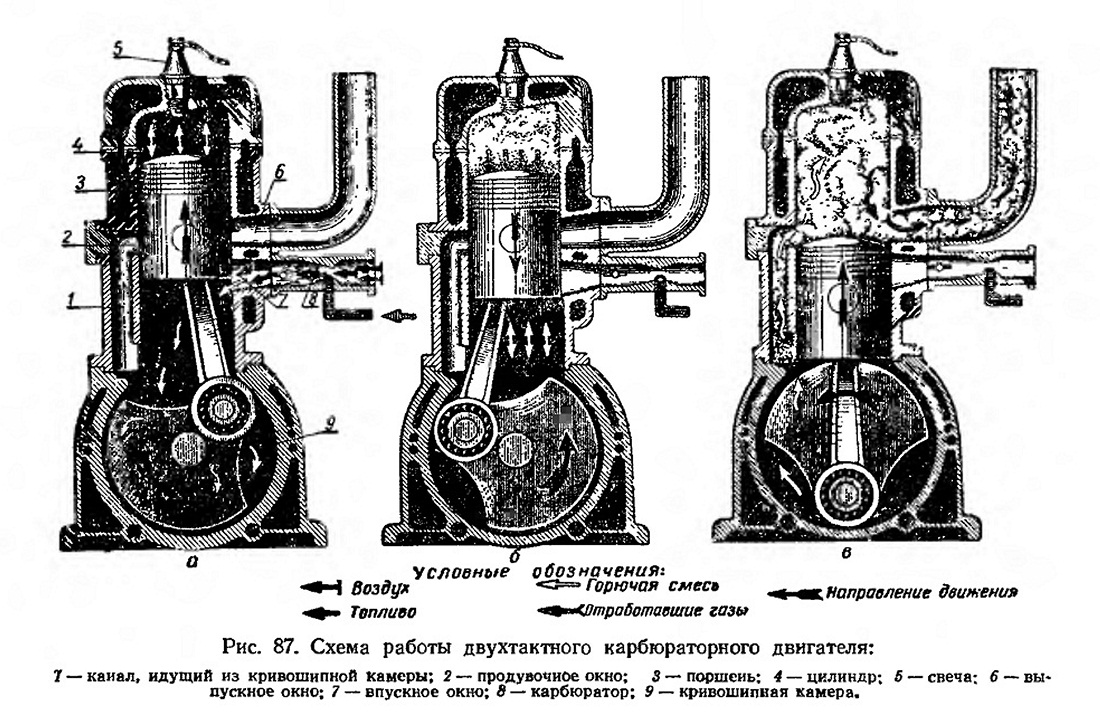

Рис. 87. Схема работы двухтактного карбюраторного двигателя:
