ШТОРКА И ТЕРМОСТАТ ДВИГАТЕЛЯ Д-20 ТРАКТОРА ДТ-20

Шторка и термостат служат для сокращения времени прогрева двигателя после запуска, а также для поддержания в системе охлаждения температуры 85—97°, обеспечивающей наиболее экономичную работу двигателя.

Шторкой открывают или закрывают лобовую часть сердцевины радиатора, изменяя количество проходящего через радиатор воздуха, а следовательно, и степень охлаждения воды. Брезентовая шторка 9 радиатора (рис. 48) закреплена своим нижним концом на трубке 1 при помощи заостренных отгибных усиков 4. Два первых витка шторки склеены клеем БФ. Трубка 1 вращается на оси 7, закрепленной неподвижно в штампованном кронштейне 8, установленном в нижней части радиатора. Оба конца оси 7 имеют фрезерованные лыски, а отверстия в кронштейне выполнены полукруглыми, то есть ось фиксируется от проворачивания.

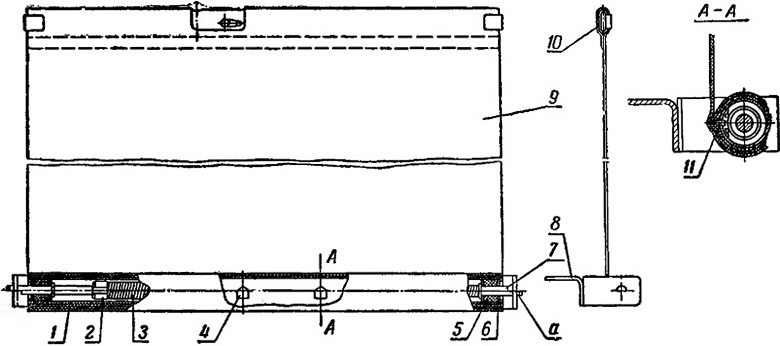

Рис. 48. Шторка радиатора:
1-трубка; 2 — втулка; 3—пружина; 4— отгибные усики; 5 — войлочное кольцо; 6—шайба; 7-ось; 8 — кронштейн; 9 — шторка; 10 — плоская трубка; 11—планка: 12 — технологическая метка.







Внутри трубки размещена спиральная пружина 3. Один ее конец неподвижно закреплен на оси 7, а другой присоединен к втулке 2, свободно посаженной на оси. Втулка имеет паз, сопрягающийся с планкой 11, вваренной в продольный стык трубки. Таким образом, при вращении трубки втулка 2 увлекается планкой И.

В опущенном положении шторка намотана на трубку. При перемещении шторки вверх трубка 1 вращается и через втулку 2 закручиваег пружину 3. Войлочные кольца 5, заключенные между металлическими шайбами 6, служат для предохранения внутренней полости трубки от попадания влаги.

Верхняя часть шторки с закрепленной в ней плоской трубкой 10 связана с тросиком 1 (рис. 49), пропущенным через металлическую витую оболочку 2 к задней части топливного бака. Конец тросика связан с цепочкой 5, звенья которой могут фиксироваться в прорези кронштейна 3, приваренного к топливному баку.

При понижении температуры в системе охлаждения тракторист со своего места тянет за кольцо 4, и шторка, поднимаясь, закрывает лобовую поверхность радиатора. При этом уменьшается количество воздуха, проходящего через лобовую поверхность радиатора, и температура воды в системе охлаждения повышается.

При. отпускании кольца с цепочкой шторка опускается, наматываясь под действием пружины на трубку 1 (рис. 48), и температура воды понижается.

Установив необходимое положение шторки, тракторист закрепляет цепочку в прорези кронштейна 3 (рис. 49).

Шторку собирают в таком порядке. Вначале ее полностью навертывают на трубку 1 (рис. 48). Затем вставляют конец оси 7 с технологической меткой а в отверстия правого угольника кронштейна 8 (смотря на трактор спереди).

Закручивают пружину 3 на 10—12 оборотов, поворачивая трубку 1 со шторкой по часовой стрелке (если смотреть со стороны свободного конца оси). И, наконец, вставляют свободный конец оси 7 в отверстие левого угольника 8, отогнув угольник на величину, необходимую для сборки оси с кронштейном. В случае ослабления пружины 3 во время эксплуатации следует увеличить ее предварительное закручивание на 4—5 оборотов.

Для автоматической регулировки температуры воды служит термостат ТС-6 (рис. 50). Он имеет корпус 4, верхний торец которого служит седлом для основного клапана 1. На боковой поверхности корпуса имеются два окна для прохода воды. Сильфон 5 изготовлен из латунной тонкостенной трубы. К нижнему торцу сильфона припаяна обойма 6 с направляющей планкой 2, а к верхнему—крышка 7 с закрепленным в ней стержнем 8. Основной клапан представляет собой конус с резьбовым отверстием в вершине и двумя отверстиями диаметром 1,5 мм. Через малые отверстия выходит воздух из системы охлаждения при заполнении ее водой. Клапан прижимается к корпусу пружинящим усилием сильфона.

Вспомогательный клапан 3 насажен на стержень 8 и припаян к крышке сильфона; к стержню клапан припаивают после заполнения сильфона легко испаряющейся жидкостью и его регулировки. На внутренней конической поверхности клапана расположены два отверстия для прохода воды.

При полном открытии основного клапана 1 каналы, расположенные в корпусе 4 термостата, перекрываются наружной конической поверхностью вспомогательного клапана 3.

Действие термостата основано на свойстве жидкости испаряться при повышении температуры. При этом давление в сильфоне возрастает и верхняя крышка со стержнем и клапанами поднимается вверх,

открывая основной клапан и перекрывая вспомогательным клапаном перепускные каналы в корпусе термостата. Клапан начинает открываться при температуре воды 70*. Полностью он открывается при температуре 83°±3°. Полный рабочий ход клапанов равен 9±0,5 мм.












Рис. 49. Управление шторкой:
1-тросик; 2 — оболочка; 3 — кронштейн; 4 — кольцо; 6 — цепочка.



Рис. 50. Термостат:

1 — основной клапан: 2 — направляющая планка; 3 — вспомогательный клапан; 4 — корпус; 5—сильфон; 6 — обойма: 7 — крышка; 8 — стержень.

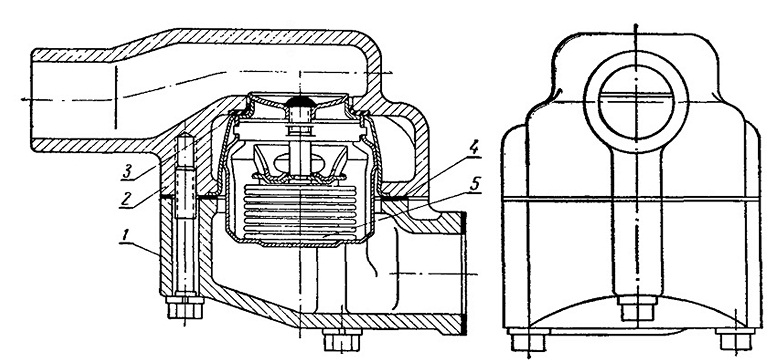

Рис. 51. Установка термостата:
1 — корпус: 2 — патрубок; 3 к 4 — прокладки; 5 — термостат.











Термостат 5 (рис. 51) смонтирован в литой коробке, состоящей и» корпуса 1 и патрубка 2. Корпус имеет горизонтальный фланец с отверстием для установки термостата в полости корпуса и вертикальный — для крепления к головке цилиндра. В вертикальном фланце проделано окно для поступления воды из головки цилиндра в корпус и отверстие (не указанное на чертеже) для прохода воды из патрубка в водяной насос по сверленым каналам в головке и картере двигателя.

На патрубке 2 снизу расположен фланец с отверстием для установки верхней части термостата в полости патрубка. Во фланце корпуса имеется отверстие для перетекания воды из патрубка в головку цилиндра.

Между корпусом 1 и патрубком 2 проложена уплотняющая картонная прокладка 4 и зажат буртик корпуса термостата. Резиновая прокладка 3, помимо основного клапана термостата, препятствует перетеканию воды из полости патрубка в радиатор. Патрубок термостата соединен прорезиненным шлангом с трубой, по которой вода поступает в верхний бачок радиатора.

Вода в системе охлаждения в зависимости от температуры может циркулировать по двум направлениям:

1. После пуска холодного двигателя водяной насос подает воду из нижнего бачка радиатора в водяную рубашку двигателя, в результате чего охлаждаются стенки гильзы цилиндра. Затем через отверстия, соединяющие водяные рубашки картера и головки, вода поступает в водяную рубашку головки, а оттуда в корпус термостата. При температуре воды ниже 70° основной клапан термостата закрыт. Вода, не попадая в радиатор, проходит через боковые окна в корпусе термостата и по каналам в корпусе, головке и картере возвращается во впускную полость водяного насоса. При такой ее циркуляции двигатель быстро прогревается.

Когда двигатель прогреется и температура воды поднимется выше 70°, основной клапан термостата начнет открываться и вода будет поступать как в водяной насос, так и в радиатор.

2. При температуре воды выше 85° основной клапан термостата откроется полностью, боковые каналы в корпусе термостата перекро-ются вспомогательным клапаном и весь поток воды будет направлен только через радиатор.

При установившемся режиме работы двигателя циркуляция воды в системе охлаждения следующая. Из нижнего бака радиатора по трубе она поступает во всасывающую полость насоса. Под действием вращающейся крыльчатки насоса вода под напором подается в верхнюю часть водяной рубашки картера, где омывает в первую очередь наиболее нагретую верхнюю часть гильзы цилиндра. Нижняя часть гильзы охлаждается в меньшей степени. В результате этого температура по высоте цилиндра выравнивается.

Из водяной рубашки картера вода попадает в головку двигателя. Взаимное расположение отверстий, подводящих воду в головку, и отверстия, выводящего воду в корпус термостата, таково, что наиболее интенсивные потоки создаются у перемычки, соединяющей выпускной патрубок со стаканом форсунки, и у самого выпускного патрубка.

Из головки через корпус термостата вода поступает в верхний бачок радиатора. Проходя через трубки сердцевины радиатора в нижний бачок, она отдает часть тепла потоку воздуха, просасываемому через сердцевину вентилятора.

Из нижнего бачка радиатора вода снова поступает во всасывающую полость водяного насоса.

Вследствие того, что при температуре воды ниже 70° ее циркуляция через радиатор прекращается клапаном термостата, необходимо в холодное время года поддерживать в системе температуру воды в пределах 85—97°, регулируя открытие шторки.
