СЧЕТЧИК МОТО-ЧАСОВ ДВИГАТЕЛЯ Д-20 ТРАКТОРА ДТ-20

Счетчик предназначен для отсчета количества отработанных двигателем часов, приведенных к 1600 об/мин коленчатого вала. По показаниям счетчика контролируют сроки проведения технических уходов за двигателем.









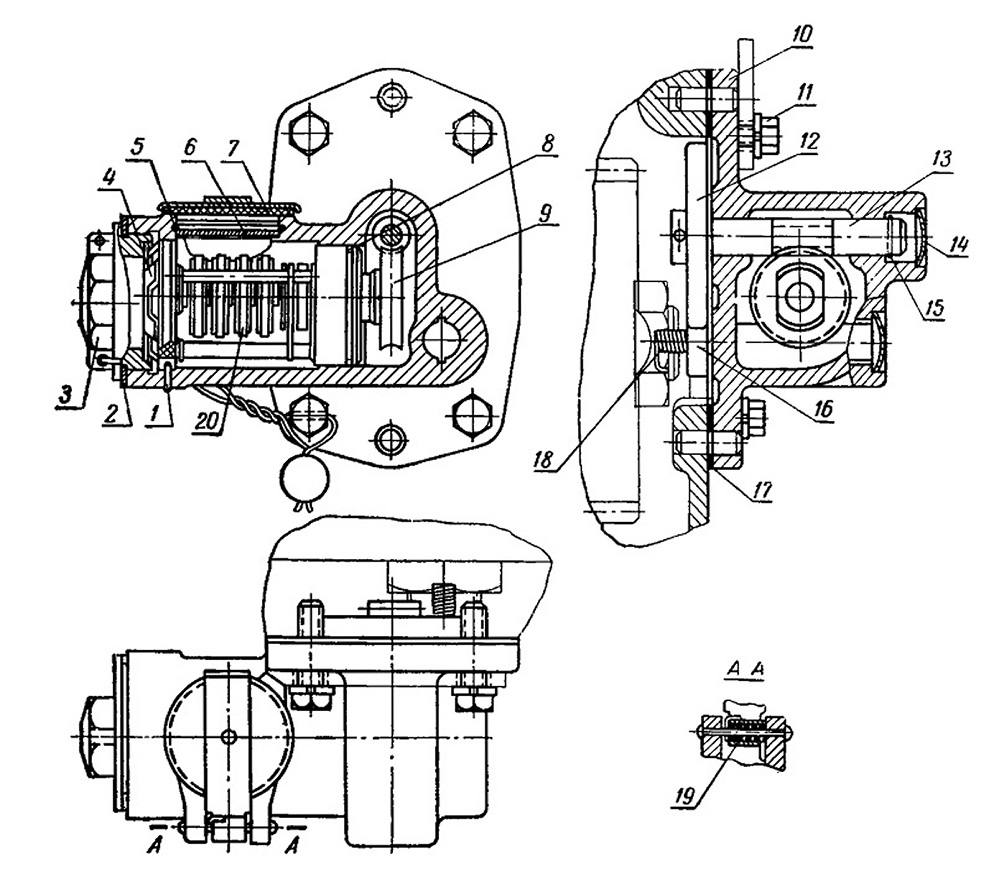

Рис. 42. Счетчик мото-часов:
1—штифт; 2 —прокладка; 3 —пробка; 4 — плоская пружина; 5 — стопорное кольцо; б—стекло; 7. — крышка; 8 — уплотнительное резиновое кольцо; 9 — червячная шестерня; 10 — корпус счетчика; 11 — болт; 12—шестерня; 13 —червячный валик; 14 — заглушки; 15 — стопорное кольцо; 16 — шестерня привода счетчика; 17 — прокладка; 18 — пружина привода счетчика;
19 — пружина; 20 — счетный механизм.







Конструкция счетчика показана на рисунке 42. Литой чугунный корпус 10 фрезерованным фланцем устанавливают на два штифта и крепят четырьмя болтами 11.

Со стороны фланца в корпусе имеются два горизонтальных отверстия, в которых вращаются хвостовик шестерни 16 привода счетчика и червячный валик 13. С наружной стороны отверстия закрыты сферическими штампованными заглушками 14.

Вставленный в корпус счетный механизм 20 прижимается задним направляющим диском к торцовому уступу корпуса через плоскую пружину 4, закрепленную на пробке 3. Таким образом счетный механизм зафиксирован в осевом направлении. От проворачивания вокруг своей оси он удерживается штифтом 1, запрессованным в корпус и входящим в выемку на заднем направляющем диске счетного механизма.

В верхней части корпуса находится смотровое окно со стеклом 6'.. через которое можно видеть показания счетного механизма. Окно закрыто штампованной крышкой 7 с резиновой прокладкой. Крышка шарнирно закреплена на корпусе и прижата к нему витой пружиной 19.

Шестерня 16 привода счетчика имеет в передней части торцовое сверление с правой резьбой, в которое ввернута пружина 18 привода счетчика. Конец пружины, выступающий из шестерни, отогнут наружу и входит в торцовый паз валика уравновешивающего механизма. Таким образом, шестерня привода вращается с числом оборотов равным обо-ротам коленчатого вала. Гибкая пружина в приводе исключает возможность поломки шестерни 16 при неточной установке счетчика. От шестерни 16 получает вращение шестерня 12, закрепленная на червячном валике 13 штифтом. Стопорное кольцо 15 предохраняет валик 13 от выпадания при снятии и установке счетчика. Червячный валик через шестерню 9 приводит во вращение счетный механизм.

Червячная пара смазывается масляным туманом, проникающим из полости передней крышки картера в счетчик через окно в его фланце. Счетный механизм тщательно смазывают при заводской сборке, поэтому во время эксплуатации его не нужно смазывать.

Для предохранения счетного механизма и смотрового стекла от замасливания парами смазки, проникающей к счетчику из картера двигателя, служит резиновое кольцо 8.

На двигателе Д-20 установлен такой же счетный механизм, как и на двигателях Д-54 и Д-75.

В счетном механизме имеются две планетарные передачи с общим

передаточным отношением 1/10000. Полное передаточное отношение от

шестерни привода к первому счетному барабану рассчитано таким образом, что за один час работы двигателя с числом оборотов 1600 в

1 мин барабан повернется на одно деление, то есть на 1/10 оборота, и покажет один час работы.

Когда первый барабан сделает один полный оборот (10 часов ра-боты), соседний с ним барабан повернется на 1/10 часть оборота и но-

кажет десятки часов работы двигателя.

Поскольку двигатель не всегда развивает 1600 об/мин, то показания счетчика, как правило, не совпадают с количеством часов, проработанных двигателем по календарному времени.

Первая цифра справа на счетчике означает часы, вторая — десятки часов, третья — сотни и четвертая — тысячи часов.
