Смазка трактора К-700 «Кировец» - часть 1



Смазка трактора. При технических уходах трактор смазывают по схеме рисунка 37 с использованием данных таблицы 11.

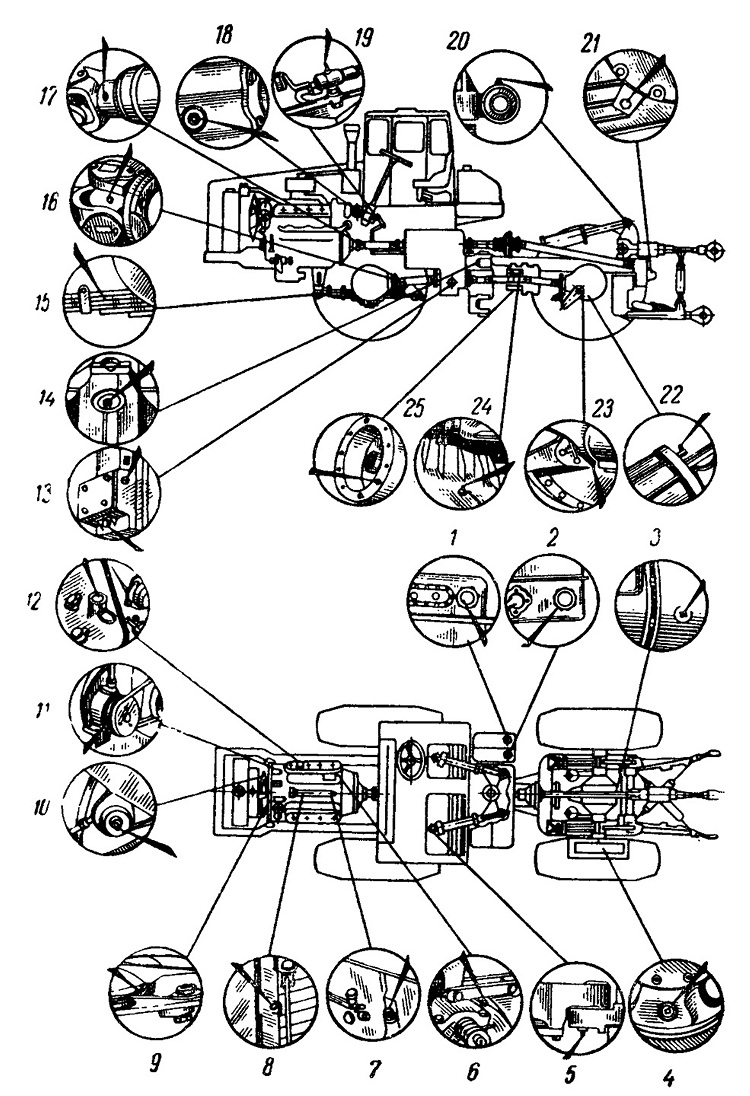

Рис. 37. Схема смазки трактора:
1 — масляный бак гидросистемы навесного оборудования; 2—масляный бак гидросистемы управления поворотом; 3 — картеры центральных передач; 4 — картеры конечных передач; 5 —пальцы гидроцилиндров поворота: 6 — подшипники стартера; 7 — корпус регулятора топливного насоса; 8 — корпус топливного насоса; 9 — подшипник балки передней опоры двигателя; 10 — подшипник шкива натяжного устройства; 11 —подшипник водяного насоса; 12 —картер двигателя; 13 — картер коробки передач; 14 — ось вертикального шарнира рамы; 15 — листы рессор; 16 — подшипники карданных валов; 17 — шлицы карданных валов; 18 — картер рулевого управления; 19 — шарниры тяг следящего устройства; 20 — пальцы гидроцилиндров подъема; 21 — картер редуктора вала отбора мощности; 22 — опоры кулаков тормозов; 23 — рычаги тормозов: 24 — горизонтальный шарнир рамы; 25 — картер промежуточной опоры
