Тракторы К-744Р. Управление системами

Трактор может быть оборудован механическим управлением коробкой перемены передач. Назначение и схемы положений каждого рычага показаны на рисунках 3, 4, 5, 6.

Рис. 3. Расположение рычагов и рукояток управления в кабине.

1. Рычаг переключения режимов КП.

2. Рычаг переключения передач.

3. Рукоятка управления механизмом навески.

4, 5, 6. Рукоятки управления гидроцилиндрами агрегатируемых машин.

1. Рукоятка управления подачей топлива (кроме тракторов с двигателем OM-457LA).

2. Рукоятка останова двигателя.

3. Рукоятка стояночного тормоза (в положении "На себя" торможение). Для тракторов К-744Р1, К-744Р2 выполняет также функцию подтормаживания прицепа.

4. Рукоятка крана подтормаживания прицепа (положение "Вниз" растормаживание, положение "Вверх" затормаживание). На тракторах К-744Р1, К-744Р2 отсутствует.

5. Рукоятка ручного топливоподкачивающего насоса.

6. Рычаг включения заднего ведущего моста.

7. Рычаг включения "быстрого" и "медленного" режимов.

8. Педаль управления золотником слива (педаль слива).

9. Педаль управления рабочими тормозами.

10. Педаль подачи топлива.

11. Рукоятка регулировки расхода масла к исполнительному органу (с/х орудию) устанавливается только при наличии в конструкции трактора насоса с регулируемой подачей.

12. Кнопки ручной подачи топлива на тракторах с двигателем OM-457LA.

    Позиции рукояток 3, 4, 5, 6: "На себя" от нейтрали подъем; "От себя" от нейтрали опускание (1-е положение) и плавающая (2-е положение).

Рис. 4. Схема положений рычага переключения режимов.

1. Нейтраль "N".

2. Режимы II-й и IV-й.

3. Задний ход.

4. Режимы I-й и III-й.

Рис. 5. Схема положений рычага переключения передач.

1.Включение тормозов синхронизаторов.

1. Нейтраль "N".

2. 1-я передача.

3. 2-я передача.

4. 3-я передача.

5. 4-я передача.






   Рис. 6. Схема положений рычага быстрого и медленного режимов и рычага включения заднего моста.

   1. Быстрый режим.

   2. Медленный режим.

   3. Задний мост выключен.

   4. Задний мост включен.

Рычаг переключения передач имеет шесть фиксированных положений. Из положения "N" в положение 1-й передачи рычаг переводите с выжимом педали слива. При движении трактора переключение передач в пределах выбранного режима осуществляйте путем последовательного перевода рычага вперед из положения 1-й передачи в положение 2-й, 3-й и 4-й без выжима педали слива. В положение "включение тормозов-синхронизаторов" рычаг переводите из положения "N" назад, приподняв его. Этим положением пользуйтесь только для переключения режимов при остановленном тракторе.

ВНИМАНИЕ! При прогреве двигателя и на стоянке с работающим двигателем рычаг

! переключения передач должен находиться в положении "Нейтраль N".

ВНИМАНИЕ! Рычагом переключения режимов, а также рычагами включения медлен-

! ного и быстрого режимов необходимо пользоваться только при остановленном тракторе. При этом рычаг переключения передач должен быть установлен в положение

"Включение тормозов-синхронизаторов". При невозможности включения режима следует кратковременно выжать педаль слива.

При необходимости (для облегчения переключения режимов, а также для включения заднего моста при остановленном тракторе) допускается поворачивать (вправо-влево) рулевое колесо.

Рис. 7. Коробка передач.

1 тормоза-синхронизаторы; 2 верхняя половина картера; 3 фильтр КП; 4 нижняя половина картера; 5 верхняя контрольная пробка; 6 нижняя контрольная пробка; 7 поддон с насосом; 8 сливная пробка; 9 механизм переключения передач; 10 гидроаккумулятор; 11 рычаг переключения на буксировку.

Тракторы К-744Р. Блок переключателей на рулевой колонке

Рис. 8. Блок переключателей на рулевой колонке.

позиции нефиксированные

1. – включение фиксированного положения правого указателя поворота;

2. – включение нефиксированного положения правого указателя поворота;

3. – включение нефиксированного положения левого указателя поворота;

4. – включение фиксированного положения левого указателя поворота;

5. – включение мигающей сигнализации дальнего света; VI – включение дальнего света;

Переключатели на потолочной панели кабины

Рис. 9. Блок переключателей и жалюзи на потолочной передней панели кабины.

1. Клавиша включения передних рабочих фар.

2. Клавиша включения задних рабочих фар.

3. Клавиша включения знака "Автопоезд".

4. Клавиша включения очистителя заднего стекла.

5. Заглушка.

6. Жалюзи поворотные.

7. Пластина изменения направления потока воздуха.

8. Жалюзи круглые с изменением проходного сечения (4 шт. – на передней потолочной панели, 2 шт.

   – на задней потолочной панели).

9. Пульт управления кондиционером.

10. Выключатель вентилятора. Служит для регулировки скорости воздуха, проходящего через кондиционер. В положении "Выкл." кондиционер не работает.

11. Регулятор температуры. Управляет температурой воздуха, выходящего из испарителя в кабину.

    Если регулятор температуры находится в положении "Выкл.", а выключатель вентилятора не в положении "Выкл.", кондиционер будет работать только на приток наружного воздуха в кабину.






    ВНИМАНИЕ! Не рекомендуется охлаждать воздух в кабине более чем на 6°С отно-

    !

    сительно температуры охлаждающего воздуха, так как это может быть причиной

    простудных заболеваний.

Тракторы К-744Р. Блок плавких предохранителей

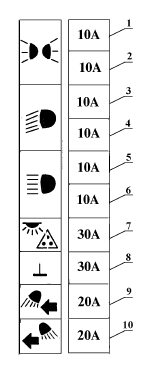

Рис. 10. Правый блок плавких предохранителей.


Расположен на правой боковой стенке щитка приборов.
1. Правые габаритные фонари.
2. Левые габаритные фонари.
3. Ближний свет левой фары.
4. Ближний свет правой фары.
5. Дальний свет левой фары.
6. Дальний свет правой фары.
7. Розетка, плафон, верхний блок выключателей, знак "Автопоезда", подкапотная лампа.
8. Выключатель "массы".
9. Передние рабочие фары.
10. Задние рабочие фары.

Рис. 11. Левый блок плавких предохранителей.

Расположен на левой боковой стенке щитка приборов.

1. Освещение щитка приборов.
2. Отопитель.
3. Кондиционер.
4. Стоп-сигнал.
5. Подрулевой переключатель, передний стеклоочиститель, передний и задний стеклоомыватели.
6. Звуковой сигнал.
7, 8. Аварийная сигнализация.
9. Резерв.
10. Вентилятор кондиционера.

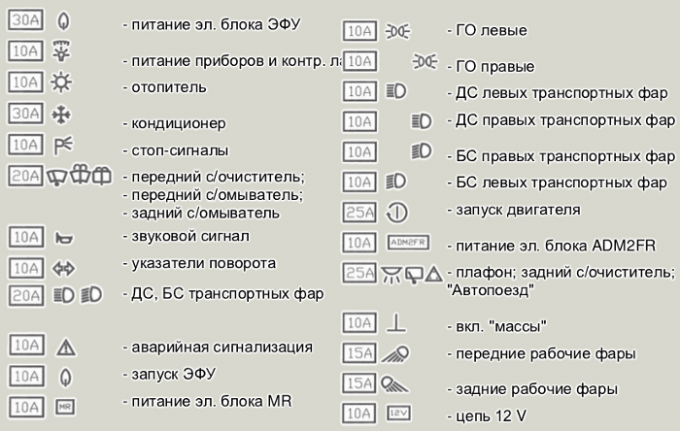

Рис. 11а. Блоки предохранителей тракторов с двигателем OM-457LA
