Трактор ТС10. Руководство - часть 4





TC10.00.00.000 РЭ




Управление отопителем.

Вентиляторы отопителя включаются клавишей 12 (см. рисунок 1.4) на пульте управле-

ния трактором. В теплое время года подвод охлаждающей жидкости от системы охлаждения

двигателя необходимо отключить от отопителя кабины. Включается и отключается подвод

жидкости краном, расположенным на двигателе.

Управление двигателем.

Фиксированная подача топлива устанавливается рукояткой 9 (см. рисунок 1.3). При пе-

ремещение  рукоятки  вперед  подача  топлива  увеличивается,  при  перемещении  назад  –

уменьшается.  Крайнее  заднее  положение  рукоятки  соответствует  минимально-устойчивой

частоте вращения коленчатого вала двигателя.

Для  остановки  двигателя  рукоятку  следует  перевести  в  крайнее  заднее  положение  и

нажать кнопку 8 остановки двигателя.

Пуск двигателя выполняется стартером. Перед пуском необходимо включить "массу",

нажав  на  клавишу  13  (см.  рисунок  1.4)  на  пульте  управления  трактором,  вставить  ключ в

выключатель 5 (см. рисунок 1.3) стартера, включить стояночный тормоз клавишей 14 (см.

рисунок 1.4), при этом на пульте управления должен засветиться красным мигающим све-

том светодиод 25. Ключ может поворачиваться по часовой стрелке и имеет три положения в

выключателе:

первое (фиксированное) - исходное, ключ вставлен  вертикально  -  замыкается цепь

выключателя "массы";

второе (нефиксированное, до промежуточного упора) - не задействовано;

третье (нефиксированное, до упора) - включается стартер.

Управление трансмиссией.

Для обеспечения движения трактора и управляемости трансмиссией необходимо сесть

на сиденье и выключить клавишей 14 стояночный тормоз. При этом светодиоды 5 и 25 на

пульте управления трактором не должны светиться.

При отсутствии тракториста на сиденье и включенном стояночным тормозе (свечении

красным мигающим светом светодиодов 5 и 25) движение трактора невозможно.

Рукоятка  джойстика  управления  движением  10  (см.  рисунок  1.3)  имеет  нейтральное

фиксированное  вертикальное  положение.  Отклонения  рукоятки  вперед  или  назад  от

нейтрального положения обеспечивает, соответственно, передний или задний ход трактора

и изменение скорости движения трактора. Отклонения рычага влево или вправо обеспечива-

ет изменение направления движения (поворот) трактора.

Схема движения трактора в зависимости от положения рукоятки 10 приведена на ри-

сунке 1.5.





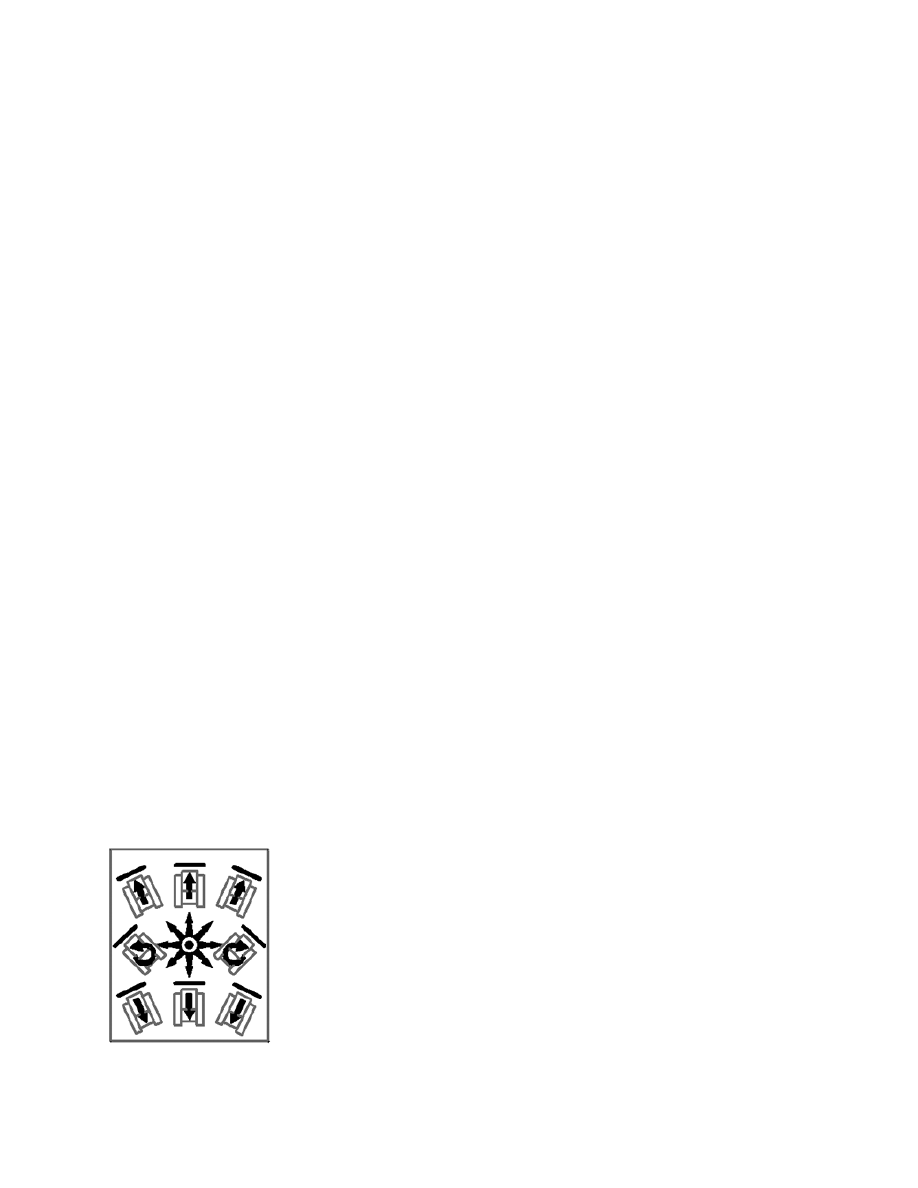

Рисунок 1.5 - Схема движения трактора в зависимости от

положения рукоятки джойстика управления

движением




16

TC10.00.00.000 РЭ




Управление  рабочим  оборудованием  осуществляется  воздействием  на  рукоятку  1

(

см. рисунок 1.3) управления бульдозерным оборудованием и рукоятку 2 управления рыхли-

тельным оборудованием. Обе рукоятки имеют нейтральное фиксированное положение.

Схема положений рукояток управления бульдозерным и рыхлительным оборудованием

трактора приведены на рисунках 1.6 и 1. 7.









Рисунок 1.6 - Схема положений рукоятки управ-

ления    бульдозерным    оборудова-

нием



Рисунок 1.7 - Схема положений рукоятки управ-

ления  рыхлительным  оборудова-

нием



При перемещении рукоятки 1 (см. рисунок 1.3) управления бульдозерным оборудова-

нием:

вперед ("от себя") - отвал бульдозерного оборудование переводится последовательно

в  положение  "Опускание  принудительное",  а  затем  в  "Плавающее".  В  "Плавающем"

(крайнем  переднем)  положении  рукоятка  фиксируется  электромагнитом,  что  освобождает

тракториста от необходимости постоянно удерживать рукоятку при работе с бульдозерным

оборудованием;

назад ("на себя") - отвал переводится в положение "Подъем";

влево - опускается только левая часть отвала, вправо – опускается только правая часть

отвала (гидроперекос отвала).

При перемещении рукоятки 2 управления рыхлительным оборудованием:

вперед ("от себя") - рыхлительное оборудование переводится в положение "Подъем";

назад (на себя) - рыхлительное оборудование переводится в положение "Опускание

принудительное".

При отпускании рукояток в рабочем положении оборудования обе рукоятки (кроме ру-

коятки 1, находящейся в крайнем переднем положении) возвращаются в нейтральное поло-

жение, а рабочие органы остаются в установленном рабочем положении.

Управление электрооборудованием.

Органы  управления  электрооборудованием  размещены  на  пульте  управления  тракто-

ром  (см.  рисунок  1.4)  и  на  верхнем  щитке  переключателей  9  (см.  рисунок  1.8),  который

находится над передним стеклом кабины.

Подключение аккумуляторных батарей к электросети трактора осуществляется клави-

шей 13 (см. рисунок 1.4) дистанционного выключателя "массы" на пульте управления после

установки ключа в выключатель стартера 5 (см. рисунок 1.3).

Клавиша 11 (см. рисунок 1.4) имеет три положения:

все выключено;

включен ближний свет головных фар, фонарь подсветки номерного знака и подсветка

приборов (среднее);

включен дальний свет головных фар, фонарь подсветки номерного знака и подсветка

приборов;




17

TC10.00.00.000 РЭ









1 -

задние фары; 2 - фонарь освещения номерного знака; 3 - место установки государственного

регистрационного (номерного) знака; 4 - вентилятор; 5 - плафон освещения кабины; 6 - перед-

ние  фары;  7  -огнетушитель;  8  -  зеркало  заднего  вида;  9  -  верхний  щиток  переключателей;
10 -

выключатель задних фар; 11 - выключатель вентилятора; 12 - выключатель передних фар;

13 -

не задействован; 14 - выключатель плафона освещения кабины



Рисунок 1.8 - Кабина (вид сзади)
















18

TC10.00.00.000 РЭ





Символы. В виде символов (см. рисунок 1.9) на тракторе дана информация о назначе-

нии органов управления, приборов и сигнальных устройств.







1 -

давление масла в двигателе; 2 - засоренность масляного фильтра системы смазки двигателя;

3  -

температура охлаждающей жидкости двигателя; 4 - засоренность фильтрующего элемента

воздухоочистителя системы впуска двигателя; 5 – остановка двигателя; 6 – пуск двигателя стар-

тером; 7 – уровень топлива в баке; 8 – минимальный уровень топлива баке (менее 5 л); 9 – пода-

ча топлива увеличивается; 10 – подача топлива уменьшается; 11 – температура масла в гидро-

приводе трансмиссии; 12 – давление масла в трансмиссии; 13 - нагрев топлива предпускового

подогревателя двигателя; 14 - насосный агрегат предпускового подогревателя; 15 - подача топ-

лива  в  горелку  предпускового  подогревателя;  16  -  свеча  зажигания  подогревателя;  17  –  кон-

троль исправности системы управления движением; 18 – стояночный тормоз и аварийная оста-

новка  трактора  19 –  указатель  напряжения  бортовой  электрической  сети  трактора  и контроль

работы генераторной установки; 20 – дистанционный включатель "массы"; 21 – включение фар

головного освещения, фонаря подсветки номерного знака и контрольных приборов; 22 – даль-

ний свет фары головного освещения; 23 - задние рабочие фары; 24 - передние рабочие фары;
25 –

плафон освещение кабины; 26 – вентиляторы отопителя кабины; 27 – стеклоочистители пе-

реднего  стекла  и  стекол  дверей  кабины; 28  –  стеклоочиститель  заднего  стекла  кабины;
29 -

звуковой сигнал; 30 - вентилятор кабины; 31 – движение трактора вперед; 32 – поворот вле-

во; 33 – поворот вправо; 34 – разворот на месте влево; 35 – разворот на месте вправо; 36 – дви-

жение задним ходом; 37 – поворот влево при движении задним ходом; 38 – поворот вправо при

движении задним ходом; 39 – нейтральное положение рыхлительного оборудования; 40 – подъ-

ем рыхлительного оборудования; 41 – принудительное опускание рыхлительного оборудования;
42 –

нейтральное положение бульдозерного оборудования; 43 – плавающее положение бульдо-

зерного оборудования; 44 – принудительное опускание бульдозерного оборудования; 45 – подъ-

ем бульдозерного оборудования; 46,47 – гидроперекос бульдозерного оборудования





Рисунок 1.9 - Символы






19
