Трактор Т-40, Т-40А. Увеличение продольной устойчивости трактора

По своим тягово-сцепным качествам трактор Т40 может работать с многими тяжелыми навесными машинами, однако, из-за недостаточной продольной устойчивости трактора без специального переоборудования он работать не может.

Для использования трактора в агрегате с тяжелыми навесными машинами установите прикладываемый кронштейн 4 (рис. 47) спереди трактора и закрепите грузы 1 задних колес.

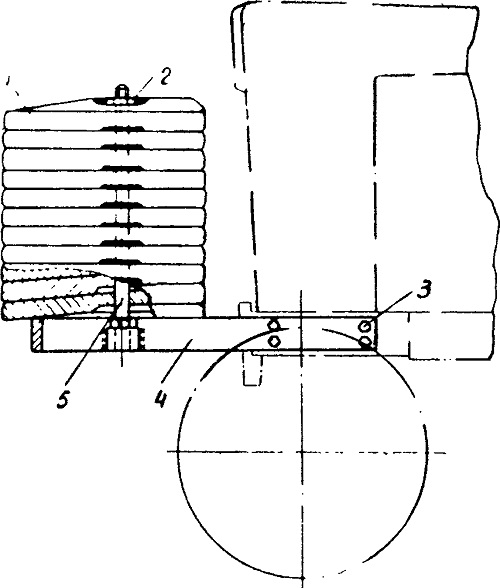

Рис, 47. Установка грузов спереди трактора:
1 — груз заднего колеса; 2 — гайка; 3 — болт крепления кронштейна; 4 — кронштейн грузов; 5 — шпилька крепления грузов.

В тех случаях, когда приложенных к трактору грузов (3 шт.) недостаточно для получения надежной продольной устойчивости, грузы с задних колес переставьте на кронштейн. Установленные грузы надежно закрепите гайками 2. В полный комплект входит 11 грузов, как показано на рисунке 47.

В случае установки спереди трактора трех грузов:

1. Установите кронштейн, закрепив его к переднему брусу трактора.

2. Установите на кронштейн одну шпильку 5, завернув ее на 3—5 витков, и уложите три груза 1 на кронштейн.

3. На другую шпильку, со стороны удлиненной резьбовой части, наверните гайку до конца резьбы. Установите шпильку в отверстия грузов и вверните ее через контргайку в бонку, приваренную к кронштейну.

4. Выверните первую шпильку и повторите операцию установки второй шпильки.

5. После установки шпилек законтрите их контргайками и закрепите грузы гайками 2.

При установке большего количества грузов переверните шпильки обратной стороной.

Продольная устойчивость трактора Т40А значительно выше трактора Т40, однако, при агрегатировании его с особо тяжелыми машинами используйте грузы от трактора Т40 или приобретите кронштейн с грузами за отдельную плату.
