Трактор Т-40, Т-40А. Остов, ходовая часть и рулевое управление



Трактор Т-40, Т-40А. Остов трактора и его техническое обслуживание

Остов трактора служит для установки и крепления на нем всех механизмов трактора. Остов полурамной конструкции и состоит из корпуса трансмиссии, корпуса муфты сцепления и полурамы.

Техническое обслуживание остова трактора состоит в проверке состояния резьбовых соединений и своевременной их подтяжке.

Техническое обслуживание колес трактора

Ведущие (задние) (рис. 45) колеса установлены на фланцы полуосей конечных передач и снабжены пневматическими шинами низкого давления.

Для увеличения сцепного веса при работе трактора в тяжелых условиях на диски колес устанавливайте

дополнительные грузы. При работе трактора на транспортных работах (в сухую погоду) снимите дополнительные грузы с ведущих колес. Нормальное давление в шинах ведущих колес 11—38" равно 0,80—1,5 кгс/см2 в зависимости от вида выполняемых работ трактором и веса навесных машин.

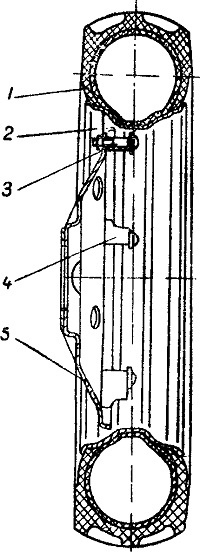

Рис. 45. Ведущее колесо:
I — шина; 2 — обод; 3 — болт крепления диска» 4 — стойка; 6 — диск.

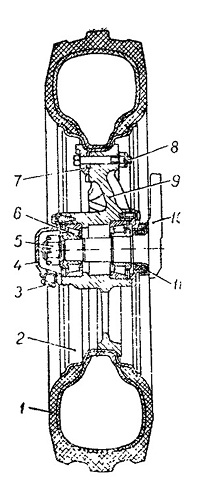

Рис, 46. Направляющее колесо:
1 — шина; 2 — обод; 3 — пробка; 4 — крышка; 5 — гайка; 6 — роликоподшипник; 7 — накладка; 8 — болт накладки; 9 — ступица; 10 — цапфа осевая; 11 — уплотнение.

Направляющие (передние) (рис. 46) колеса крепятся к прямоугольному фланцу вала осевой цапфы.

Техническое обслуживание колес трактора заключается в наблюдении за состоянием резьбовых соединений и своевременной их подтяжке, в периодической смазке, проверке и при необходимости регулировке осевого зазора конических роликовых подшипников направляющих

колес, в соблюдении правил эксплуатации шин и их технического обслуживания.

Следите за затяжкой болтов и гаек крепления обода ведущих и направляющих колес, а также болтов крепления дисков ведущих колес к фланцу полуоси конечной передачи.

Подшипники направляющего колеса смазывайте маслом, заливаемым во внутреннюю полость ступицы через отверстие, закрываемое пробкой 3.

Проверку уровня масла и при необходимости доливку его производите через каждые 240 часов работы трактора. При проверке уровня масла колесе установите таким образом, чтобы пробка 3 находилась в горизонтальной плоскости (если в таком положении колеса масло отсутствует, то его доливают). Через каждые 960 часов работы трактора производите замену масла.
