На тракторах Т40 и Т40А установлены сухие ленточные тормоза с двумя затягивающимися концами, с раздельным управлением и общим при блокировке педалей (рис. 38). С наружной стороны на этом валике установлен рычаг, соединенный тягой с педалью.

Техническое обслуживание тормозов заключается в наблюдении за герметичностью сальниковых уплотнений, при необходимости в промывке накладок, а также в своевременной регулировке положения тормозных лент по мере износа накладок.
1. При значительном износе накладок увеличивается ход педали, что затрудняет производить быстрое торможение. В этом случае отрегулируйте положение тормозной ленты одним из следующих способов:

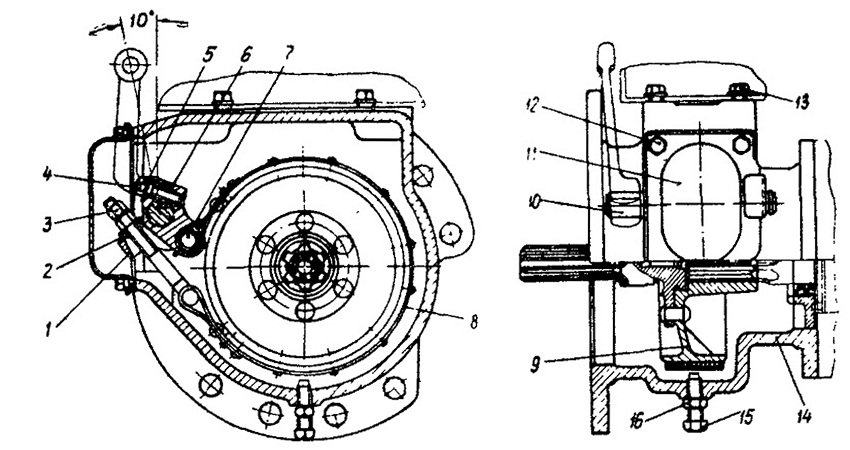

Рис, 38. Тормоза:
1 — рычаг; 2 — шайба сферическая; 3 — гайка; 4, 12, 13 — болты; 5 — шайба стопорная; 6 — шайба; 7 — палец ленты; 8 — лента; 9 — тормозной барабан; 10 — ось рычага; 11 — крышка рукава; 14 — рукав; 15 — винт регулировочный*;
16 — контргайка

а) отверните болты и снимите крышку рукава, ослабьте гайку 3 и заверните гайку регулировочного болта до отказа. Затем отверните гайку регулировочного болта на 3,5 оборота и в таком положении гайки затяните контргайку. Закройте люк крышкой. При правильно отрегулированном тормозе наружный рычаг должен отклоняться на 10° назад от вертикали, проходящей через ось рычага. Педали тормозов во время регулировки должны находиться в крайнем заднем положении;

б) расшплинтуйте и выньте ось вилки тяги и, заворачивая ее, укоротите длину тяги так, чтобы свободный ход был в пределах 50—80 мм. Регулировку свободного хода педалей правого и левого тормозов производите одновременно. Свободный ход педалей должен быть одинаков, чтобы при блокировке педалей происходило одновременное торможение обоих колес. После каждой регулировки тормозов (через 240 часов) для создания равномерного зазора между барабаном и тормозной лентой произведите регулировку положения тормозной ленты следующим образом:

1. Отпустите контргайку 16 регулировочного винта 15, расположенного снизу корпуса тормозов, и заверните винт до упора, после чего отверните винт на 3/4 оборота и закрепите контргайкой.

2. Если в процессе эксплуатации произойдет замасливание тормозных накладок, промойте их бензином или керосином. Для чего:

а) снимите крышку люка корпуса тормозных барабанов и с помощью шприца промойте тормозной барабан и ленту;

б) удалите загрязненный бензин через отверстие регулировочного винта 15, вывернув его;

в) после промывки произведите регулировку положения ленты регулировочным винтом.

Для обеспечения нормальной работы тормозов при эксплуатации трактора не допускайте торможения трактора без предварительного выключения муфты сцепления.

При разборках управления тормозами правильно установите пружину сервоустройства, снижающую усилие на педали. Пружина устанавливается в одно из отверстий кронштейна так, чтобы педаль удерживалась в крайнем верхнем положении, а при торможений снижает усилие на педали.
