Глава 3. ЗАПАСНЫЕ ПАРАШЮТЫ
ЗАПАСНОЙ ПАРАШЮТ 3-5 СЕРИИ 4
Парашют (рис. 71, 72) предназначен для эксплуатации спортсменами-парашютистами в случае отказа или ненормальной работы основного парашюта.

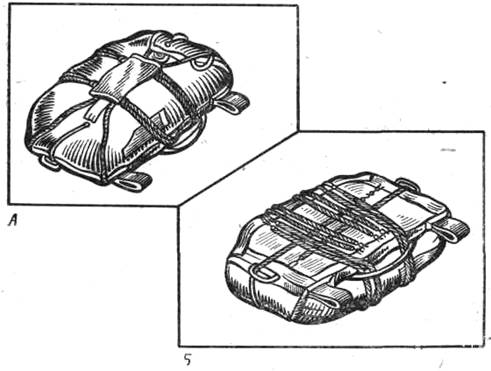

Рис. 71. Общий вид уложенного парашюта 3-5 серии 4 (ранец парашюта ПЗ-74, купол 3-5): А ─ вид уложенного парашюта спереди; Б ─ вид уложенного парашюта сзади
Рис. 72. Общий вид раскрытого парашюта 3-5 серии 4:
1 ─ парашют 3 ─ ранец; 4 ─ кольцо вытяжное
Тактико-технические данные парашюта
1. При общей массе парашютиста с парашютами
─ надежную работу на высоте до ─ надежную работу в случае ненормальной работы основного парашюта типа УТ-15 или ПО-9, при этом необходимо полное отсоединение основного купола; ─ отсутствие явлений складывания купола парашюта при совместной работе с полностью наполненными куполами парашютов, типа УТ-15 или Т-4;
─ минимальную безопасную высоту применения
─ среднюю вертикальную скорость снижения, приведенную к стандартной
атмосфере, на участке 30─ ─ введение парашюта в действие правой или левой рукой; ─ усилие, необходимое для выдергивания кольца, не более 16 кгс; ─ быстрый и удобный монтаж запасного парашюта к подвесным системам с быстроразъемными скобами крепления и его демонтаж;
─ однократное применение при введении его в действие на высоте до 2. Габаритные размеры уложенного парашюта, мм: длина ─ 410+10; ширина─ 240+10; высота ─ 180+10.
3. Масса парашюта без переносной сумки не превышает
Тактико-технические данные частей парашюта
1. Купол площадью Для удобства при укладке в центре купола имеется уздечка из капронового шнура арт. 10КП-Окр.
К куполу крепятся 24 стропы из капронового шнура ШКП-150 длиной
На расстоянии 2. Промежуточная подвесная система, изготовленная из капроновой ленты арт. ЛТКОкр-44-1600 в четыре сложения, состоит из двух лямок, соединенных между собой перемычкой. Каждая лямка промежуточной подвесной системы имеет по две пряжки-полукольца и по петле, в которые вставлены вкладки из капроновой ленты арт. ЛТКОкр-44-1600. 3. Ранец из капронового авизента, снабжен четырьмя клапанами ─ двумя боковыми (правым и левым), верхним и нижним. Дно ранца прямоугольной формы, укреплено металлической рамой жесткости с двумя выступами для крепления ранца к основной парашютной системе.
Длина ранцевых резин, расположенных на боковых клапанах, с кулонами равна С внешней стороны на ленты по периметру дна ранца пришиты десять проволочных петель для пристегивания ранцевых резин. На накладном дне ранца имеется десять пар несъемных резиновых сот для укладки в них строп.
4. Вытяжное кольцо сделано из стальной трубы диаметром
Длина троса от ограничителя до последней шпильки равна 5. Контровочная нить из хлопчатобумажной пряжи 15,4текс.ХбХЗ (№ 64,9/6/3), предназначена для контровки фартука ранца. 6. Переносная сумка прямоугольной формы, изготовляется из капронового авизента арт. 56039, крышка застегивается на семь турникетов. Размеры сумки 410X260X380 мм. 7. Паспорт является необходимой принадлежностью парашюта.
