74

снегохода.

1. Поверните ключ зажигания в положе-
ние ВЫКЛЮЧЕНО и подождите, пока все
движущиеся части остановятся.

2. Установите замок тормозного рычага.

3. Откройте левую панель доступа; сни-
мите кожух защиты ремня вариатора.

4. Открутите винт ведомого вариатора и
вытащите регулятор вариатора.

ПРИМЕЧАНИЕ:  убедитесь,  что  шайбы  и
уплотнительное кольцо не сняты с регу-
лятора.

5. Выкрутите  винт с регулятора, развер-
ните его и вставьте в него винт.

6. Закрутите  винт с перевернутым регу-
лятором в ведомый вариатор; затем за-
тяните винт, пока тарелки вариатора не
раздвинутся и это позволит снять ремень
вариатора.

ПРИМЕЧАНИЕ:  перед  установкой    рем-
ня  вариатора    очистите  тарелки  вариа-
тора  при  помощи  подходящего  раство-
рителя.

7. Снимайте ремень  сначала с ведомо-
го вариатора, а затем с ведущего вари-
атора.

Установка ремня

 вариатора

1. Расположите ремень  вариатора (так,
чтобы можно было прочесть номер) меж-
ду тарелками ведущего вариатора, а за-
тем  заведите  ремень  между  тарелками
ведомого вариатора.

2. Затем опять выкрутите  регулятор ве-
домого  вариатора  и  переверните  его  в

рабочее  положение;  затем  установите
винт  в  регулятор  и  затяните  винт  с  мо-
ментом затяжки 4,5 кг/м.

ПРЕДОСТЕРЕЖЕНИЕ

Не используйте резьбовой клей для вин-
та ведомого шкива, это может привести к
повреждению компонента.

3. Установите защитный кожух ремня ва-
риатора;  затем  закройте  левую  панель
доступа.

ПРЕДУПРЕЖДЕНИЕ

Никогда  не  используйте  снегоход,  если
защитный  кожух  ремня  вариатора  и  па-
нель доступа не установлены на место и
не закреплены.

4. Отпустите замок тормозного рычага.

НАТЯЖЕНИЕ ГУСЕНИЦЫ

Натяжение гусеницы оказывает непосред-
ственное  влияние  на  мощность  снегохо-
да.  Если  гусеница    слишком  ослаблена,
она  может  соскочить,  что  приведет  к  пре-
ждевременному  износу,  и  может  цеплять-
ся за направляющие колеса. При чрезмер-
ном  ослаблении  натяжения  гусеницы  на-
правляющие  колеса  могут  соскочить с гу-
сеницы,  что  может  привести  к  заклинива-
нию гусеницы. Arctic Cat рекомендует еже-
дневно  проверять  натяжение  гусеницы  в
первые 1000 км  пробега и далее каждую
неделю. Во время обкатки гусеница растя-
нется и станет на место. Провисание гусе-
ницы должно находиться в рекомендуемом
пределе.

ПРЕДУПРЕЖДЕНИЕ

Необходимо  поддерживать  рекоменду-
емую  величину  провисания  гусеницы.
Чрезмерно ослабленная гусеница может
привести к травме.

75

Проверка натяжения гу-

сеницы

 ПРЕДУПРЕЖДЕНИЕ

НЕ  пытайтесь  проверить  или  отрегули-
ровать натяжение гусеницы при работа-
ющем двигателе. Поверните ключ зажи-
гания  в  положение  ВЫКЛЮЧИТЬ.  Кон-
такт  с  вращающейся  гусеницей  может
вызвать травмы.

1.  Удалите  снег  и  лед  с  гусеницы,  на-

правляющих колёс и  из туннеля.

2.  Установите  снегоход  на  защитный
стенд. Убедитесь, что гусеница находит-
ся на расстоянии 5-8 см от пола.

3.  Посередине  гусеницы  (в  нижней  ча-
сти)  повесьте  груз  на  крючке  и  потяни-
те  его  вниз  до  рекомендуемого  давле-
ния. Проверьте провисание (расстояние)
между направляющими рельсами снего-
хода и внутренней поверхностью гусени-
цы. Сравните измерения с таблицей.

Модель/не-
обходимый
груз

У с т а н о в -
ленное  на-
тяжение

Натяжение
после  об-
катки

Beracat

570/T-Series/

TZ1 9 кг.

44-51 мм

51-57 мм

Beracat ХТ

9 кг.

38-44 мм

38-44 мм

F-Series 9 кг.

44-51 мм

51-57 мм

Z1 9 кг.

44-51 мм

51-57 мм

Crossfire

9 кг.

44-51 мм

51-57 мм

M-Series

4,5 кг.

51-64 мм

51-64 мм

ПРИМЕЧАНИЕ:  на  снегоходах  M-серии
измерение  провисания  проводится  от
направляющей рельсы до амортизирую-
щей накладки на направляющей рельсе.

Регулирование

натяжения гусеницы

1. Ослабьте болты задних направляющих
колёс.

ПРИМЕЧАНИЕ:  для  обеспечения  нор-
мального  натяжения  выполните  на-
стройки с обеих сторон снегохода.

2.  Если  провисание  (расстояние)  между
направляющими  рельсами  снегохода  и
внутренней поверхностью гусеницы пре-
вышает  технические  спецификации,  за-
тяните регулировочные болты для устра-

76

нения излишнего провисания гусеницы.

3.  Если  расстояние  между  направляю-
щими  рельсами    снегохода  и    внутрен-
ней  поверхностью  гусеницы  менее  ука-
занного  значения,  ослабьте  регулирую-
щие  болты  для  увеличения  провисания
гусеницы.

4. Проверьте совмещение гусеницы (см.
подраздел Совмещение гусеницы).

5.  При  достижении  необходимого  натя-
жения  гусеницы  затяните  болты  задних
направляющих колёс.

ПРИМЕЧАНИЕ:  поскольку  натяжение  и
совмещение  гусеницы  взаимосвязаны,
всегда  проверяйте  эти  оба  параметра,
даже если кажется, что только один из
них необходимо отрегулировать.

ПРЕДУПРЕЖДЕНИЕ

Так  как  натяжение  и  совмещение  гусе-
ницы взаимосвязаны, всегда  проверяют
оба  параметра,  даже  если  только  одно
регулирование  кажется  необходимым.
Если контргайки не закручены должным
образом,  регулировочные  болты  могут
чрезвычайно  ослабить  натяжение  гусе-
ницы  и,  при  некоторых  эксплуатацион-
ных условиях, позволить направляющим
колёсам  соскочить  с  гусеницы,  что  мо-
жет привести к заклиниванию гусеницы.
Если гусеницу заклинет в движении, это
может привести к серьёзным травмам и
повреждениям.

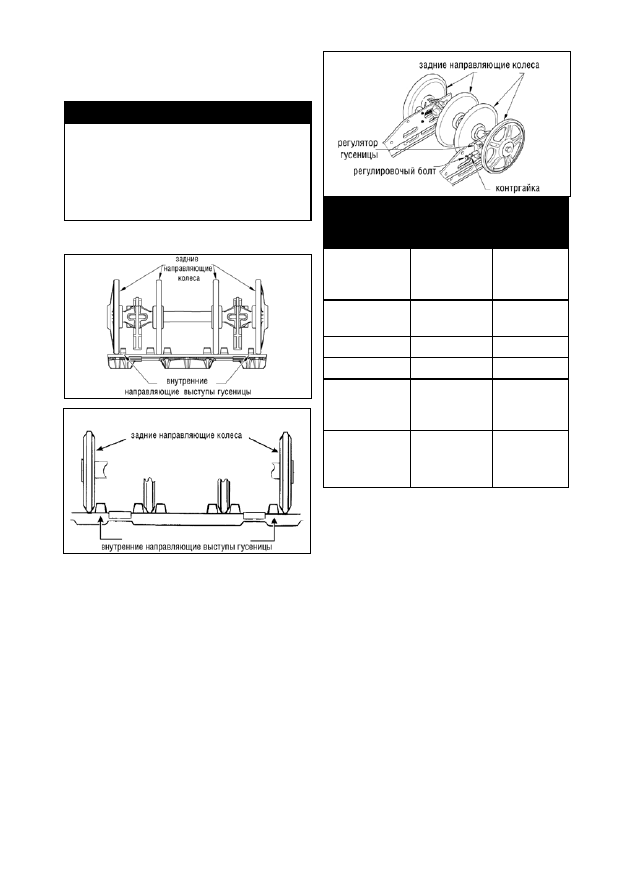

СОВМЕЩЕНИЕ

ГУСЕНИЦЫ

Правильное  совмещение  гусеницы  дости-
гается, когда задние направляющие колёса
будут иметь равный интервал с внутренни-
ми выступами гусеницы.  Неправильное со-
вмещение  гусеницы  приведёт  к  преждев-
ременному  износу  направляющих  колёс  и
внутренних  выступов  гусеницы.  Arctic  Cat
рекомендует  проверять  совмещение  гусе-
ницы каждую неделю или каждый раз при
регулировке натяжения гусеницы.

Проверка совмещения

гусеницы

ПРЕДУПРЕЖДЕНИЕ

Убедитесь,  что  ключ  зажигания  повер-
нут в положение ВЫКЛЮЧЕНО и гусени-
ца не крутится перед проверкой или регу-
лировкой совмещения гусеницы. Контакт
с вращающейся гусеницей может приве-
сти к травме.

1.Удалите снег и лед с гусеницы, направ-
ляющих колёс и из  туннеля.

2. Расположите края лыж напротив сте-
ны;  затем  при  помощи  защитного  стен-
да приподнимите заднюю часть снегохо-
да над полом так, чтобы гусеница могла
свободно вращаться.

ПРЕДУПРЕЖДЕНИЕ

Края лыж должны быть расположены пе-
ред стеной или другим подобным объек-
том.

ПРЕДУПРЕЖДЕНИЕ

77

НЕ  СТОЙТЕ  за  снегоходом  или  возле
вращающейся  гусеницы.  НИКОГДА  не
развивайте высокую скорость при подня-
той гусенице.

3.  Заведите  двигатель  и  дайте  неболь-
шое ускорение. Используйте рычаг газа
для  проворота  гусеницы  на  несколько
оборотов. ВЫКЛЮЧИТЕ ДВИГАТЕЛЬ.

ПРИМЕЧАНИЕ: подождите, пока гусени-
ца остановится. НЕ используйте тормоз,
поскольку это может привести к неточ-
ности при совмещении гусеницы.

4.  После  того  как  гусеница  остановить-
ся совсем, проверьте соотношение меж-
ду задними направляющими колёсами и
выступами  на  внутренней  поверхности
гусеницы.    Если  задние  направляющие
колёса  сцентрированы  между  внутрен-
ними  выступами  гусеницы,  регулировка
не требуется.

5. Если  задние направляющие колёса сме-
щены и не сцентрованы с внутренними вы-
ступами  гусеницы,  тогда  необходимо  про-
извести совмещение гусеницы.

РЕГУЛИРОВКА СОВМЕ-

ЩЕНИЯ ГУСЕНИЦЫ

1. На той стороне гусеницы, которая име-
ет  внутренний  замыкатель  выступов  гу-
сеницы к заднему направляющему коле-
су,  ослабьте  контргайку  регулировочно-
го  болта,  затем  вращайте  регулировоч-
ный болт по часовой стрелке на несколь-
ко оборотов.

2.  Проверяйте  совмещение  гусеницы  и,
пока не будет получена точная настройка,
продолжайте регулировку.

ПРИМЕЧАНИЕ: убедитесь, что после со-
вмещения  гусеницы  натяжение  гусени-
цы  находится  в  допустимых  пределах
(см. раздел Натяжение гусеницы).

3.  После  достижения  нужного  совмеще-

ния  гусеницы  затяните  контргайку  регу-
лировочного болта.

ПРЕДУПРЕЖДЕНИЕ

Если контргайка не затянута достаточно
туго, регулировочные болты могут ослаб-
нуть,  что  приведет  к  опасному  ослабле-
нию гусеницы.

4.Испытайте гусеницу в реальных услови-
ях эксплуатации.

5. После испытания в реальных условиях
эксплуатации  проверьте  совмещение  гу-
сеницы.  Если  необходимы  дополнитель-
ные  регулировки,  повторите  процедуру
совмещения гусеницы.

ПОДВЕСКА

Подвеска настраивается в зависимости от
нужд эксплуатации и личных водительских
предпочтений владельца.

Передние    пружины  амортизаторов  опре-
деляют  величину  давления  на  лыжи  и  ре-
акцию  передней  подвески  на  жесткую  по-
верхность.  Жесткость  давления  на  лыжи
возможно  изменить  регулировкой  жестко-
сти пружины амортизатора.

Задние  пружины  оказывают  влияние  на
грузоподъёмность снегохода и должны ре-
гулироваться  в  зависимости  от  веса  и  во-
дительских  предпочтений  владельца  сне-
гохода.

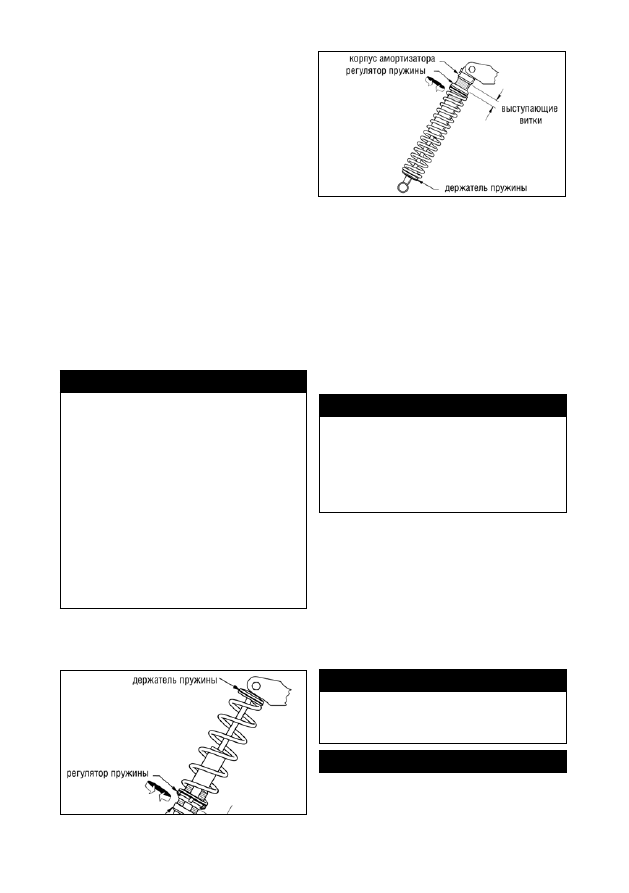

Регулировка передних

пружин амортизатора

ПРИМЕЧАНИЕ:  на  некоторых  моделях
снегоходов передние пружины  аморти-
