06.04.07 v.1.0

ОГМ240-21

Прибор безопасности

Руководство по эксплуатации

МЕНЮ НАСТРОЙКИ

Внимание!
Работы по настройке прибора безопасности могут выполнять
только наладчики завода изготовителя крана и наладчики
сервисных центров НПП «Резонанс».

Для перехода в меню настройки необходимо:
·  снять контрольную пломбу с переключателя «Работа-Настройка»;
·  открутить защитный колпачок;
·  перевести переключатель в положение «Настройка»;
·  закрутить защитный колпачок.

Для выхода из меню настройки необходимо:
·  открутить защитный колпачок;
·  перевести переключатель в положение «Работа»;
·  закрутить защитный колпачок;
·  запломбировать переключатель «Работа-Настройка».

Назначение кнопок в меню настройки

[+]
·  перемещение курсора на 1 строку вверх;
·  увеличение изменяемого параметра.

[-]
·  перемещение курсора на 1 строку вниз;
·  уменьшение изменяемого параметра.

[Ввод]
·  сохранение изменяемого параметра.

[Индикация]
· переход к подменю.

Меню настройки позволяет:
·  скорректировать дату и время;
·  выбрать тип крана;
·  настроить измерение длины стрелы;
·  настроить измерение вылета;
·  настроить измерение массы груза;
·  посмотреть информацию с датчиков;
·  установить номер прибора и номер крана.

Корректировка даты и времени

>Дата и время

Длина стрелы

Дата 28.11.2005

Время 16:05:15

1. Кнопками [+], [-] установите курсор на

строку «Дата и время».

2. Нажмите [Индикация] для перехода к

корректировке даты и времени.

3. Нажмите [Ввод] для редактирования

числа.

4. Кнопками [+], [-] введите текущее

число.

5. Нажмите [Ввод] для перехода к

редактированию месяца.

6. Кнопками [+], [-] введите текущий

месяц.

7. Нажмите [Ввод] для перехода к

редактированию года.

8. Кнопками [+], [-] введите текущий год.
9. Нажмите [Ввод] для перехода к

редактированию часа.

10. Кнопками [+], [-] введите текущий час.
11. Нажмите [Ввод] для перехода к

редактированию минут.

12. Кнопками [+], [-] введите минуты.
13. Нажмите [Ввод] для перехода к

редактированию секунд.

14. Кнопками [+], [-] введите секунды.
15. Нажмите

[Ввод]

для

сохранения

текущей даты и времени.

16. Нажмите [Индикация] для перехода в

меню настройки

Выбор типа крана

Дата и время

>Выбор крана

Ввод типа крана:

КС-4372 (25 т)

Дата установки

02.05.2006

1. Кнопками [+], [-] установите курсор на

строку «Выбор крана».

2. Нажмите [Индикация] для перехода к

вводу типа крана.

3. Кнопками [+], [-] выберите нужный тип

крана.

4. Длительно удерживайте [Ввод] для

сохранения даты установки прибора.

5. Нажмите [Индикация] для перехода в

меню настройки

Настройка определения длины стрелы

Выбор крана

>Настройка Lstr

Настройка длины

стрелы на 9.7 м

Настройка длины

стрелы на 21.7 м

1. Кнопками [+], [-] установите курсор

на строку «Настройка Lstr».

2. Нажмите [Индикация] для перехода к

вводу показаний минимальной длины
стрелы.

3. Полностью задвиньте секции стрелы
4. Длительно удерживайте [Ввод] до

появления сообщения «Сохранено».

5. Нажмите [Индикация] для перехода к

вводу показаний максимальной длины
стрелы.

6. Установите максимальную длину стрелы.
7. Длительно удерживайте [Ввод] до

появления сообщения «Сохранено».

8. Нажмите [Индикация] для перехода в

меню настройки.

Настройка измерения вылета

Настройка Lstr

>Настройка R

Вылет R= 0.54м

γ=80.0 + ( 0.0)°

1. Кнопками [+], [-] установите курсор

на строку «Настройка R».

2. Нажмите [Индикация] для перехода к

настройке измерения вылета.

3. При помощи рулетки сделайте на

площадке

отметку

минимального

вылета.

4. Подъёмом

(опусканием)

стрелы,

подведите крюк к сделанной отметке.

5. Измерьте

фактический

вылет

точностью ±0.02 м.

6. Кнопками [+], [-] добейтесь соответствия

значения

вылета

на

дисплее

фактически измеренному вылету.

7. Нажмите и длительно удерживайте

[Ввод]

до

появления

сообщения

«Сохранено».

8. Нажмите [Индикация] для перехода в

меню настройки.

Настройка измерения массы груза

Настройка R

>Настройка веса

Мин. масса

F= 50кг Q= 0.0т

Макс. масса

F=2000кг Q=20.0т

1. Кнопками [+], [-] установите курсор на

строку «Настройка веса».

2. Нажмите [Индикация] для перехода к

вводу показаний минимальной массы
груза.

3. С пустым крюком нажмите и длительно

удерживайте [Ввод] до появления
сообщения «Сохранено».

4. Нажмите [Индикация] для перехода к

вводу показаний максимальной массы
груза.

5. Поднимите на минимальном вылете груз

номинальной

массой

(согласно

паспорту крана).

6. Кнопками

[+],

[-]

введите

массу

поднятого груза.

7. Нажмите и длительно удерживайте

[Ввод]

до

появления

сообщения

«Сохранено».

8. Нажмите [Индикация] для перехода в

меню настройки.

Ввод номера прибора и номера крана

Датчики

>Сервис

>№прибора 00001

№ крана 00001

1. Кнопками [+], [-] установите курсор

на строку «Сервис».

2. Нажмите [Индикация] для перехода к

вводу номера прибора и номера крана.

3. Нажмите [Ввод] для редактирования

номера прибора.

4. Кнопками [+], [-], [Ввод]

последовательно введите все цифры
номера.

5. Нажмите кнопку [-] для перехода к вводу

номера крана.

6. Введите номер крана.
7. Нажмите [Индикация] для перехода в

меню настройки.

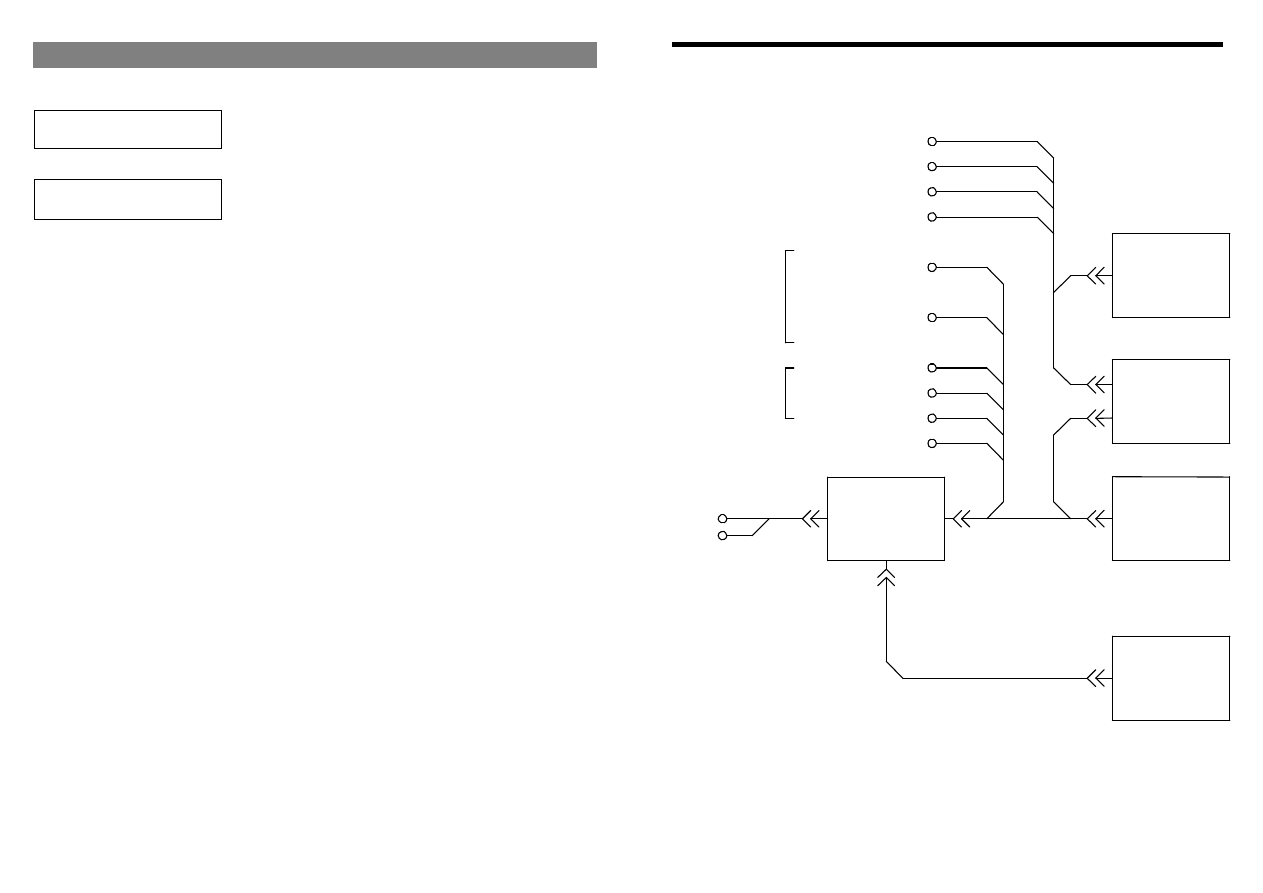

Общая схема ОГМ240-21

Õ1

Õ4

Ä3

Ä2

Ä1

Ô1

Ã1

Õ3

Õ2

Õ5

Õ1

Õ2

Æãóò 2

ÄÑ1000.1

ÄÓÀ180.2

Æãóò 1

Õ3

Õ11

Õ10

ÄË220.4-01

Âõîäû

Âûõîäû

ÄÄÑ15.2

Æãóò 5

ÐÈÂÏ.453766.023

ÁÈ240.2-21

+24Â

Ïèòàíèå ÄÄÑ15.2 è ÄË220.4-01

ÐÈÂÏ.453848.010

ÐÈÂÏ.453848.008-01

"Ìàññà"

ÐÈÂÏ.453895.030-21

Êðþê âíèçó

Óïðàâëåíèå ôàðîé

Áëîêèðîâêà îïóñêàíèÿ

ñòðåëû,

âûäâèæåíèÿ ñòðåëû

è ïîäú¸ìà ãðóçà

"Ìàññà"

Âõîä ïðåäåëüíîãî ïîäú¸ìà êðþêà

Âûõîä íà ôàðó

Âûõîä íà ãàáàðèòíûé ôîíàðü

ÐÈÂÏ.453847.007

ÐÈÂÏ.453766.036-20

Æãóò 4

ÐÈÂÏ.453766.041-20

Ëåá¸äêà ââåðõ

Áëîêèðîâêà ïîäú¸ìà

ñòðåëû è ïîâîðîòà

ïëàòôîðìû

ÐÈÂÏ.453848.023

ÐÈÂÏ.453766.024-20

Электрическая схема

/////////
