ОНК-140. БЛОК ТЕЛЕМЕТРИЧЕСКОЙ ПАМЯТИ ограничителя нагрузки крана (ограничителя грузоподъемности). Инструкция пользователя

БЛОК ТЕЛЕМЕТРИЧЕСКОЙ ПАМЯТИ

ограничителя нагрузки крана

(ограничителя грузоподъемности)

ОНК - 140

Инструкция пользователя

ЛГФИ.408844.009 И1

Инструкция пользователя

Косарев

Ефимова

Затравкин

Романов

(ОНК-140)

Блок телеметрической памяти

ЛГФИ.408844.009 И1

Содержание

Лист

1 Назначение                                                  3
2 Общие сведения                                              3
3 Условия выполнения работ                                      4
3.1 Требования к наладчику                                          4
3.2 Оборудование                                                 4
3.3 Защита от статического электричества                                  5
3.4 Порядок считывания информации о работе крана с БТП ОНК-140              5
3.5 Требования к конфигурации персонального компьютера                      5
4 Методика считывания телеметрической информации                  5
4.1 Считывание информации с БТП в САИ-1                           5
4.1.1 Общие сведения о САИ-1                                        5
4.1.2 Порядок считывания информации                                  6
4.2 Считывание информации с САИ-1 в персональный компьютер              7
4.3 Анализ считанной информации                                    9
4.3.1 Окно "Просмотр ресурса и координатной защиты"                        9
4.3.2 Окно "Просмотр хронологии последних часов работы крана"                12
4.4 Справочная информация (Расшифровка кодов)                        14
4.4.1 Дискретные входы                                            14
4.4.2 Выходные реле (Дискретные выходы)                                14
4.4.3 Введенные и сработавшие ограничения                               15
4.4.4 Классификатор отказов САИ-1                                    15

Лист

ЛГФИ.408844.009 И1

Настоящая инструкция определяет порядок действий при считывании информации с

блока телеметрической памяти (БПТ) ограничителя нагрузки крана ОНК-140 и порядок поль-
зования программой анализа информации, записанной в БТП.

1 Назначение

Инструкция предназначена для наладчиков и инженерно-технических работников

(ИТР), ответственных за содержание грузоподъемных машин в исправном состоянии, зани-
мающихся техническим обслуживанием прибора ОНК-140 с встроенным БТП.

Инструкция содержит перечень действий, которые необходимо выполнить при счи-

тывании и расшифровке информации, записанной в БТП ограничителя ОНК-140 в процессе
его работы в составе крана.

Примечания
1 Съем информации с БТП и ее расшифровка должны проводиться в присутствии ИТР.
2 Периодический съем информации с БТП ограничителя проводится при проведении сезон-

ного обслуживания грузоподъемных машин.

2 Общие сведения

2.1

Блок телеметрической памяти конструктивно размещен на плате контроллера

блока обработки данных (БОДа) ограничителя ОНК-140 и подключен к выходному печатному
разъему Х3 (см. рисунок 1), через который производится считывание информации с БТП.

MSP430

Х3

Х2

Х1

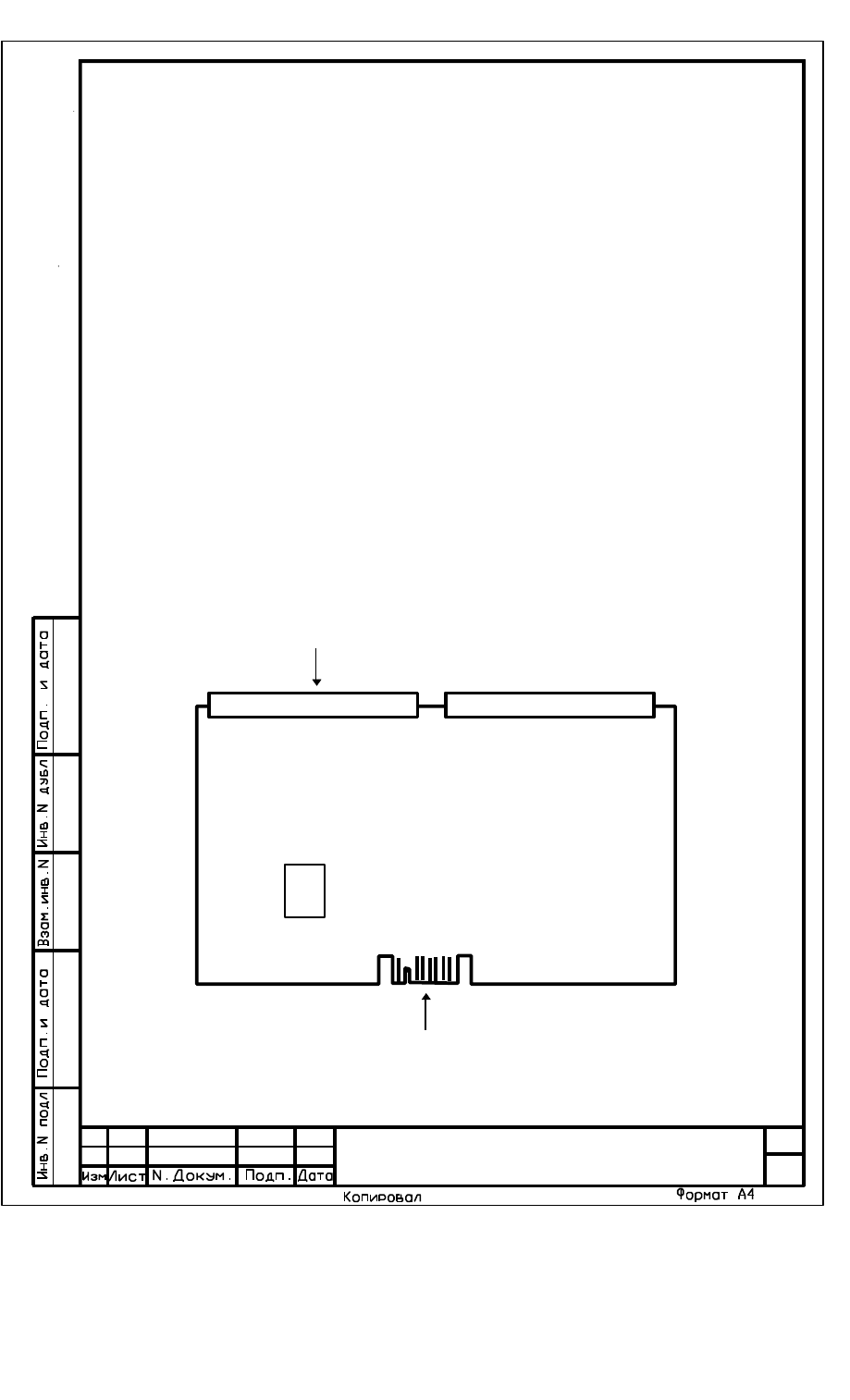

Рисунок 1 - Внешний вид платы контроллера БОДа

Лист

ЛГФИ.408844.009 И1

2.2

Адресное пространство БТП условно разбито на две области:

первая область предназначена для регистрации величины и длительности статиче-

ских и динамических нагрузок в течение всего срока службы крана;

вторая область предназначена для регистрации информации о включениях меха-

низмов крана, текущих параметрах и длительности операций, выполненных краном в течение
последних 4 часов работы крана.

2.3 Информация, считанная с БТП, может быть использована как при анализе ава-

рийных ситуаций, так и при определении степени износа крана.

3 Условия выполнения работ

3.1 Требования к наладчику

3.1.1 Наладчик должен уметь работать на персональном компьютере (ПК), совмести-

мом с IBM-PC, в среде MS-DOS, Norton Comander или WINDOWS.

3.1.2 Наладчик обязан изучить руководство по эксплуатации ЛГФИ.408844.009 РЭ

(далее - РЭ) ограничителя нагрузки крана ОНК-140 для соответствующей модели крана.

Внимание ! В разделе 4.4 инструкции приведена справочная информация, предна-

значенная для использования в процессе работы с прибором.

3.2 Оборудование

Для считывания информации с БТП необходимо следующее оборудование:
- IBM-PC

совместимый ПК с операционной системой MS-DOS версии не ниже 3.0;

матричный принтер с системой команд EPSON;

считыватель телеметрической информации СТИ-1.

Примечания
1 Считыватель телеметрической архивной информации СТИ-1 поставляется заводом-

изготовителем ограничителя ОНК-140 по отдельному заказу.

2 В комплект поставки СТИ-1 входят:
- считыватель архивной информации САИ-1 ЛГФИ.301412.039;

- кабель соединительный ЛГФИ.685621.097 (для подключения БТП-1 и БТП-2 к САИ-1)

;

- кабель соединительный ЛГФИ.685621.096 (для подключения БТП-2 к САИ-1);

- программа анализа телеметрической информации ЛГФИ.00002-хх (х - натуральные целые

числа от 0 до 9; хх - номер версии программы);

- инструкция пользователя ЛГФИ.408844.009 И1.
3 Считывание информации с БТП-1 возможно только через разъем Х2 платы (см. рисунок 1) с

помощью жгута ЛГФИ.685621.097.

Считывание информации с БТП-2 возможно как с разъема Х2 платы с помощью жгута

ЛГФИ.685621.097, так и с печатного разъема Х3 с помощью жгута ЛГФИ.685621.096.

Платы контроллера с БТП-1 и с БТП-2 легко различимы по следующему признаку: конструк-

тивное исполнение печатного разъема Х3 платы с БТП-1 исключает возможность подключения к нему
жгута ЛГФИ.685621.096.

---------------------------

)

БТП-1 - БТП контроллера первоначальной разработки;

БТП-2 - БТП контроллера более поздней модели.

Лист

ЛГФИ.408844.009 И1

3.3 Защита от статического электричества

При работе с БТП наладчик должен знать и выполнять требования по защите элек-

тронных приборов от статического электричества (ОСТ II 073.062-84).

Перед началом работы с БТП наладчик должен снять с себя заряд статического

электричества, прикоснувшись к заземленному предмету.

3.4 Порядок считывания информации о работе крана с БТП ОНК-140

3.4.1 Считывание информации о работе крана с БТП ограничителя ОНК-140 прово-

дится наладчиком приборов безопасности под контролем ИТР, ответственного за содержание
грузоподъемных машин в исправном состоянии.

3.4.2 Снятие информации проводится при проведении сезонного технического об-

служивания и при очередных технических освидетельствованиях крана, после текущего и ка-
питального ремонтов крана, авариях, а также по требованию органов госгортехнадзора или
ИТР по надзору.

3.4.3 После завершения считывания информации о работе крана с БТП ИТР, ответ-

ственный за содержание грузоподъемных машин в исправном состоянии, обязан выполнить
действия, предусмотренные в п. 1.5.4 РЭ, и сделать запись в журнал ремонта крана.

3.4.4 Снятие информации производится в два этапа.
На первом этапе считывается информация с БТП изделия через жгут в считыватель

архивной информации САИ-1.

На втором этапе информация с САИ-1 через параллельный порт записывается в

файл BLACKBOX.BIN персонального компьютера.

3.5 Требования к конфигурации персонального компьютера

Операционная система MS-DOS версии не ниже 3.0 или WINDOWS любой версии.
В рабочей директории должны находиться исполняемые файлы программы:

- Procesb2.exe;

- Sai.exe.
Размер свободного адресного пространства на диске с исполняемыми файлами - не

менее 100 Кбайт.

Размер свободной оперативной памяти - не менее 400 Кбайт.

4 Методика считывания телеметрической информации

4.1 Считывание информации с БТП в САИ-1

4.1.1 Общие сведения о САИ-1
Считыватель архивной информации САИ-1 позволяет производить запись и хранение

информации с БТП четырех ограничителей ОНК-140.

Каждому блоку записанной в САИ-1 информации присваивается порядковый номер.

Номер блока информации, с которым производится работа, отображается индикаторами
ОНК2 и ОНК1 (младший разряд) в двоичном коде: 00, 01, 10, 11 (0 - индикатор выключен, - не
горит; 1 - индикатор включен, - горит).

При этом коды 00, 01, 10 и 11 соответствуют блоку считанной в САИ-1 информации с

БТП первого, второго, третьего и четвертого ограничителя ОНК-140.

Лист

ЛГФИ.408844.009 И1

4.1.2 Порядок считывания информации
4.1.2.1 Выключить питание ограничителя.
4.1.2.2 Вскрыть боковой люк блока обработки данных (БОДа) ограничителя для дос-

тупа к печатному разъему, обеспечивающему возможность считывания информации с БТП.

4.1.2.3 Подсоединить САИ-1 посредством жгута ЛГФИ.685621.096 к разъему Х3 пла-

ты контроллера с БТП (см. рисунок 1).

Примечание - Если разъем жгута ЛГФИ.685621.096 не входит в прорези разъема Х3 платы,

необходимо извлечь плату из БОДа и подсоединить САИ-1 посредством жгута ЛГФИ.685621.097 к
разъему Х2 платы.

4.1.2.4 Установить рычаги-фиксаторы платы контроллера в положение, обеспечи-

вающее выход платы из зацепления с разъемами кросс-платы БОДа.

4.1.2.5. Для считывания информации с БТП в САИ-1 необходимо нажать и удержи-

вать кнопку включения питания

При наличии свободного места в памяти САИ-1 на индикаторах ОНК1, ОНК2 отобра-

жается код, указывающий номер блока памяти считывателя, в который записалась информа-
ция с подключенного к нему БТП.

В процессе считывания (порядка 30 с) должны последовательно загореться и погас-

нуть индикаторы МС1, МС2, МС1 и МС2, а по окончании считывания должен загореться зеле-
ным цветом индикатор ГОДЕН/БРАК.

После включения зеленого индикатора ГОДЕН (указывающего на то, что информация

с БТП считана) необходимо отпустить кнопку

и выполнить операции по п. 4.1.2.7.

4.1.2.6 При отсутствии свободного места в памяти САИ-1 мигает зеленый индикатор

ГОДЕН. В этом случае необходимо произвести стирание ранее записанной в считыватель
информации: удерживая кнопку

, нажать и отпустить кнопку

При этом однократное нажатие кнопки

очищает (стирает) объем памяти САИ-1,

необходимый для считывания информации с одного БТП; четырехкратное нажатие очища-
ет все четыре блока памяти считывателя.

После очистки хотя бы одного блока памяти САИ-1 индикатор ГОДЕН прекращает

мигать и зажигается зеленым цветом.

Произведя очистку памяти САИ-1, выполнить операции по п. 4.1.2.5 (считывание ин-

формации с БТП).

Примечание - Если при выполнении операций по пп. 4.1.2.5, 4.1.2.6 включается красный ин-

дикатор БРАК (отказ считывателя или линий связи САИ-1 с БТП), необходимо произвести классифи-
кацию отказа по п. 4.4.4, проверить работу считывателя (по указанной выше методике) с другим эк-
земпляром ограничителя ОНК-140 и в случае подтверждения характера отказа направить САИ-1 на
предприятие-изготовитель или в ремонтную организацию, указав в сопроводительном письме код и
причину отказа считывателя (см. таблицу 4). Если при работе с другим экземпляром ОНК отказ САИ-1
не подтвердился, неисправен один из ограничителей.

4.1.2.7 Отсоединить САИ-1 от БТП.
Вставить плату контроллера в БОД до упора, закрепить ее фиксаторами, закрыть и

опломбировать боковой люк БОДа.

Лист

ЛГФИ.408844.009 И1

4.2 Считывание информации с САИ-1 в персональный компьютер

4.2.1 Включить компьютер и установить среду DOS, Norton Comander.
4.2.2 Вставить дискету с программой ЛГФИ.00002-хх в "карман" ПК.
Раскрыть содержимое дискеты на экране монитора: одновременно нажать клавиши

Alt

и F1, выбрать диск А и нажать клавишу ENTER.

4.2.3 Создав директорию "BTP-ONK" ("БТП-ОНК", - рекомендуемое название) на од-

ном (любом) из жестких дисков ПК, скопировать в нее содержимое дискеты.

Изъять дискету из "кармана" ПК.
Примечание - Операции по п. 4.2.3 можно не выполнять, однако в этом случае при дальней-

шей работе с исполняемыми файлами программы (работы по п. 4.2.4 и далее) необходимо быть очень
внимательным, чтобы не испортить содержимое рабочих файлов дискеты.

4.2.4 Перейти в директорию "BTP ONK" с исполняемыми файлами программы.
Запустить на исполнение файл Sai.exe программы [Установить маркер (курсор) на

имя файла Sai.exe и нажать клавишу ENTER или кнопку BUT1 "мышки"].

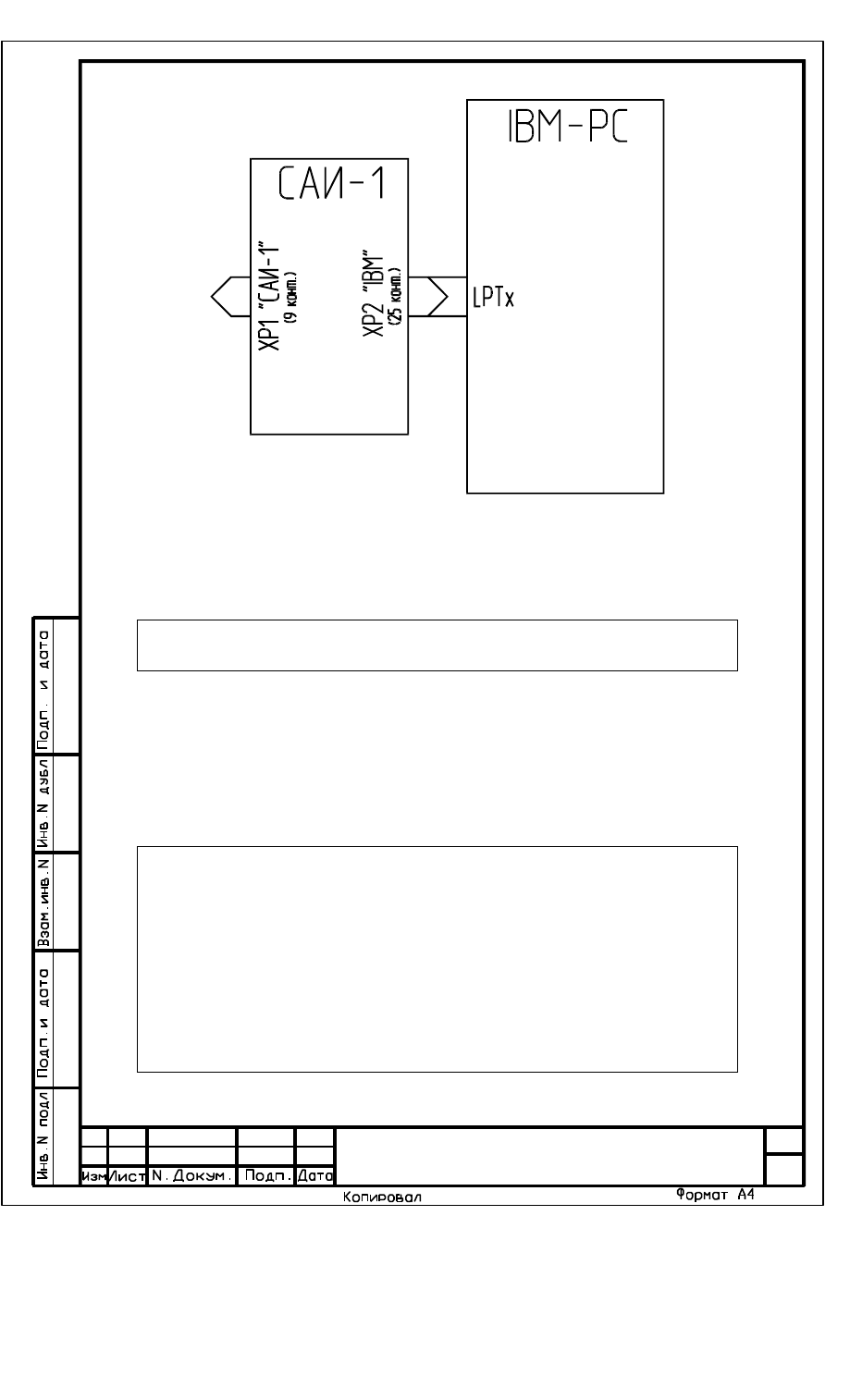

4.2.5 Если программа обнаружит в системе больше одного параллельного порта, на

экран монитора компьютера выдастся сообщение, указанное в п. 4.2.6.

Если программа обнаружит, что в системе используется один параллельный порт

(LPT1

), на экран монитора выдастся сообщение, указанное в п. 4.2.7.

4.2.6 Проконтролировать сообщение и запрос:

В системе обнаружены порты:

LPT1

LPT2

LPT3

Ввести номер порта LPTх для подключения САИ-1 (Нажать клавишу 1, 2 или 3):

Подтвердить ввод номера порта нажатием клавиши ENTER.
4.2.7 Проконтролировать сообщение и запрос (см. также рисунок 2):

Подключить САИ-1 к порту LPTх компьютера.
Нажать ENTER для начала работы или ESC для закрытия программы (завершения
работы)

Если была нажата клавиша ESC, на экран монитора компьютера выдастся сообще-

ние, указанное в п. 4.2.8 (Завершение работы с САИ-1).

Если была нажата клавиша ENTER, на экран монитора компьютера выдастся сооб-

щение, указанное в п. 4.2.9.

4.2.8 Проконтролировать сообщение:

Завершение работы программы по ESC

Лист

ЛГФИ.408844.009 И1

Рисунок 2 - Схема подключения САИ-1 к ПК

4.2.9 Проконтролировать сообщение и запрос:

Ввести номер блока памяти САИ-1, который должен быть считан в память ком-
пьютера (Нажать клавишу 0, 1, 2 или 3):

Подтвердить ввод номера блока памяти САИ-1 нажатием клавиши ENTER.
Примечание - За один сеанс работы по п. 4.2 в ПК может быть считана информация лишь с

одного блока памяти САИ-1 (информация о работе одного крана).

4.2.10 Ответить на сообщения-запросы компьютера по следующему примеру, под-

тверждая ответ нажатием клавиши ENTER.

Ввести тип крана - КС-4572
Ввести порядковый номер крана - 168
Ввести тип ограничителя - ОНК-140
Ввести порядковый номер ограничителя - 805004
Ввести порядковый номер контроллера - 805012
Ввести фамилию пользователя - Иванов
Ввести имя пользователя - Иван
Ввести отчество пользователя - Иванович
Ввести текущую дату (хх.хх.хх) - 01.02.98

Лист

ЛГФИ.408844.009 И1

После ответа на последний запрос проконтролировать сообщение:

Считана зона № 1
Считана зона № 2
Считана зона № 3
Отсоединить САИ-1 от компьютера и нажать любую из клавиш последнего

4.2.11 Отключив САИ-1 от компьютера и нажав любую из клавиш последнего, про-

контролировать сообщение:

Нормальное завершение программы !
Содержимое блока памяти № хх считывателя САИ-1 записано в файл blackbox.bin в
двоичном коде

Внимание ! Подстыковку (отстыковку) САИ-1 к (от) компьютеру производить

только во время выдачи соответствующего запроса программы (В эти моменты времени
гарантируются нулевые напряжения между всеми проводами выходного разъема компьютера).

4.3 Анализ считанной информации

Перейти в директорию с исполняемыми файлами программы.
Запустить на исполнение файл Procesb2.exe программы, обеспечивающий анализ

информации файла BLACKBOX.BIN.

Программа открывает окно "Просмотр ресурса и координатной защиты".
4.3.1 Окно "Просмотр ресурса и координатной защиты"
4.3.1.1 Проконтролировать на дисплее окно, в котором содержится:

информация о величинах и длительностях нагрузок, накопленная в течение всего

срока работы крана;

информация о степени износа крана;

информация о последних введѐнных параметрах координатной защиты.

Вид окна с данными, приведенными в качестве примера, показан на рисунках 3 и 4

соответственно для версии "0" и "1" "черного ящика".

Примечание - Программа анализа телеметрической информации ЛГФИ.00002 авто-

матически определяет версию "черного ящика" и выдает соответствующий ей вид окна "Про-
смотр ресурса и координатной защиты".

4.3.1.2 Команда F1
По команде F1 программа переходит к окну "Просмотр хронологии последних часов

работы крана" (см. п. 4.3.2).

4.3.1.3 Команда F10
По команде F10 программа завершается и передаѐт управление операционной сис-

теме персонального компьютера.

Лист

ЛГФИ.408844.009 И1

Информацию о кране КС-4572 № 168

(ограничитель ОНК-140 № 805004, контроллер № 805012)

снял Иванов Иван Иванович 01.02.98 г.

Дата установки ограничителя на кран 09.11.1997 г.

Диапазон нагрузок

M = Q / Q

MAX

, %

Число циклов

Моточасы

0 < M < 12,5

12,5 < M < 25

25 < M < 50

50 < M < 100

100 < M

0 ч 2 мин 43 c

0 ч 0 мин 2 c

0 ч 0 мин 4 c

0 ч 1 мин 46 c

Суммарная наработка

0 ч 4 мин 37 c

Моточас последней перегрузки > 110 % 0 ч 4 мин 33 с

Класс использования по ИСО 4301/1 (ГОСТ 25546-82) U9 (C9)

Коэффициент распределения нагрузок по ИСО 4301/1 (ГОСТ 25546-82) Q4

Группа режима работы крана:

по ИСО 4301/1 A9

по ГОСТ 25546-82 9K

правила Госгортехнадзора (Л)

Параметры координатной защиты

Поворот влево _____ град.

Поворот вправо _____ град.

Критичный вылет _____ м

Критичный угол _____ град.

Потолок _____ м

Введенные ограничения - ОТСУТСТВУЮТ

Время модификации ограничений - 14 ч 00 м

Контроль по сумме координатной защиты - НОРМА

F1 Просмотр F10 Выход

Рисунок 3 - Вид окна "Просмотр ресурса и координатной защиты" (версии "0" "черного ящика")

Лист

ЛГФИ.408844.009 И1

Информацию о кране КС-4572 № 168

(ограничитель ОНК-140 № 805004, контроллер № 805012)

снял Иванов Иван Иванович 01.02.98 г.

Дата установки ограничителя на кран 09.11.1997 г.

Диапазон нагрузок

M = Q / Q

MAX

, %

Число циклов

0 < M < 12,5

12,5 < M < 25

25 < M < 50

50 < M < 100

100 < M

Общее количество циклов

Характеристическое число 29,7

Счетчик моточасов 14 ч 49 мин

Моточас последней перегрузки > 110 % 14 ч 47 мин

Класс использования по ИСО 4301/1 (ГОСТ 25546-82) U0 (C0)

Коэффициент распределения нагрузок по ИСО 4301/1 (ГОСТ 25546-82) Q3

Группа режима работы крана:

по ИСО 4301/1 A1

по ГОСТ 25546-82 1K

правила Госгортехнадзора (Л)

Параметры координатной защиты

Поворот влево _____ град.

Поворот вправо _____ град.

Критичный вылет _____ м

Критичный угол _____ град.

Потолок _____ м

Введенные ограничения - ОТСУТСТВУЮТ

F1 Просмотр F10 Выход

Рисунок 4 - Вид окна "Просмотр ресурса и координатной защиты" (версии "1" "черного ящика")

Лист

ЛГФИ.408844.009 И1

4.3.2 Окно "Просмотр хронологии последних часов работы крана"
Внешний вид окна для "черного ящика" версии "0" с данными, приведенными для

примера, показан на рисунке 5.

Примечания
1 Окно для "черного ящика" версии "1" имеет аналогичный вид, за исключением по-

следних двух строк. Отличия заключаются в номере отображаемой версии "черного ящика"

("1"

), количестве записей (1111) и ограничения по лимиту справа (1110).

2 Версия ("0", "1" ...) "черного ящика" указана во всех (за исключением последней)

ячейках массива строки "Метка записи".

В последней ячейке массива строки "Метка записи" указывается признак последней

записи - метка 255.

Используйте клавиши Fx, Ctrl/Fx, Home, End, Page Up, Page Down,





, Esc.

Номер исходного блока

Время, ч. мин. с

Длина стрелы L, м

Наклон стрелы, , град.

Давление Р, кгс/см

Азимут, град.

Вылет R, м

Масса груза Q, т

Дискр. входы, BIN

Выходные реле, BIN

Запасовка, режим

Ограничения, BIN

Загрузка М, %

Код ошибки

Контр. сумма

Метка записи

917

10 34 20

13.1

70.1

143.1

203

2,50

1.03

00000001

11111111

4 0

00000000

Е00

Норма

918

10 34 40

13.1

70.1

143.1

203

2,50

1.03

00000001

11111111

4 0

00000000

Е00

Норма

919

10 35 00

13.1

70.1

143.1

203

2,50

1.03

00000001

11111111

4 0

00000000

Е00

Норма

920

10 35 10

13.02

70.1

143.1

203

2,51

1.03

00000001

11111111

4 0

00000000

Е00

Норма

921

10 35 20

13.10

70.1

143.1

203

2,55

1.03

00000001

11111111

4 0

00000000

Е00

Норма

922

10 35 30

13.16

70.1

143.1

203

2,59

1.03

00000001

11111111

4 0

00000000

Е00

Норма

255

Лимит Лево = 0 М >= 0 % Кол. зап. = 1114 шт. Лимит Право = 1113

1Идти к 2ЛимитМ 3ЛимитЛ 4ЛимитП 5Г M(t) 6Г (t) 7Г R(t) 8Г L(t) 9Г Сумм 10Печать

Рисунок 5 - Вид окна "Просмотр хронологии последних часов работы крана"

В окно выводятся блоки телеметрической информации, в которых зафиксирована

информация о включениях механизмов крана, текущих параметрах и длительности операций,
выполненных краном в течение последних часов работы крана.

В БТП записывается 1114 и 1111 блоков телеметрической информации соответст-

венно для "черного ящика" версий "0" и "1". Программа, анализируя файл BLACKBOX.BIN,
ищет по метке 255 последний блок телеметрической информации из записанных в БТП.

Лист

ЛГФИ.408844.009 И1

Если при анализе не обнаруживается аномального расположения значения меток, то

блок с меткой 255 записывается в последнюю ячейку входного массива размером 1114 (1111
для "черного ящика" версии "1") элементов1, а вся остальная информация "разворачивается"
перед этим блоком.

Для просмотра информации, последней в хронологии работы крана, необходимо пе-

реместить окно просмотра в конец2.

Если при анализе обнаруживается аномальное расположение и значения меток, то

блоки телеметрической информации переписываются во входной массив в том же порядке,
как они были записаны в БТП с выдачей предупреждающего сообщения.

Для локализации места анализа имеется возможность делать выборки3 из входного

массива данных. Для этого нужно задать минимальное (команда ЛИМИТ Л - левый) и макси-
мальное значение индекса (команда ЛИМИТ П - правый) элементов входного массива дан-
ных, а также минимальное значение величины загрузки крана (команда ЛИМИТ М - момент).

Программа обеспечивает возможность просмотра, как в виде таблиц, так и в виде

графика изменения заданного параметра от времени.

Краткое описание команд окна "Просмотр хронологии ... ":
-

Home (начало), End (конец), Page Up (страница вверх), Page Down (страница вниз),



(смещение на 1),



4 перемещают окно просмотра по выборке;

Esc выводит окно "Просмотр ресурса и координатной защиты" (п. 4.2);

F1 перемещает окно просмотра к блоку с заданным номером;

F2 задаѐт минимальное значения загрузки5;

F3 (ЛИМИТ Л) задаѐт минимальное значения индекса блока в выборке;

F4 (ЛИМИТ П) задает максимальное значения индекса блока в выборке;

F5 выводит график зависимости загрузки крана M от времени t на дисплей;

F6 выводит график зависимости наклона стрелы от времени t на дисплей;

F7 выводит график зависимости вылета стрелы R от времени t на дисплей;

F8 выводит график зависимости длины стрелы L от времени t на дисплей;

F9 выводит четыре предыдущих графика в совмещѐнном виде на дисплей;

F10 распечатывает на принтере содержимое окна "Просмотр ресурса и координат-

ной защиты" и содержимое заданной пользователем выборки из окна "Просмотр хронологии
последних часов работы крана" в текстовом виде6.

Ctrl/F5 выводит график зависимости загрузки крана M от времени t на принтер;

Ctrl/F6 выводит график зависимости наклона стрелы от времени t на принтер;

Ctrl/F7 выводит график зависимости вылета стрелы R от времени t на принтер;

Ctrl/F8 выводит график зависимости длины стрелы L от времени t на принтер.

Примечание - Короткие вертикальные линии, идущие вниз от оси времени t графика,

являются метками подачи напряжения питания бортсети на ОНК.

1 Элементы этого массива пронумерованы от 0 до 1113.

2 Команда End.

3 Выборка - это набор элементов, удовлетворяющих заданным критериям.

4 Для выдачи этих команд необходимо нажать соответствующую клавишу клавиатуры ПК.

5 В выборку отбираются блоки с загрузкой М, превышающей задаваемую пользователем величину.

6 На одном листе формата А4 помещается 60 записей. Следовательно, максимальное число листов со-

ответственно равно 1114/60 = 19.

Лист

ЛГФИ.408844.009 И1

4.4 Справочная информация (Расшифровка кодов)

4.4.1 Дискретные входы

Таблица 1 - Расшифровка кодов дискретных входов

Код

Концевик

Обозначение

00000001

ограничения подъема крюка

ОРК

00000010

полностью вдвинутой стрелы (КВД)

КВД

00000100

опускания стрелы

LUP

00001000

подъема стрелы

LDOWN

00010000

подъема груза

QUP

00100000

телескопирования груза

TELEUP

01000000

поворота влево

LTURN

10000000

поворота вправо

RTURN

------------------

Примечания
1 Активный уровень на входе - "0" или "1" (в зависимости от типа крана)
2 Количество и тип применяемых концевиков определяется типом крана.

Концевики, отмеченные знаком " ", используются во всех модификациях ОНК-140

4.4.2 Выходные реле (Дискретные выходы)

Таблица 2 - Расшифровка кодов выходных реле (дискретные выходы)

Код

Реле

00000001

координатной защиты

00000010

поворота вправо

00000100

поворота влево

00001000

выдвижения стрелы

00010000

втягивание стрелы

00100000

подъема стрелы

01000000

опускания стрелы

10000000

основной защиты ("Стоп" - запрет всех движений)

---------------------------

Примечания
1 Активный уровень на выходе: "1" - движение разрешено (реле сработало);

"0" -

движение запрещено.

2 Реле, отмеченные знаком " ", используются во всех модификациях ОНК-140

Лист

ЛГФИ.408844.009 И1

4.4.3 Введенные и сработавшие ограничения

Таблица 3 - Расшифровка кодов введенных и сработавших ограничений

Код

Ограничение ("1" - активный уровень)

ограничения

введено

сработало

00000001

Поворот вправо

00000010

Поворот влево

00000100

Стена

00001000

Потолок

00010000

Поворот вправо

00100000

Поворот влево

01000000

Стена

10000000

Потолок

4.4.4 Классификатор отказов САИ-1

Таблица 4 - Расшифровка кодов отказов считывателя

Код отказа

Вероятная причина

ОНК2 ОНК2

МС2

МС1

неисправности

Сбой EEDATA

ОНК не сбрасывается

АСК 0 при записи Контрольного байта записи в ОНК

АСК 0 при записи начального адреса в ОНК

АСК 0 при записи конечного адреса в ОНК

АСК 0 при записи Контрольного байта чтения в ОНК

САИ-1 не сбрасывается

АСК 0 при записи Контрольного байта записи в САИ-1

АСК 0 при записи начального адреса в САИ-1

АСК 0 при записи конечного адреса в САИ-1

АСК 0 при записи Контрольного байта чтения в САИ-1

1 при формировании СТОПа в САИ-1

1 при формировании СТОПа в ОНК

САИ-1 ОНК
