ПРЕОБРАЗОВАТЕЛЬ. Инструкция по проверке ЛГФИ.301411.238 И1

Изм

Лист N

Докум.

Подп. Дата

Разраб. Солодаев
Пров. Затравкин

Гл. метрол.

Н. контр. Кузнецова
Утв.

Косарев

Преобразователь

Инструкция по проверке

ЛГФИ.301411.238 И1

Содержание

1 Средства измерений и испытательное оборудование

2 Меры безопасности

3 Условия проведения проверки изделия

4 Методы контроля

Контроль ОТК

Лист

ЛГФИ.301411.238 И1

1 Средства измерений и испытательное оборудование

1.1 Средства измерений и испытательное оборудование, применяемые при регулиров-

ке и проверке изделия, приведены в таблице 1.

Таблица 1 - Перечень средств измерений и испытательного оборудования

Наименование и тип

(шифр, обозначение)

Используемая техническая

характеристика

Кол.,

шт.

Персональный

компьютер

совместимый с IBM/PC

Операционная система DOS, WINDOWS - 95 или

WINDOWS - 98;

объем ОЗУ не менее 32 Мбайт; нали-

чие порта последовательного обмена СОМ1 или СОМ2;

наличие программного обеспечения PR_DUSD.EXE

Адаптер ЛГФИ.301411.255

Вольтметр универсальный

В7-16

Измерение постоянного напряжения 6 В,

пределы допускаемой основной погрешности измерений

не более ± (0,05 + 0,05 U

) %;

измерение сопротивления от 1 Ом до 10 МОм,

пределы допускаемой основной погрешности измерений

не более ± (0,2 + 0,02 R

) %

Осциллограф С1-74

Наблюдение переменного напряжения амплитудой до

5 В и частотой от 4 кГц до 4 МГц

Частотомер

электронно-

счетный Ф5041

Измерение частоты от 4 кГц до 4 МГц,

погрешность измерений частоты не более

± (

+ 1/(f

изм

сч

)) %,

± 1 10

-7

Источник питания постоян-

ного тока Б5-47

5 В; 0,2 A,

дискретность установки напряжения 0,1 В

Магазин

сопротивлений

Р4831

Набор сопротивления от 0,1 до 999,9 Ом;

класс точности 0,02/2 10

-6

Средства измерений должны обеспечивать выполнение измерений параметров изде-

лия, иметь документацию, подтверждающую их характеристики (паспорт или формуляр), и

подвергаться периодическим поверкам согласно графикам, действующим на предприятии.

1.2 Допускается использование средств измерений других типов, обеспечивающих из-

мерение параметров с погрешностью не более указанной в таблице 1.

Лист

ЛГФИ.301411.238 И1

1.3 Испытательное оборудование должно иметь паспорта и подвергаться аттестации в

установленном на предприятии порядке.

ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СРЕДСТВА ИЗМЕРЕНИЙ И ИСПЫТАТЕЛЬНОЕ

ОБОРУДОВАНИЕ, СРОК ОБЯЗАТЕЛЬНЫХ ПОВЕРОК (АТТЕСТАЦИИ) КОТОРЫХ ИСТЕК.

2 Меры безопасности

2.1 При работе со средствами измерений и испытательным оборудованием необходи-

мо выполнять требования безопасности в соответствии с действующими “Правилами техниче-

ской эксплуатации электроустановок потребителей” и “Правилами техники безопасности при

эксплуатации электроустановок потребителей”, утвержденными Госэнергонадзором России.

3 Условия проведения проверки изделия

3.1 Все работы по проверке изделия проводятся в нормальных климатических услови-

ях (НКУ).

НКУ характеризуются следующими значениями:

температура воздуха плюс (25 ± 10) °С;

относительная влажность воздуха от 45 до 80 % ;

атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).

Примечание - При температуре воздуха выше плюс 30 °С относительная влажность не должна

превышать 70 %.

3.2 Измерение постоянного напряжения выполняется с погрешностью применяемых

средств измерений.

3.3 Защита от статического электричества - по ОСТ11.073.062-2001.

3.4 Исполнитель должен иметь навыки работы с персональным компьютером.

4 Методы контроля

4.1

Проверка изделия на соответствие требованиям конструкторской и

технологической документации

4.1.1 Проверить наличие на изделие сопроводительной документации (технологиче-

ский паспорт, маршрутный лист) и правильность ее заполнения.

4.1.2 Проверить изделие на соответствие конструкторской документации (КД) путем

его внешнего осмотра и сличения с КД.

Лист

ЛГФИ.301411.238 И1

4.1.3 Включить вольтметр PV1. Переключить вольтметр PV1 в режим измерения со-

противления. Установить предел измерения "1 кОм".

Проверить отсутствие короткого замыкания между (см. сборочный чертеж

ЛГФИ.301411.238 СБ):

D3:1

– контактная площадка 6 (в дальнейшем по тексту – контакт), контакт 7 - BQ1,

BQ1

– BQ2, контакт 10 - контакт 11, контакт 11 - контакт 12, контакт 12 - контакт 21,

контакт 21 - контакт 22, D3:64 - контакт 14.
Примечания
1 Здесь и далее обозначение типа D3:1 означает вывод 1 микросхемы D3.
2 Обозначение средств измерений согласно рисунку 1.
3 Наличие короткого замыкания (КЗ) между цепями характеризуется электрическим сопро-

тивлением менее 2 Ом.

В случае обнаружения КЗ отыскать и устранить причину неисправности.

4.2

Проверка изделия под напряжением

4.2.1 Собрать схему подключения для проверки изделия (см. рисунок 1), предвари-

тельно отключив сетевое питания средств измерений и испытательного оборудования.

Включить компьютер, частотомер и осциллограф.

4.2.2 Переключить вольтметр в режим измерения постоянного напряжения. Устано-

вить предел измерения "10 В". Установить на выходе источника питания G1 напряжение 5,0 В

и ток 0,07 А. Включить источник питания G1.

Измерить напряжения на контактах 12, 13, 14 разъема Х1 относительно контакта 9

(Общий) разъема Х1. Напряжение на контакте 12 должно находиться в диапазоне от 4,90 В до

5,10 В. Напряжения на контактах 13, 14 должны находиться в диапазоне от 2,35 В до 2,65 В.

4.2.3 Подключить изделие к разъему Х1.

4.2.4 Проконтролировать вольтметром напряжения на выводах микросхем и контакте 2

изделия относительно контакта 14 (Общий) на соответствие таблице 2.

4.2.5 Проконтролировать осциллографом наличие, а частотомером значения частот

сигналов в контрольных точках КТ1, КТ2 изделия.

Значение частоты в контрольной точке КТ1 должно составлять от 4094 Гц до 4098 Гц.

Значение частоты в контрольной точке КТ2 должно составлять от 3276700 Гц до

3276900 Гц.

Лист

ЛГФИ.301411.238 И1

Таблица 2 – Контролируемые напряжения

Цепь

Напряжение, В

D1:7, D2:3, D2:4, D4:3

от 4,90 до 5,10

D3:1, D3:64,

контактная площадка 2

от 3,25 до 3,35

D4:6, D4:7

от 2,35 до 2,65

D3:11

от 0,74 до 0,84

D1:5

от 1,45 до 1,55

~220 В,

50 Гц

~220 В,

PV1

50 Гц

~220 В,

PF1

50 Гц

~220 В,

ПК

50 Гц

COM2

Конт.

Цепь

CANH

CANL

+5 B

GND

Цепь

Конт.

CANH 1

CANL 2

+5 B

GND 3

Конт.

Цепь

DCD

DTR

DSR

RTS

CTS

Цепь

Конт.

(25)

Конт.

(9)

DCD

DTR

DSR

RTS

CTS

XS1

XP1

~220 В,

PF2

50 Гц

Вход А

Вход I

Конт.

Цепь

CANH

CANL

+5 B

GND

КТ7 КТ6 КТ5

А1 – Адаптер ЛГФИ.301411.255
А2 – Изделие
ПК – Персональный компьютер
G1

– Источник питания Б5-47

PV1

– Вольтметр В7-16

PF1

– Частотомер Ф5041

PF2

– Осциллограф С1-74

R1, R2

– Резистор С2-33Н-0,125-5,1 кОм 5%

ОЖО.467.173 ТУ

– Резистор С2-29В-0,125-8,45 кОм 0,5%

ОЖ0.467.130 ТУ

– Розетка AMP-LATCH Mark II

1 215911-4

по каталогу AMP-LATCH

D/E 12-07/90

XS1

– Розетка SDS9Z (Farnel 616-989)

или SDS25Z (Farnel 617-003)

XP1

– Вилка SDP9Z (Farnel 616-930)

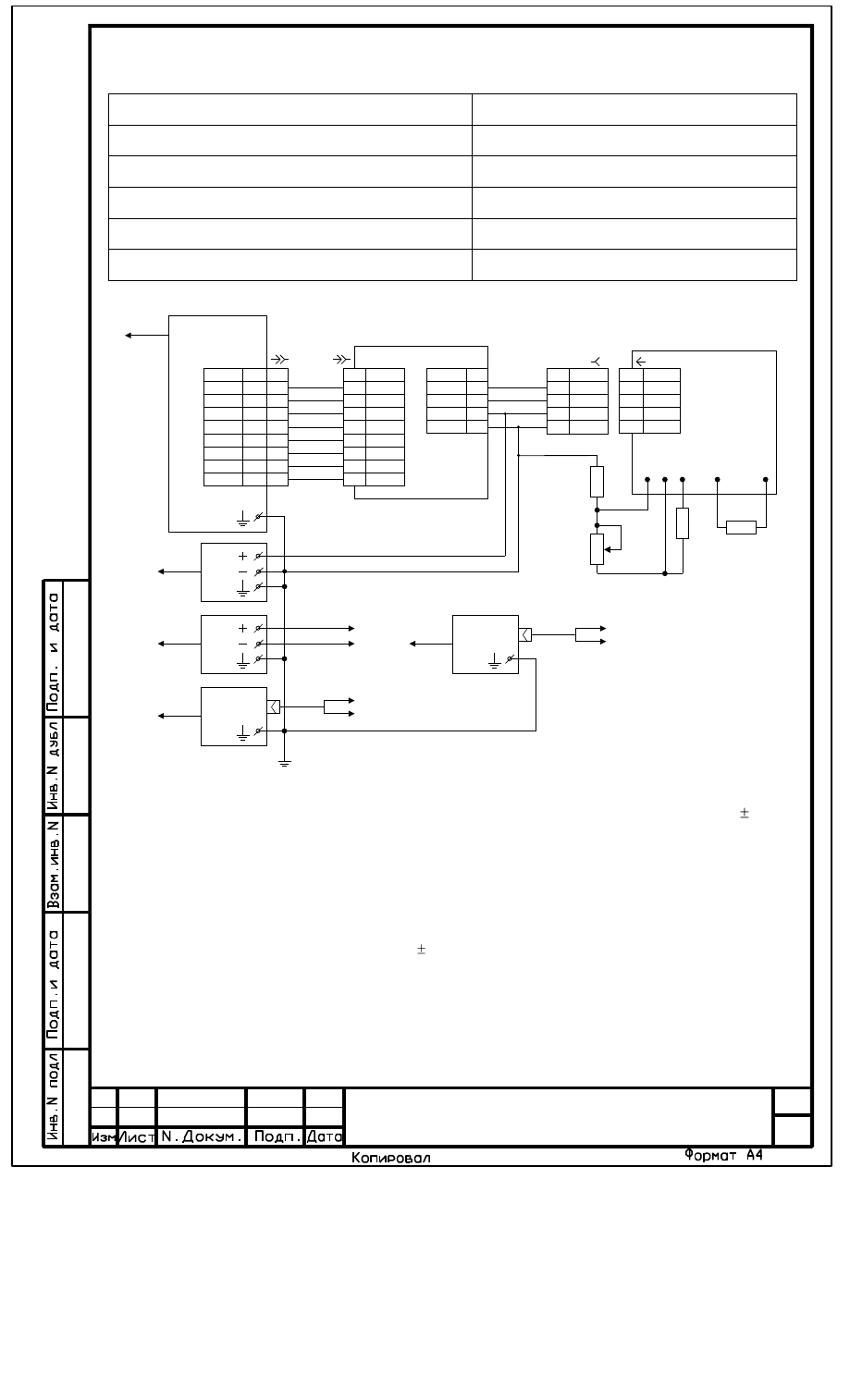

Рисунок 1 - Схема подключения для проверки изделия

Лист

ЛГФИ.301411.238 И1

4.2.6

Запустить на компьютере программу PR_DUSD.EXE для проверки изделия.

4.2.7

Проконтролировать вывод на экран монитора основного окна (см. рисунок 2) и

отсутствие сообщений типа: "Адрес: 2X / Попытка X - Ошибка! Изделие не исправно или не

подключено", "Ошибка считывания идентификатора по КС".

Если на экран монитора выводится сообщение: "Ошибка! Нет ответа ни по одному

из адресов в диапазоне от 20 до 29. Датчик не исправен или не подключен!", необходимо

проверить правильность соединений на соответствие схеме подключения (см. рисунок 1). В

случае правильного соединения отыскать и устранить неисправность изделия.

Вывести рабочие параметры (P, T, V_in)

Калибровка U0 в НКУ

Калибровка U1 в НКУ

Калибровка U0 при – 45 'C

Калибровка U1 при – 45 'C

Калибровка U0 при + 55 'C

Калибровка U1 при + 55 'C

Изменить субадрес датчика

Выход – Esc

Калибровочные значения: по температуре * по напряжению на входе АЦП

Н К У

( 0 / 800 кг )

XX / XX

Х.ХХХХХХ / Х.ХХХХХХ

- 45 '

С ( 0 / 800 кг )

XX / XX

Х.ХХХХХХ / Х.ХХХХХХ

+ 55 '

С ( 0 / 800 кг )

XX / XX

Х.ХХХХХХ / Х.ХХХХХХ

Модификация программы: X Версия: X Субадрес: X

Рисунок 2 – Основное окно программы PR_DUSD.EXE

4.2.8 Нажать на клавиатуре компьютера клавишу 0, или, используя клавиши , , ,

, Home, End, Page Up, Page Down,

установить курсор на пункт меню Вывести рабочие па-

раметры (P, T, V_in) и нажать клавишу Enter.

Проконтролировать вывод на экран монитора сообщения согласно рисунку 3.

Лист

ЛГФИ.301411.238 И1

ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ УСИЛИЯ, ТЕМПЕРАТУРЫ И ВХОДНОГО НАПРЯЖЕНИЯ АЦП

---------------------------------------------------------------------------------------------------------------------------------------

ENTER -

Начать опрос, ESC - Выход

Рисунок 3 – Сообщение при выборе режима вывода рабочих параметров

4.2.9 Нажать клавишу Enter и проконтролировать вывод на экран монитора сообщения

согласно рисунку 4.

ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ УСИЛИЯ, ТЕМПЕРАТУРЫ И ВХОДНОГО НАПРЯЖЕНИЯ АЦП

---------------------------------------------------------------------------------------------------------------------------------------

ENTER -

Начать опрос, ESC - Выход

Идет опрос Датчика Усилия. Для останова нажмите ESC

Cnt_Err_Segm_A=0

Cnt_Err_Segm_B=0

Cnt_Err_Save_Flash=0

Усилие (кг) =

Х ( ХxХХХХ ) Температура ('C) =

Х ( ХxХХ )

В дискретах =

Х В дискретах =

Напряжение на входе АЦП (В) = Х.ХХХХ ( ХxХХХХХХХХ )
Опорное напряжение Vref- (В) = Х.ХХХХ ( ХxХХХХХХХХ )

КC переданная = ХxХХ ;

КС расчетная = ХxХХ

Рисунок 4 – Вывод рабочих параметров при опросе изделия

4.2.10 Проконтролировать на экране монитора выводимое значение опорного напря-

жения Vref-, которое должно находиться в диапазоне от 0,74 В до 0,84 В.

4.2.11

Установить на магазине сопротивлений М1 сопротивление 0,0 Ом.

Проконтролировать на экране монитора выводимое значение напряжения на входе

АЦП, которое должно находиться в диапазоне от 1,4000 В до 1,6000 В.

4.2.12 Установить на магазине сопротивлений М1 сопротивление 400 Ом.

Лист

ЛГФИ.301411.238 И1

Проконтролировать на экране монитора выводимое значение напряжения на входе

АЦП, которое должно находиться в диапазоне от 3,2000 В до 3,3000 В.

4.2.13 Нажать клавишу Esc для останова опроса изделия и проконтролировать вывод

на экран монитора сообщения согласно рисунку 5.

ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ УСИЛИЯ, ТЕМПЕРАТУРЫ И ВХОДНОГО НАПРЯЖЕНИЯ АЦП

---------------------------------------------------------------------------------------------------------------------------------------

ENTER -

Начать опрос, ESC - Выход

Опрос Датчика Усилия остановлен!
Нажмите Enter для продолжения или Esc для выхода

Cnt_Err_Segm_A=0

Cnt_Err_Segm_B=0

Cnt_Err_Save_Flash=0

Усилие (кг) =

Х ( ХxХХХХ ) Температура ('C) =

Х ( ХxХХ )

В дискретах =

Х В дискретах =

КС расчетная = ХxХХ

Рисунок 5 – Показания монитора при останове опроса изделия

4.2.14 Нажать клавишу Esc и проконтролировать вывод на экран монитора основного

окна (см. рисунок 2) и отсутствие сообщений типа: "Адрес: 2X / Попытка X - Ошибка! Изде-

лие не исправно или не подключено", "Ошибка считывания идентификатора по КС".

Если на экран монитора выводится сообщение: "Ошибка! Нет ответа ни по одному

из адресов в диапазоне от 20 до 29. Датчик не исправен или не подключен!", необходимо

проверить правильность соединений на соответствие схеме подключения (см. рисунок 1). В

случае правильного соединения отыскать и устранить неисправность изделия.

4.2.15 Нажать клавишу Esc для выхода из программы.
