Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию

Лист

ЛГФИ.408844.009-07 ИМ

Настоящая инструкция является руководящим документом при монтаже и регулиро-

вании ограничителей нагрузки крана ОНК-140-26М, ОНК-140-28М, ОНК-140-30М, ОНК-140-36,
ОНК-140-39М, ОНК-140-41, ОНК-140-48М, ОНК-140-93М (в дальнейшем - ограничитель или
ОНК) на кране.

Инструкция предназначена для наладчиков крановых заводов и специалистов ре-

монтных и сервисных предприятий.

В инструкции изложены: указания по монтажу составных частей ОНК на кране, поря-

док их подключения к электросхеме крана, настройка и проверка работоспособности ОНК.

При проведении работ по монтажу и пуску ограничителя на кране дополнительно

следует руководствоваться паспортом ЛГФИ.408844.009-0Х ПС (Х - целое число от 0 до 9) и
руководством по эксплуатации для соответствующей модификации ОНК-140.

1 Общие указания

К работам по монтажу и пуску ограничителя грузоподъемности ОНК-140 на кране до-

пускаются аттестованные специалисты, изучившие настоящий документ, руководство по экс-
плуатации и имеющие право на проведение пуско-наладочных работ приборов безопасности
на кране.

Для проведения настройки ограничителя на кране необходимы:
-

набор аттестованных испытательных грузов, масса которых измерена с погрешно-

стью не более 1 %;

рулетка металлическая с допустимым отклонением длины по классу точности 2 (на-

пример, ЗПК3-100АУЛ/1 ГОСТ 7502-98); длина рулетки при измерении вылета должна быть
не менее его максимального значения вылета для данного типа крана;

термометр для измерения температуры окружающей среды (воздуха) в диапазоне

от минус 40 до плюс 40 °С с погрешностью не более ± 3 °С (например, ТЛ-15 ГОСТ 28498-90
и СП-29 ТУ25-11-176-68).

Перед вводом ОНК в эксплуатацию провести внешний осмотр ограничителя:
-

извлечь ОНК из транспортной тары;

проверить наличие и целостность органов управления и индикации на передней па-

нели блока обработки данных (БОД);

проверить целостность покрытий, окраски и пломбировки составных частей ОНК.

Меры безопасности

Ограничитель ОНК-140-ХХ, в комплект поставки которого не входит блок питания и

выходных реле (БПВР), не содержит источников опасности для обслуживающего персонала и
при проведении пуско-наладочных работ необходимо руководствоваться правилами безо-
пасности, действующими при производстве работ по монтажу и эксплуатации крана.

БПВР ограничителя является источником опасности для обслуживающего персонала

и при его эксплуатации необходимо руководствоваться "Правилами технической эксплуата-
ции электроустановок потребителей" и "Правилами техники безопасности при эксплуатации
электроустановок потребителей", утвержденными Главгосэнергонадзором РФ.

Заземляющий провод и корпус БПВРа должны иметь надежный контакт с металличе-

ской конструкцией крана.

ЗАПРЕЩАЕТСЯ РАБОТАТЬ ПРИ СНЯТОЙ КРЫШКЕ БПВР.

Лист

ЛГФИ.408844.009-07 ИМ

3 Монтаж ограничителя на кране

3.1 Состав изделия

В состав изделия входят:

блок обработки данных (БОД);

блок питания и выходных реле (БПВР), - только для ОНК140-36, ОНК140-41;

модуль защиты от опасного напряжения (МЗОН), - только для ограничителей с ин-

дексом "М" в конце обозначения (например, ОНК-140-26М);

датчик азимута (ДА) или датчик угла поворота платформы (ДУГ);

датчик угла наклона стрелы маятниковый (ДУГМ);

датчик длины стрелы (ДД) - только для ОНК140-28, ОНК140-39; ОНК140-48;

преобразователи усилия (ПрУ);

жгуты (см. ЛГФИ.408844.009-0Х ПС).

3.2 Установка датчика угла наклона стpелы маятникового

Установить ДУГМ на корневой секции стрелы на расстоянии не более 5 м от оси кре-

пления стрелы (см. рисунок 1). Для этого на боковой поверхности стрелы приварить две бо-
бышки (с резьбой М6 под крепежные винты) так, чтобы поперечная ось симметрии бобышек,
установленных друг от друга на расстоянии 116 мм, была параллельна продольной оси сим-
метрии стрелы.

Прорезь

регулировочная

Датчик

Вид сверху

Стрела

116

Вид сбоку

Жгут

Уголок

Разъем

Винты

М6•10

Бобышки

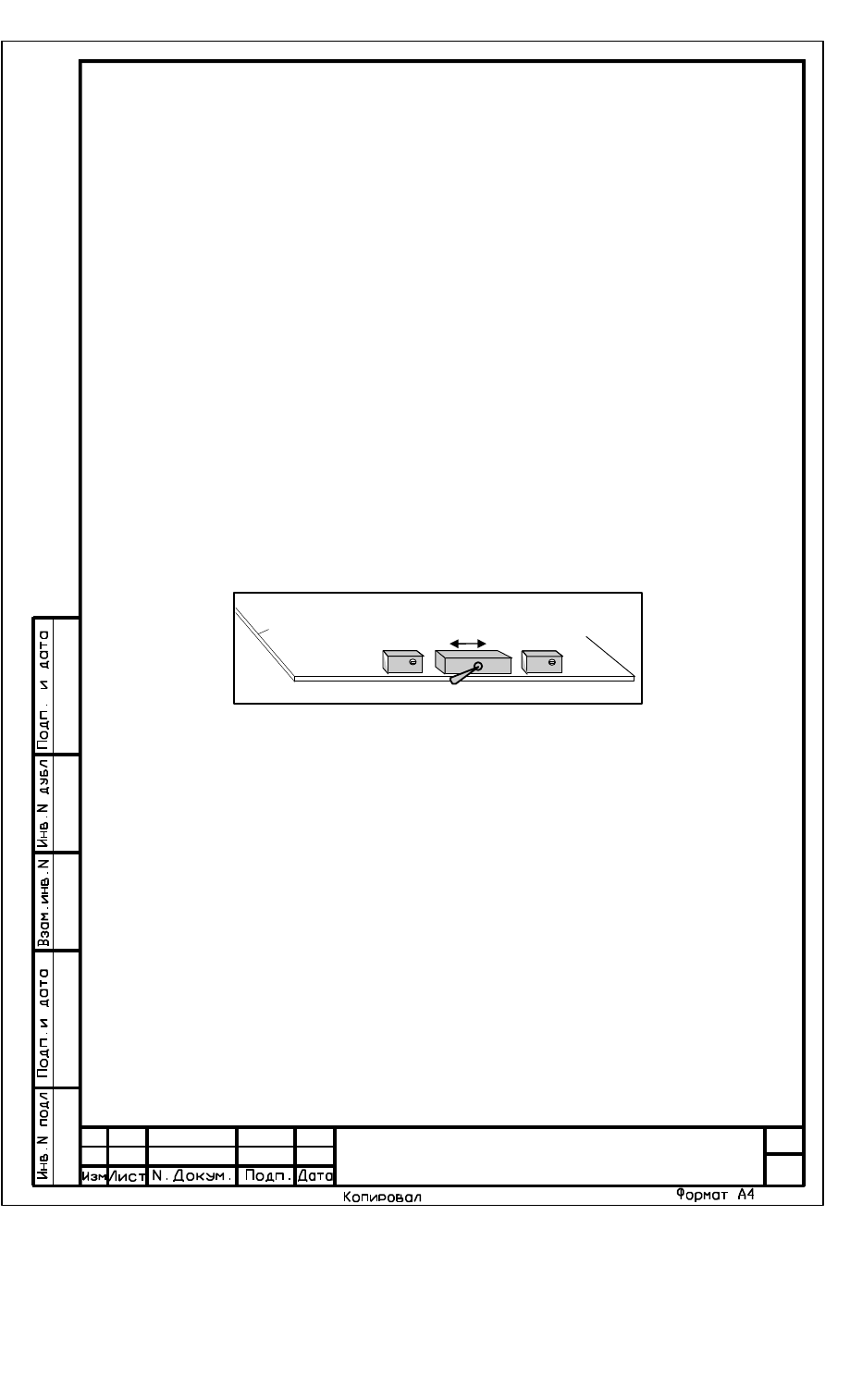

Рисунок 1 - Установка датчика угла маятникового

Закрепить датчик с помощью двух винтов М6•10 с пружинными шайбами. При уста-

новке датчика правый винт затягивается посредине регулировочной прорези. Регулировачная
прорезь должна быть направлена к оси стрелы

Закрепить без провисаний жгут датчика. Место соединения разъема (при его нали-

чии) датчика со жгутом и сам жгут должны быть защищены от прямого попадания воды на
разъем и затекания в него воды по жгуту.

Примечание - Рекомендуется поместить жгут в металлическую трубу или под уголок. Это от-

носится и к другим жгутам ограничителя.

Лист

ЛГФИ.408844.009-07 ИМ

3.3 Установка датчика длины стрелы

Операции по п. 3.3 выполнять только для ОНК-140-28, ОНК-140-39, ОНК-140-48.
Установить ДД на корневой секции стрелы на расстоянии 1-2 м от кабины крана. Для

этого на боковой поверхности стрелы приварить три бобышки (с резьбой М10 под крепежные
болты) так, как показано на рисунке 2.

1500

2000

330

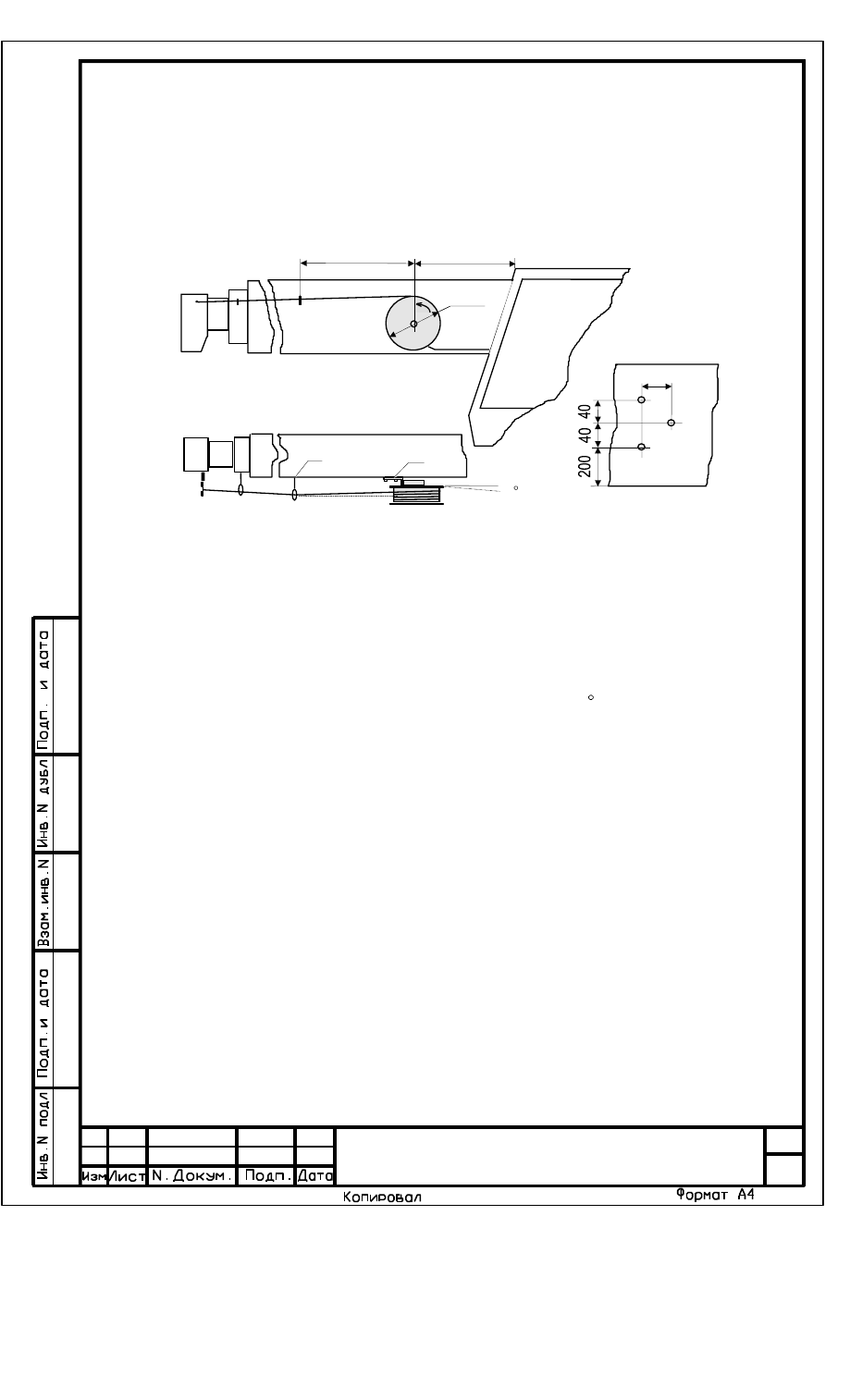

Рисунок 2 - Установка датчика длины стрелы и разметка мест крепления

Датчик длины стрелы может быть установлен как с левой, так и с правой стороны

стрелы на уголке (как можно ближе к стреле), а направление его вращения при увеличении
длины стрелы должно совпадать с направлением, указанным стрелкой на барабане.

Для исключения возможности попадания воды, выход жгута датчика должен быть на-

правлен вертикально вниз (к земле).

С целью обеспечения намотки троса на барабан без пропусков в один слой, плос-

кость вращения барабана расположить под небольшим углом (2-4 ) к оси приводного троса
путем установки (надеть на винт 2) под уголок одной-двух шайб толщиной 3 мм.

На каждой секции стрелы установить направляющие, исключающие провисания тро-

са. Для обеспечения намотки троса на барабан в один слой, направляющую на корневой сек-
ции стрелы установить на расстоянии 2 м от барабана. При этом расстояние от стрелы до
центра направляющей 1 должно быть равно расстоянию от стрелы до середины барабана
датчика.

Закрепить датчик с помощью трех болтов М10•15 с пружинными шайбами.
Снять с ДД транспортировочную скобу.
Произведя установку ДД, полностью втянуть телескоп и намотать тpос на баpабан.
Закpутить баpабан (по направлению, указанному стрелкой) на 4 - 4,5 обоpота от сво-

бодного состояния барабана.

Закрепить конец троса барабана на оголовке стрелы.
Подключить контакты К1 и К2 токопроводящего троса к электрооборудованию ого-

ловка стрелы согласно схеме соединений крана.

ВНИМАНИЕ! ВО ИЗБЕЖАНИЕ ПОЛОМКИ ВОЗВРАТНОЙ ПРУЖИНЫ ДАТЧИКА,

ЗАПРЕЩАЕТСЯ ВРАЩЕНИЕ БАРАБАНА В НАПРАВЛЕНИИ, ПРОТИВОПОЛОЖНОМ УКА-
ЗАННОМУ СТРЕЛКОЙ НА БАРАБАНЕ.

Лист

ЛГФИ.408844.009-07 ИМ

3.4 Установка датчика угла поворота платформы

В модификациях ограничителя ОНК-140 для реализации функции датчика угла пово-

рота платформы используются датчик азимута (ДА) или датчик угла (ДУГ).

3.4.1 Установка датчика азимута
Нарезать резьбу М24 на оси вращения 2 крана (см. рисунок 3).
Навернув ведущую шестерню 3 датчика азимута (ДА) на ось вращения 2, зафиксиро-

вать корпус ДА относительно токосъемника шпилькой 1 диаметром 10 мм.

Навернуть (не затягивая) гайку 4 с резьбой М24 на ось вращения 2 крана.
3.4.2 Установка датчика угла
Развернув стрелу крана в положение, диаметрально противоположное положению

кабины, и совместив риску на оси датчика с меткой "165" на его корпусе, установить датчик
угла (ДУГ) поворота платформы (см. рисунок 4) над осью вращения крана на четыре шпильки
1 диаметром 8 мм. При этом корпус датчика шпильками 1 должен быть связан с корпусом то-
косъемника или поворотной платформой крана, а ось датчика (через переходную муфту 3) - с
неподвижной частью крана.

Убедившись, что при установке ДУГ на посадочное место не сбилась первоначаль-

ная установка его оси, закрепить ось винтом 2.

Возможна установка датчика в стороне от оси вращения. В этом случае ось враще-

ния крана должна соединяться с осью датчика посредством цепной передачи или с помощью
зубчатых шестерен.

М24•2

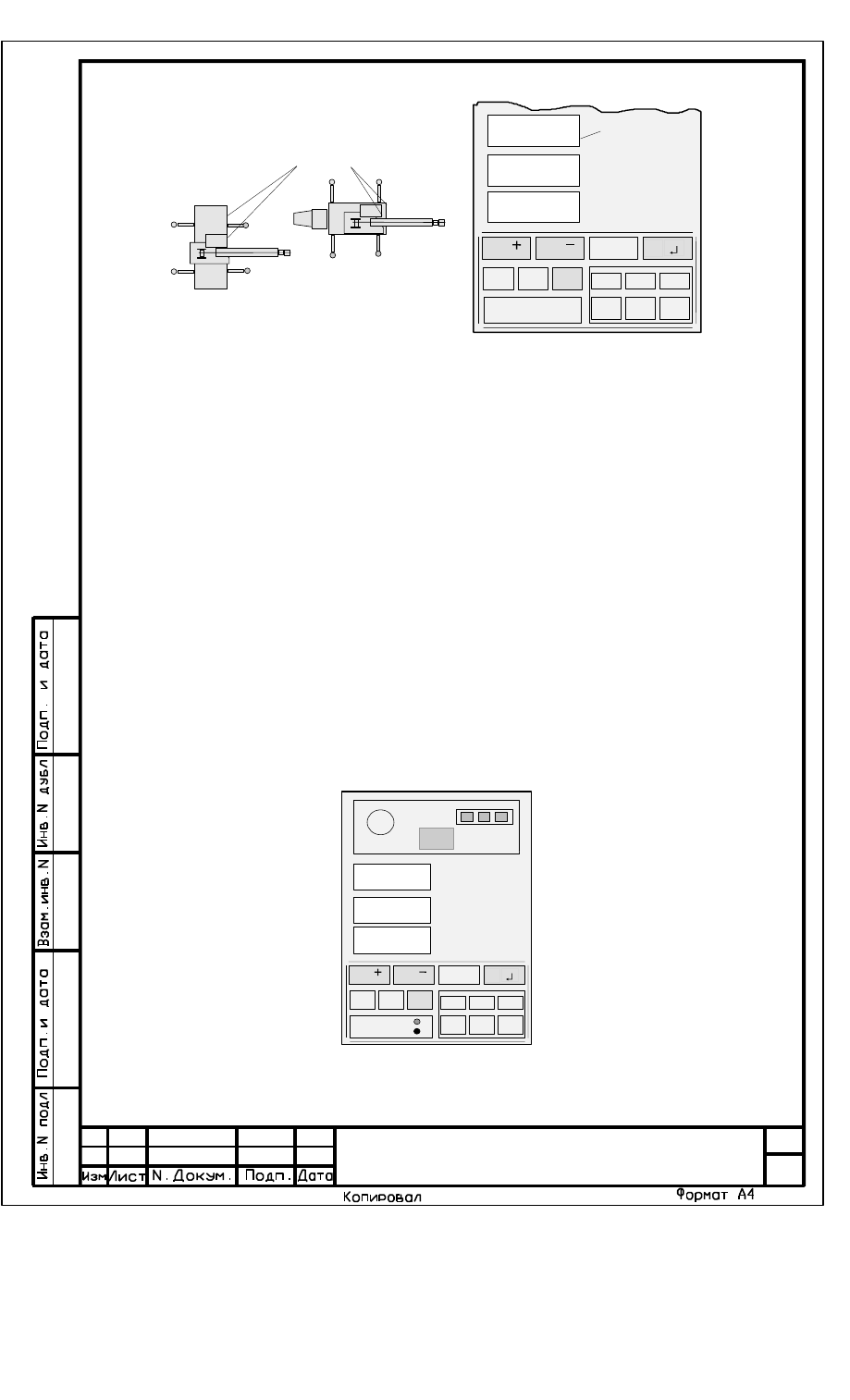

Рисунок 3 - Установка датчика азимута

Токосъемник

Зубчатая пара

120

М24•2

165

15 315

Токосъемник

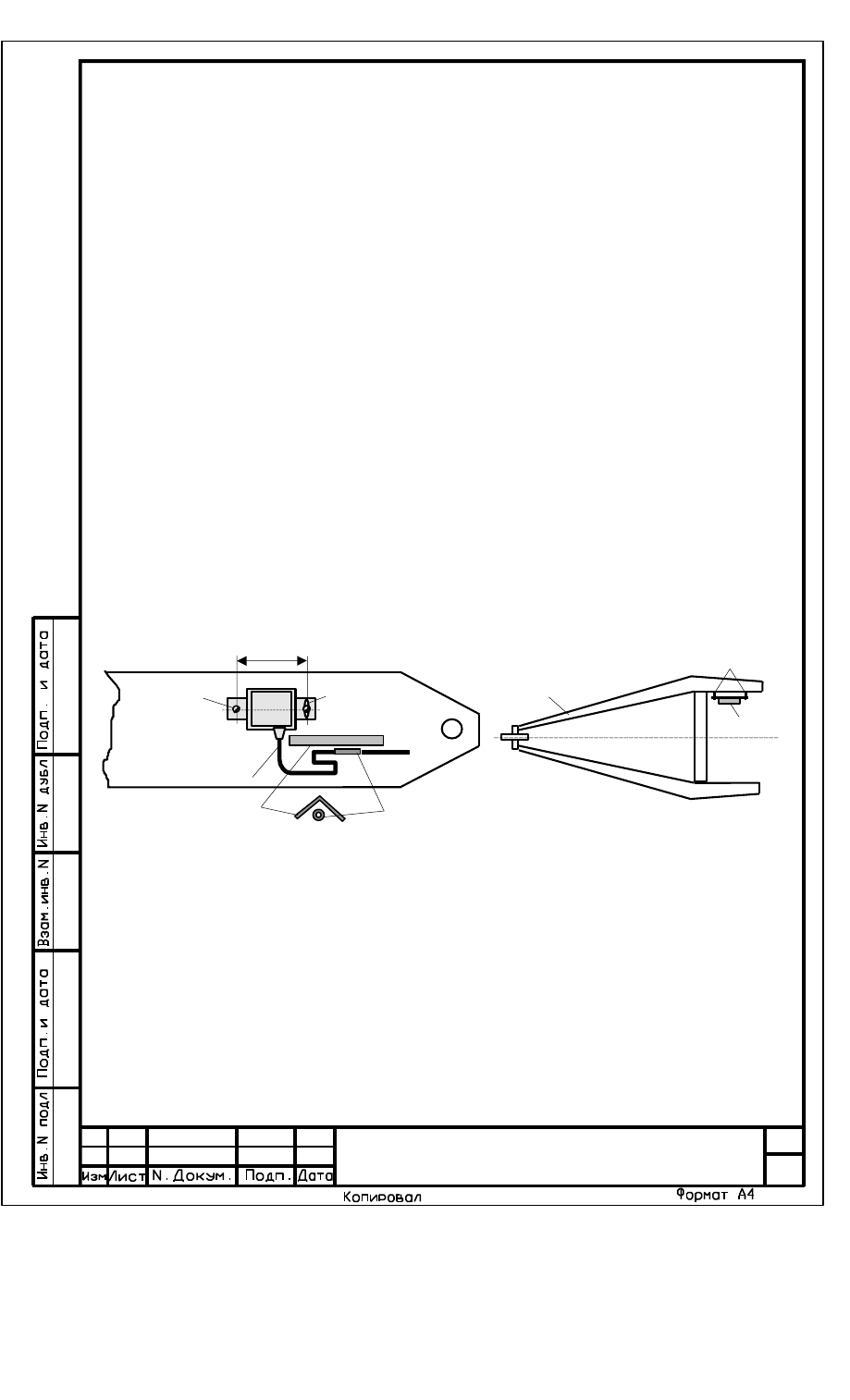

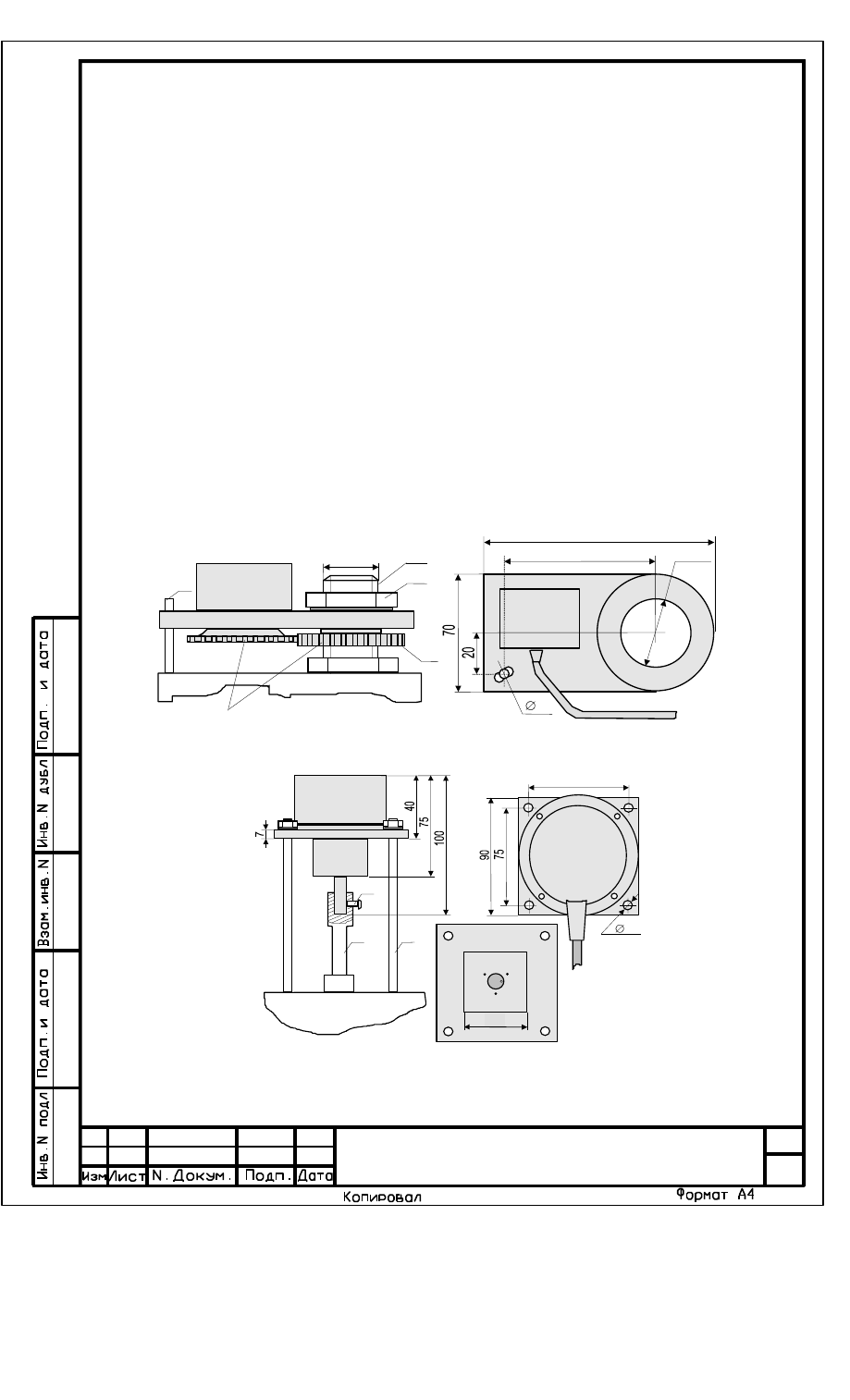

Рисунок 4 - Установка датчика угла

Лист

ЛГФИ.408844.009-07 ИМ

3.5 Установка преобразователя усилия

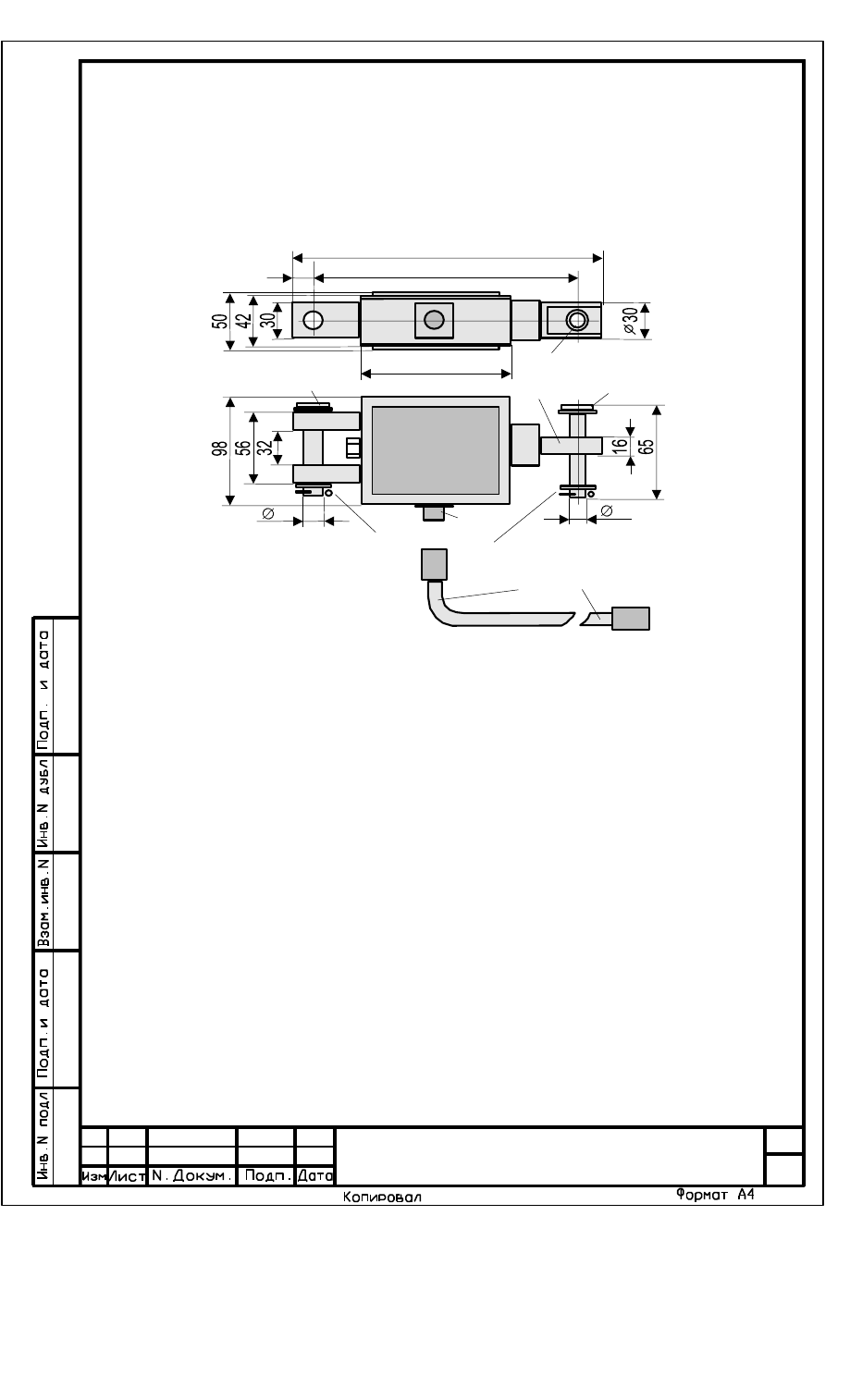

Преобразователь усилия (ПрУ), габаритные и присоединительные размеры которого

приведены на рисунке 5, устанавливается между растяжками полиспаста опускания и подъе-
ма стрелы таким образом, чтобы максимальное усилие растяжения преобразователя не пре-
вышало 500 кг. Допускается установка датчика в оттяжку грузового каната.

248

215

118

Подшипник ШС-12

Разъем

Палец

Шайба и шплинт

Палец

Серьга

Жгут

2РМ18КПЭ7Г1В1

Номер

Рисунок 5 - Преобразователь усилия

3.6 Установка модуля защиты от опасного напряжения

Установить МЗОН на оголовке стрелы на четыре бобышки так, чтобы продольная ось

модуля была параллельна оси стрелы.

Металлическое основание МЗОНа должно иметь надежный электрический контакт с

металлом стрелы.

Выходные провода МЗОНа должны быть направлены вниз для исключения попада-

ния воды внутрь.

3.7 Установка блока обработки данных

Установить БОД, габаритные и присоединительные размеры которого показаны на

рисунке 6, на передней стенке кабины крана или в его пульт управления.

Элементы крепления БОДа и его внешних соединительных жгутов должны обеспечи-

вать возможность поворота или быстрого демонтажа блока для доступа к его боковой крышке
(доступ к элементам настройки).

3.8 Установка блока питания и выходных реле

Установив БПВР (см. рисунок 6) разъемами вниз, закрепить его на стенке кабины или

машинного отделения крана тремя винтами М5 так, чтобы корпус блока имел надежный элек-
трический контакт с металлоконструкцией крана.

Лист

ЛГФИ.408844.009-07 ИМ

180

175

Х1 Р2 Р3/

3,15А Р1 Ш П L

135

М6•10

4 места

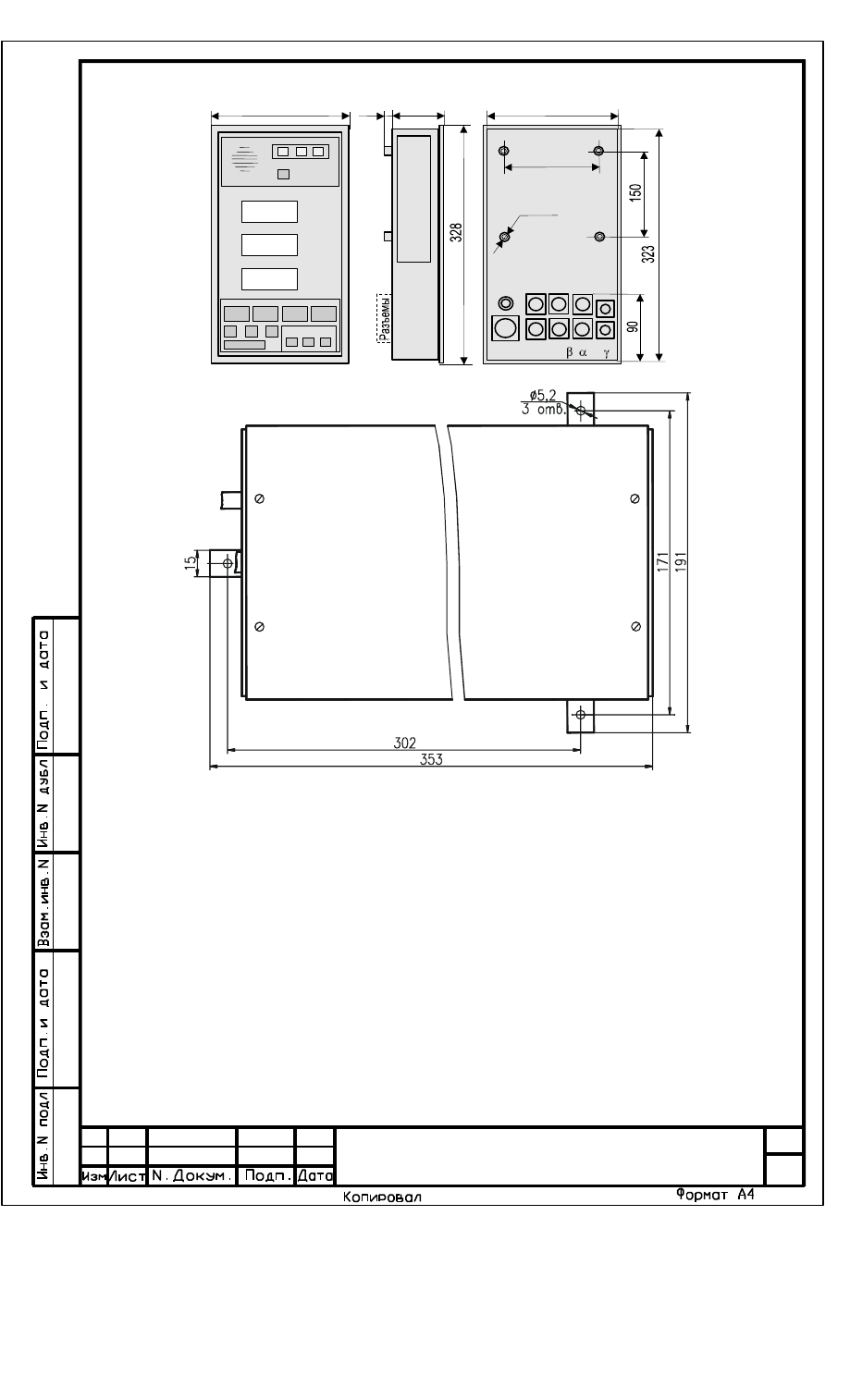

Рисунок 6 - Габаритные и присоединительные размеры БОД и БПВР

3.9 Подключение ограничителя к электросхеме крана

Зашунтировать электромагнитные распределители крана диодами типа Д226Б.
Соединить разъемы датчиков и разъем жгута цепей управления крана с разъемами

БОДа согласно маркировки последнего.

Подключить контакты цепей жгута управления БОДа (БПВРа, если он входит в ком-

плект поставки ОНК) к клеммной панели крана согласно схеме соединений последнего.

При подключении ограничителя необходимо дополнительно руководствоваться схе-

мой подключения составных частей ОНК-140-ХХ, приведенной в руководстве по эксплуата-
ции (РЭ) для соответствующей модификации ОНК.

Примечание - МЗОН включается в разрыв цепи ограничителя подъема крюка, при

этом выход модуля соединяется с входом "D1" БОДа (см. рисунки 1, 2 в РЭ). При таком вклю-
чении функции ограничителя подъема крюка будет выполнять реле координатной защиты
БОДа, получив сигнал от концевого выключателя ограничителя подъема крюка.

Лист

ЛГФИ.408844.009-07 ИМ

4 Регулирование

В данном разделе описана методика регулировки ОНК на заводе-изготовителе кра-

нов, а также после ремонта ограничителя.

Ограничитель ОНК-140 поставляется заводом-изготовителем настроенным. Поэтому

для уменьшения времени настройки ОНК на кране желательно устанавливать ограничитель в
комплектации, указанной в упаковочном листе.

ОПЕРАЦИИ ПО НАСТРОЙКЕ ОНК ДОЛЖЕН ПРОИЗВОДИТЬ СПЕЦИАЛИСТ, ИМЕЮЩИЙ

ПРАВО НА ПРОВЕДЕНИЕ РЕГУЛИРОВОЧНЫХ РАБОТ ПРИБОРОВ БЕЗОПАСНОСТИ.

При выполнении регулировочных работ (пп. 4.5, 4.6) использовать набор атте-

стованных испытательных грузов, масса которых измерена с погрешностью не более 1

Вылет должен быть установлен по рулетке с погрешностью не более 2 см.
При эксплуатации крана необходимо пользоваться методикой подстройки ОНК, из-

ложенной в разделе "Техническое обслуживание" руководства по эксплуатации.

Регулировка ОНК проводится в режиме НАСТРОЙКА. При работе в этом режиме

необходимо соблюдать осторожность, так как в нем разрешены все движения крана и
сигналы на останов крана по перегрузке не формируются.

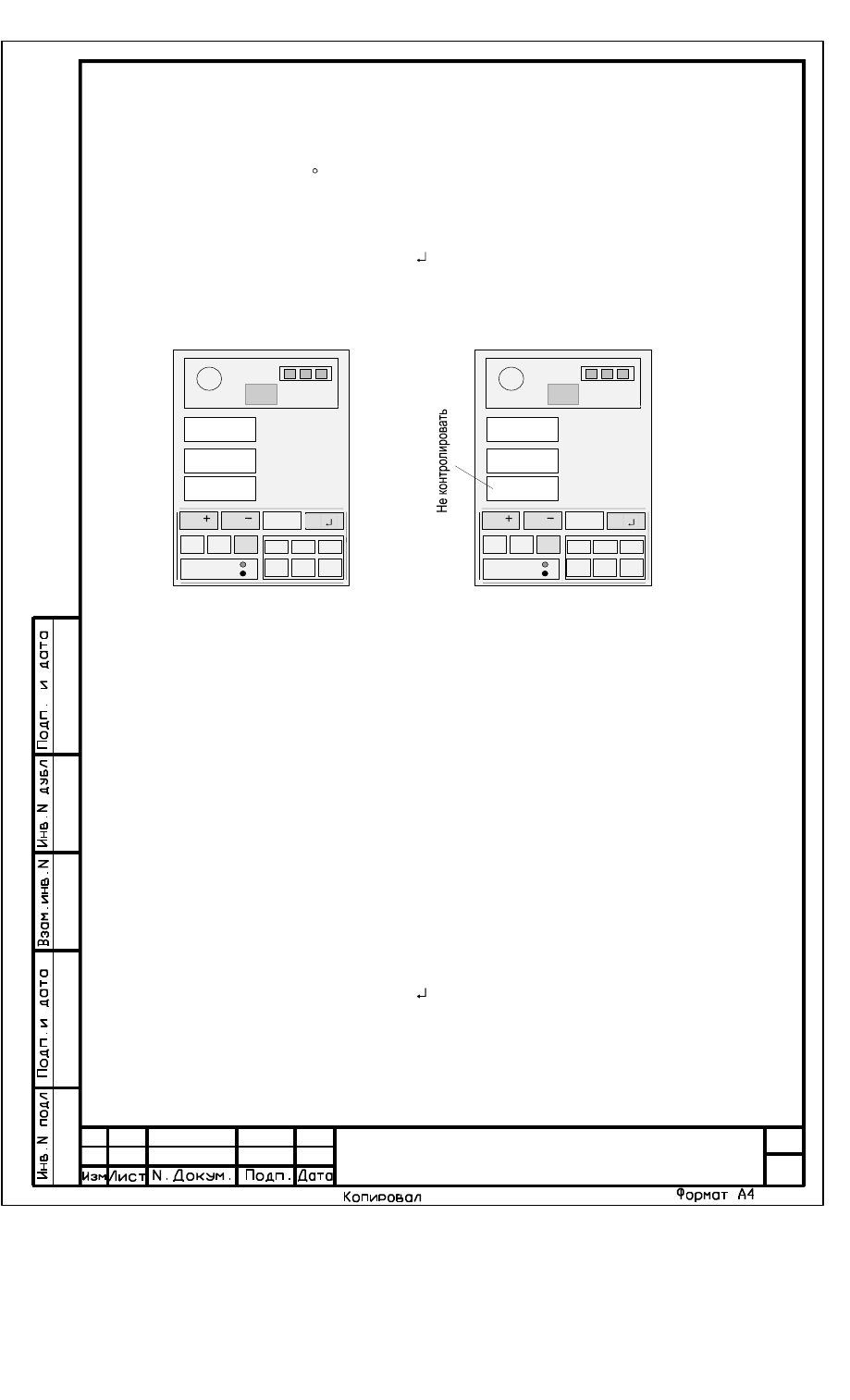

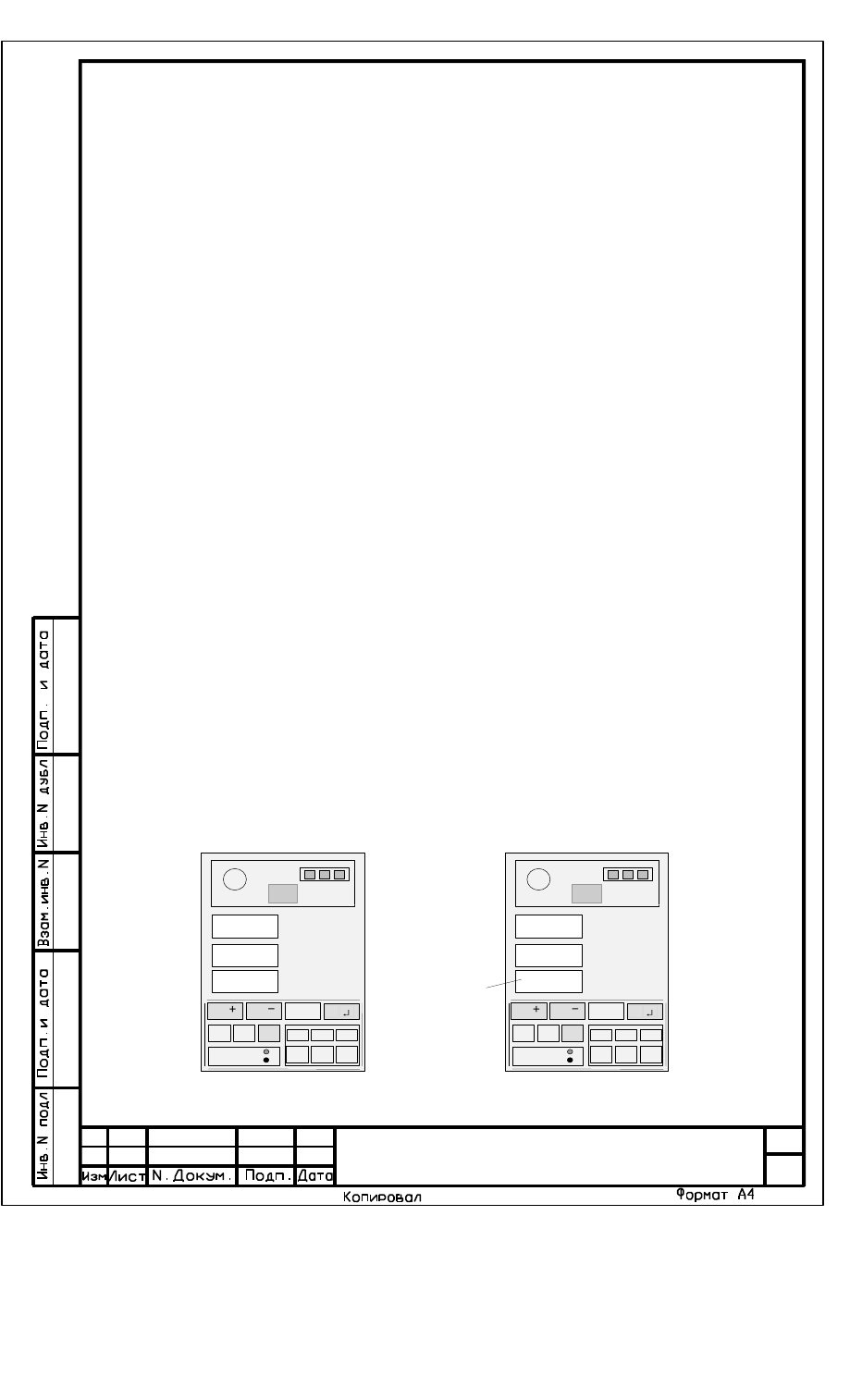

В режиме НАСТРОЙКА на индикаторы жидкокристаллические цифровые (ИЖЦ) бло-

ка обработки данных выдаются:

на верхней ИЖЦ - номер (код) настраиваемого параметра (см. таблицу 1);

на средний ИЖЦ - значение настраиваемого параметра;

на нижний ИЖЦ - процент использования разрядной сетки АЦП (не контролировать).

Таблица 1

Параметр

код

наименование

Н00

Тип крана

Н01

Длина стрелы (только для кранов с телескопической стрелой)

Н02

Вылет стрелы

Н03

Температура окружающего воздуха *

)

Н04

В данных модификациях ОНК не используется

Н05

В данных модификациях ОНК не используется

Н06

Температурный коэффициент ухода нуля преобразователя усилия

Н07

Масса поднимаемого груза

Н08

Уменьшение массы груза при подъеме относительно массы этого же груза в
неподвижном (статическом) состоянии, или подстройка массы груза при ра-
боте крана без опор или с гуськом

Н15

Установка режима работы с модулем защиты от опасного напряжения

---------------------

)

Используется для автоматической корректировки температурного ухода нуля ПрУ

Лист

ЛГФИ.408844.009-07 ИМ

При отображении на верхнем ИЖЦ кода "НХХ" возможен только контроль измеряе-

мого параметра, а также переход (путем нажатия кнопки ВЫБОР "П") к просмотру следующе-

го параметра.

При отображении кода "НХХ.0" возможна установка нуля параметра.

При коде "НХХ.1" производится установка максимального значения параметра и его

занесение.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

4.1 Подготовка ОНК к регулированию

Перед выполнением любых регулировок ограничитель должен быть выдержан во

включенном состоянии не менее 5 мин.

4.1.1 Снять крышку окна БОДа, открывающую доступ к регулировочным резисторам и

переключателю РАБОТА - НАСТРОЙКА (см. рисунок 7).

R1 "П"

R2 "Ш"

Переключатель

РАБОТА-НАСТРОЙКА

Не используется

Плата

Установка нуля ПрУ

Рисунок 7

4.1.2 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

Включить тумблер ПИТАНИЕ на пульте управления крана (если БПВР не входит в

комплект поставки ОНК) или на БПВРе (если он входит в комплект поставки ОНК) и прокон-

тролировать загорание индикатора ВКЛ на передней панели БОДа (см. рисунок 8).

Примечание - БОД не имеет собственного переключателя для подачи напряжения питания.

После прохождения теста ограничитель должен перейти в рабочий режим и на ИЖЦ

должны отображаться значения параметров крана.

Если после прохождения теста самоконтроля на верхний ИЖЦ выдается какой-либо

код неисправности датчика или его цепей (см. таблицу 3 руководства по эксплуатации), уст-

раните неисправность в соответствии с рекомендациями таблицы 3.

Если после прохождения теста на верхний ИЖЦ выдается код "Е 30" или код "Е 31",

необходимо ввести режим работы крана, выполнив операции по п. 4.1.3.

Лист

ЛГФИ.408844.009-07 ИМ

4.1.3 Ввести режим работы крана: основная стрела на выдвинутых опорах, запасовка

равна максимальной.

Для этого нажать кнопку выбора запасовки (46). При этом на индикаторы БОДа вы-

даются (см. рисунок 8):

на верхний ИЖЦ - номер модификации ограничителя и тип крана (первая цифра -

модификация ограничителя , две последние - тип крана);

на средний ИЖЦ - кратность запасовки;

на нижний ИЖЦ - цифровой код режима работы опорного контура и стрелового обо-

рудования с символом "Р - " впереди.

Кнопкой выбора стрелового оборудования и опорного контура (45) установить режим

работы "Р-00" (основная стрела, опоры выдвинуты полностью), а кнопкой выбора запасовки

(46) -

режим максимальной запасовки.

Нажать кнопку " " (40, - кнопка занесения режима в память ОНК).
После нажатия кнопки " " ограничитель переходит в рабочий режим, работа крана

разрешается.

4.1.4 Установить стрелу крана в положение, диаметрально противоположное поло-

жению кабины машины.

4.1.5 Убедившись в правильности занесения режима работы крана, проверить рабо-

тоспособность ОНК и концевых выключателей крана по п. 3.3.3 руководства по эксплуатации
(тестовый контроль).

4.1.6 Нажать кнопку ТЕСТ для выхода в рабочий режим.

4.2 Настройка канала датчика поворота платформы (азимута)

4.2.1 Выключить тумблер ПИТАНИЕ на пульте управления крана (или на БПВРе, ес-

ли он входит в комплект поставки ОНК).

4.2.2 Выполнить операции по п. 4.1.2.
4.2.3 Развернуть (см. рисунки 9, 10) стрелу крана (кроме ЕДК 300/2) на 180 по часо-

вой стрелке относительно кабины таким образом, чтобы линия передней стенки кабины была
параллельна линии среза настила шасси. Стрелу крана ЕДК-300 развернуть перпендикуляр-
но направлению железнодорожного полотна.

4.2.4 Нажать кнопку ТЕСТ.
После прохождения теста на среднем ИЖЦ появится имя параметра "AL" (альфа).
4.2.5 Нажимая кнопку "+" (37), добиться отображения на среднем ИЖЦ параметра

"GA

" (гамма). При этом на нижний ИЖЦ должен выдаваться угол поворота платформы отно-

сительно кабины машины (в градусах) по часовой стрелке.

4.2.6 Вращая ведущую шестерню датчика азимута на оси крана, установить на ниж-

нем ИЖЦ значение 180.0 с точностью ± 1°.

4.2.7 Застопорить гайкой ведущую шестерню датчика.
4.2.8 Нажать кнопку ТЕСТ для выхода в рабочий режим.

Лист

ЛГФИ.408844.009-07 ИМ

L, м

ВЫБОР РЕЖИМА

ТС ВКЛ

ОНК-140

R, м

90 %

НОРМА

СТОП

Индикаторы степени
загрузки крана

Индикатор включения

подогрева ИЖЦ

Индикатор включения

питания

Кнопка выбора параметра

в режиме НАСТРОЙКА или
переключения диапазона

напряжений МЗОНа

Индикаторы режима

работы с гуськом

Индикатор срабатывания
ограничителя подъема крюка

(мигает) или МЗОНа (горит
постоянно)

Индикатор вылета
или параметра
(высоты)

Индикаторы выбранной

запасовки полиспаста

Индикатор фиксации второй

секции стрелы (палец)

Кнопки: включения-выключения

подсветки ИЖЦ (41), вызов теку-
щего времени (42), включение
теста самоконтроля ОНК (43)

Кнопка установки запасовки
палиспаста

Не используется

Кнопка установки режима ра-
боты стрелового оборудова-

ния и положения опор

Кнопка смены группы
индицируемых на ИЖЦ
параметров

Указатель отображения на ИЖЦ параметров M, R, Qмах

Указатель отображения на ИЖЦ параметров L, П(Н), Q

Рисунок 8 - Лицевая панель БОДа

Лист

ЛГФИ.408844.009-07 ИМ

ОПР

180.0

ХХ

ТЕСТ

Линии должны

быть параллельны

ЕДК-300/2

Рисунок 9

Рисунок 10

4.3 Ввод кода программы (типа крана)

4.3.1 Выключить тумблер ПИТАНИЕ на пульте управления крана (или на БПВРе, ес-

ли он входит в комплект поставки ОНК).

4.3.2 Выполнить операции по п. 4.1.2.
4.3.3 Установить переключатель РАБОТА - НАСТРОЙКА в положение НАСТРОЙКА.
4.3.4 Нажимая кнопку ВЫБОР "П" (36), набрать на верхнем индикаторе код "Н00" (ин-

дикация типа крана).

Кнопкой 44 установить на верхнем ИЖЦ код "Н00.1" (см. рисунок 11). При этом на

средний ИЖЦ выдается код типа крана в соответствии с таблицей 2.

Показания нижнего ИЖЦ не контролировать.
Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно
набрать кнопкой 44 код "НХХ".

Рисунок 11

ХХ

Н00.0

Выбор

П"

Лист

ЛГФИ.408844.009-07 ИМ

Таблица 2

Модификация

ОНК

Тип

крана

Код типа

крана

Модификация

ОНК

Тип

крана

Код типа

крана

ОНК-140-26

КС-4561А

ОНК-140-36

РДК-400

СМК-101

РДК-250-2

КС-3562Б

РДК-160-3

КС-4562

КС-5363ХЛ

СМК-7М

American mod 9310

ОНК-140-39

КС-4671

К-162

КС-4372В

КС-5363Д

СМК-12А

ОНК-140-41

ЕДК-300/2

КС-5363Б, КС-5363В

ЕДК-300/2

ОНК-140-28

JONES-20-RT

КС-4372

КС-45718

ОНК-140-30

КС-2561К

ОНК-140-48

КС-55722

КС-4361А

КС-4871

КС-2568А

КС-5571

КС-2568Б

КС-55722-2

ОНК-140-93

КС-45727

4.3.5 Кнопками "+" (37), "-" (38) установить на среднем ИЖЦ код крана (см. п. 4.3.4).
4.3.6 Нажать кнопку " " (40).
4.3.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н00".
4.3.8 Установить переключатель РАБОТА - НАСТРОЙКА в положение РАБОТА.

4.4 Настройка канала длины стрелы

Операции по п. 4.4 только для кранов с телескопической стрелой
Настройку производить без груза.
4.4.1 Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки троса на барабан.
Если трос наматывается не равномерно, изменить угол наклона барабана к стреле

путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 2).

4.4.2 Выключить тумблер ПИТАНИЕ на пульте управления крана (или на БПВРе, ес-

ли он входит в комплект поставки ОНК).

4.4.3 Выполнить операции по п. 4.1.2.
4.4.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.
4.4.5 Втянуть стрелу полностью.
4.4.5.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ сооб-

щения "Н01" (настройка длины стрелы). При этом на ИЖЦ выдаются:

на средний ИЖЦ - значение измеренной длины стрелы;

на нижний - процент использованного диапазона сопротивления датчика. При пол-

ностью втянутой стреле он должен быть равен (5 2).

Лист

ЛГФИ.408844.009-07 ИМ

Если значение числа на нижнем ИЖЦ не укладывается в диапазон 3-7, необходимо:

для грубого увеличения числа - повернуть барабан на 1 оборот и навернуть на него

провисший трос;

для уменьшения числа - снять с барабана один виток троса.

Для более точного изменения числа нужно открепить трос с оголовка стрелы и, вытя-

гивая или отпуская трос, получить необходимое число, затем закрепить трос на оголовке.

При исправном датчике указанное выше число должно получаться при начальной за-

крутке пружины барабана на 4-5 оборотов от свободного состояния.

Примечания
1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

4.4.5.2 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.0".
4.4.5.3 Нажать кнопку " " (40; см. рисунок 12, на котором длина стрелы дана для кра-

на JONES-20-RT). После нажатия на кнопку " " (40) на ИЖЦ отобразится минимальная для
данного типа крана длина стрелы и занесется в память ОНК.

Рисунок 12

0005

8,90

Н01.0

Выбор

П"

Рисунок 13

ХХХХ

28,06

Н01.1

Выбор

П"

4.4.6 Полностью выдвинуть стрелу.
4.4.6.1 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01.1".
4.4.6.2 Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение макси-

мальной длины стрелы для настраиваемой модификации ограничителя.

Примечание - Если удерживать кнопку в нажатом состоянии более 5 с, то изменение числа

происходит автоматически.

4.4.6.3 Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой

сигнал, отпустить кнопку (см. рисунок 13).

4.4.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н01".
4.4.8 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Лист

ЛГФИ.408844.009-07 ИМ

4.5 Настройка канала вылета стрелы

Для кранов с телескопической стрелой настройку канала вылета проводить только

после выполнения операций по п. 4.4.

4.5.1 Выключить тумблер ПИТАНИЕ на пульте управления крана (или на БПВРе, ес-

ли он входит в комплект поставки ОНК).

Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

появятся значения параметров крана).

4.5.2 Полностью втянув стрелу, установить режим работы "Р-00" для кранов с теле-

скопической стрелой.

Установить код режима работы ОНК для крана с решетчатой стрелой с учетом длины

последней (Например, "Р-00" - для крана КС-4561 с длиной стрелы 10 м, "Р-01" - для того же

типа крана с длиной стрелы 14 м).

Убедиться, что отображаемое значение длины стрелы на ИЖЦ БОДа соответствует

длине стрелы крана.

4.5.3 Установить переключатель в боковом окне БОДа в положение РАБОТА.

Нажать кнопку ТЕСТ. После прохождения теста на среднем индикаторе появятся со-

общение «AL» (альфа), на нижнем – значение угла наклона стрелы.

Установить стрелу под углом 45º по показаниям на нижнем индикаторе.

4.5.4 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

Нажимая кнопку ВЫБОР "П" (36), установить на верхнем ИЖЦ код "Н02" (индикация

вылета стрелы, - см. рисунок 14).

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Рисунок 14

ХХХ

5,20

Н02

Выбор

П"

Рисунок 15

ХХХ

2,40

Н02.1

Выбор

П"

Не контролировать

Лист

ЛГФИ.408844.009-07 ИМ

4.5.5 Опустить крюк до высоты приблизительно 1,5 м от земли.

Измерить по рулетке с погрешностью 2 см значение вылета стрелы.

Изменяя положение датчика угла наклона стрелы (ДУГМ), добиться отображения на

среднем индикаторе значения вылета на три сантиметра больше измеренного значения вы-

лета по рулетке (см. рисунок 14).

Затянуть винты крепления датчика.

4.5.6 Полностью втянуть стрелу (для крана с телескопической стрелой).

Поднять стрелу на максимально возможный угол.

Опустить крюк до высоты приблизительно 1,5 м от земли.

Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02.1".

Измерить по рулетке с погрешностью 2 см значение вылета стрелы.

Нажимая кнопки "+" (37) и "-" (38), набрать на среднем ИЖЦ значение вылета на два

сантиметра больше измеренного значения вылета по рулетке.

Нажать на время 1 с кнопку " " (40) и, проконтролировав короткий звуковой сигнал,

отпустить кнопку (см. рисунок 15).

4.5.7 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н02".

Установить переключатель в боковом окне БОДа в положение РАБОТА.

4.6 Настройка канала веса груза и срабатывания ограничителя

Выключить тумблер ПИТАНИЕ на пульте управления крана (или на БПВРе, если он

входит в комплект поставки ОНК).

Выполнить операции по п. 4.1.2 (ОНК перейдет в рабочий режим и на индикаторах

БОДа появятся значения контролируемых параметров крана).

Заглушить двигатель или отключить гидронасосы крана.

4.6.1 Ввод температуры окружающего воздуха

4.6.1.1 Установить переключатель в боковом окне БОДа в положение НАСТРОЙКА.

4.6.1.2 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н03" (настройка канала измерения температуры). При этом на средний ИЖЦ выдается зна-

чение измеренной температуры окружающего воздуха.

Примечания

1 Набор кода настраиваемого параметра кнопкой ВЫБОР "П" возможен лишь тогда, когда на

верхнем ИЖЦ отображается код параметра "НХХ".

2 При кодах "НХХ.0" (настройка нуля) и "НХХ.1" (настройка максимального значения) набор

невозможен. В этом случае для выбора кода настраиваемого параметра необходимо предварительно

набрать кнопкой 44 код "НХХ".

Лист

ЛГФИ.408844.009-07 ИМ

4.6.1.3 Измерить термометром температуру окружающего воздуха.

Если величина измеренной температуры воздуха отличается от выдаваемой на

средний ИЖЦ более чем на 3 С, нажатием кнопки 44 установить на верхнем ИЖЦ код "Н03.1"

(см. рисунок 16), а затем, нажимая кнопки "+" (37) и "-" (38), установить, контролируя по пока-

заниям среднего ИЖЦ, значение температуры, равное показаниям термометра.

4.6.1.4 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.1.5 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н03".

Рисунок 16 – Ввод температуры

Рисунок 17 - Ввод температурного коэффициента

ХХ

-10

Н03.1

Выбор

П"

ХХ

-11

Н06.1

Выбор

П"

4.6.2 Занесения температурного коэффициента преобразователя усилия

4.6.2.1 Нажимая кнопку ВЫБОР "П" (36), добиться появления на верхнем ИЖЦ кода

"Н06" [занесение температурного коэффициента преобразователя усилия (ПрУ)]. При этом на

средний ИЖЦ выдается значение коэффициента, занесенное ранее в память ОНК.

Значение коэффициента указывается в первых трех позициях порядкового номера

ПрУ, нанесенного на его жгут (см. рисунок 5) и состоит из буквы, обозначающей знак коэф-

фициента (П - плюс, М - минус) и двух цифр, обозначающих значение коэффициента.

Если значение температурного коэффициента, указанное на жгуте ПрУ, отличается

от значения, выдаваемого на средний ИЖЦ, нажатием кнопки 44 установить на верхнем ИЖЦ

код "Н06.1", а затем, нажимая кнопки "+" (37) и "-" (38), установить на среднем ИЖЦ значение

коэффициента для ПрУ (см. рисунок 17 для коэффициента М11), причем знак плюс на инди-

каторе не отображается, а знак минус отображается символом "

4.6.2.2 Нажать на время 1 с кнопку " " и, проконтролировав короткий звуковой сигнал,

отпустить кнопку.

4.6.2.3 Нажимая кнопку 44, набрать на верхнем ИЖЦ код "Н06".

Ограничитель нагрузки крана ОНК-140. Инструкция по монтажу, пуску и регулированию - часть 14
